Если включен парный режим измерения переменного тока, постоянный
сигнал отфильтровывается. Это позволяет получить переменный сигнал
более высокой точности.
Настройки канала измерения
Настройки парных режимов
Измеренный синусоидальный сигнал содержит постоянный компонент:
Нажать «setup» → «coupling» → «АС», выбрать парный режим измерений
переменного тока. Постоянный сигнал отфильтровывается.
Нажать «setup» → «coupling» → «DС», выбрать парный режим измерений
постоянного тока, измеряются оба компонента сигнала.
2-10 Анализ частотного спектра FFT
Сигнал, развернутый во времени, можно преобразовать в частотный сигнал
(частотный спектр) с использованием математического расчета (быстрое
преобразование Фурье). При этом можно выполнить следующее:
Анализ гармоники силовой цепи.
Измерение гармоники и искажений в системе.
Измерение импульсов фильтра и системы.
Анализ колебаний.
В режиме FFT выполнить следующее:
1.
Установить временной интервал
Нажать кнопку
AUTO
для отображения
сигнала соответствующей формы.
Если оно не подходит, нажать кнопки
«
» и «
» для регулировки.
Нажать
F4
(FFT), осциллограф способен
выбрать 256 центральных точек временного
интервала для расчета частотного спектра
FFT.
В соответствии с критерием устойчивости
Найквиста нажать «
» для увеличения
уровня дискретизации до 2 раз по частоте
входного сигнала.
2.

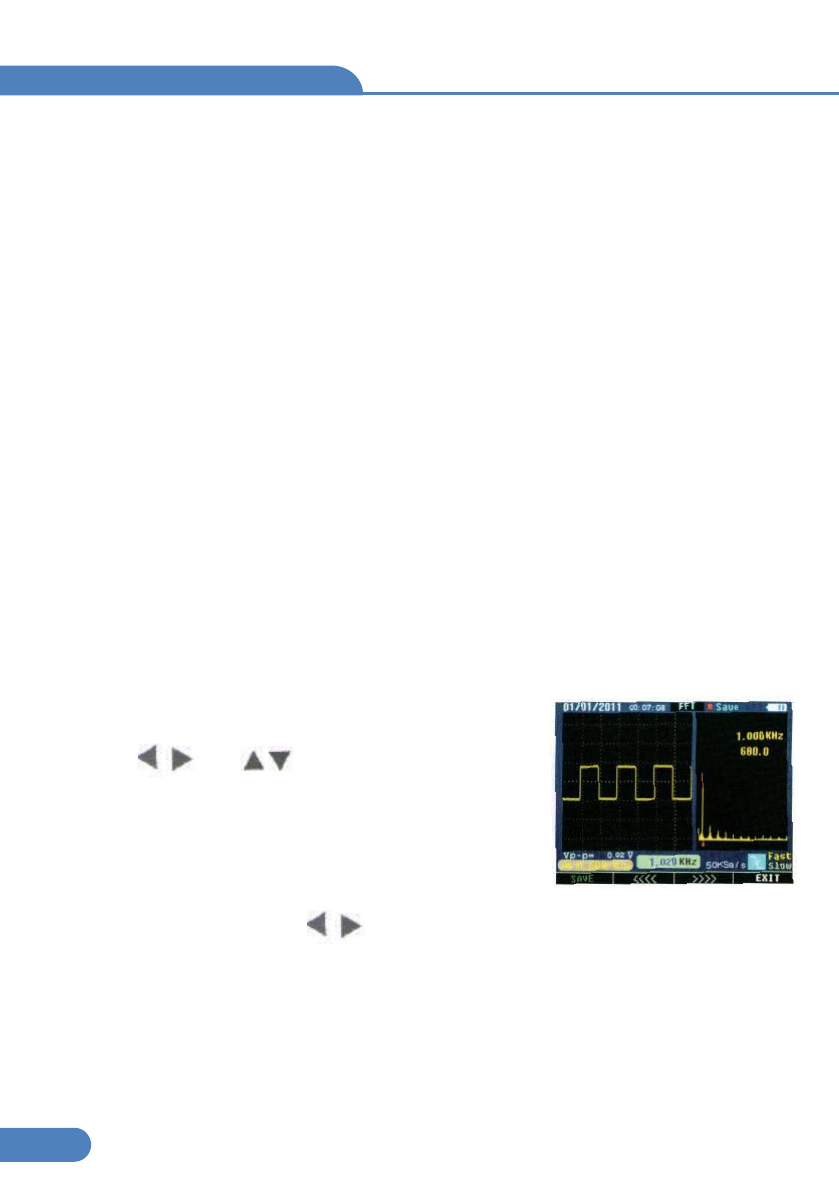

Вывод спектра частот FFT
Нажать
F4
, на экране отображается спектр частот FFT. При этом сигнал канала
измерения и сигнал FFT высвечиваются отдельно.
Осциллограф
42
Рис. 2-10-1 (раздельный
экран)
