Например, если между пиковым значением и основанием сигнала имеются
четыре деления шкалы, коэффициент пропорциональности равен 200мВ/дел.,
пиковое напряжение составит: 4 дел.×200 мВ/дел = 0,8В.
2-13-2 Перемещение курсора (маркера)
Как показано на рисунке, нажать кнопку
HOLD
или
REC
, в меню появится
индикатор «V/Fcursor». Это функциональная кнопка курсорного (маркерного)
измерения.
1.
Голубой вертикальный курсор появляется на экране, нажать «
» для
перемещения курсора, нажимать данную кнопку более 1 секунды для
быстрого перемещения. Курсор перемещается непрерывно в том же
направлении.
2.
Нажать кнопку
MODE
для включения левого/правого курсора. Подсвеченный
курсор активен.
3.
Режим отображения частоты и цикличности также включается в момент
срабатывания левого/правого курсора. Левый курсор отображает частоту,
правый курсор – цикл. См. рис. 2-11-1.
4.
Нажать кнопку
F1
(V/F cursor), курсорное измерение переключается из
режима измерения частоты (цикла) в режим измерения амплитудного
значения напряжения.
5.
Если требуется передвинуть курсор, следует нажать «
», для быстрого
перемещения нажимать кнопку более 1 секунды. Курсор перемещается
непрерывно в указанном направлении.
6.
Нажать кнопку
MODE
для включения верхнего/нижнего курсора.
Подсвеченный курсор активен.
2-13 Измерение значений с помощью курсора
Ручной режим измерения представляет собой приращение вертикальной или
горизонтальной координаты расстояние между координатами.
Осциллограф

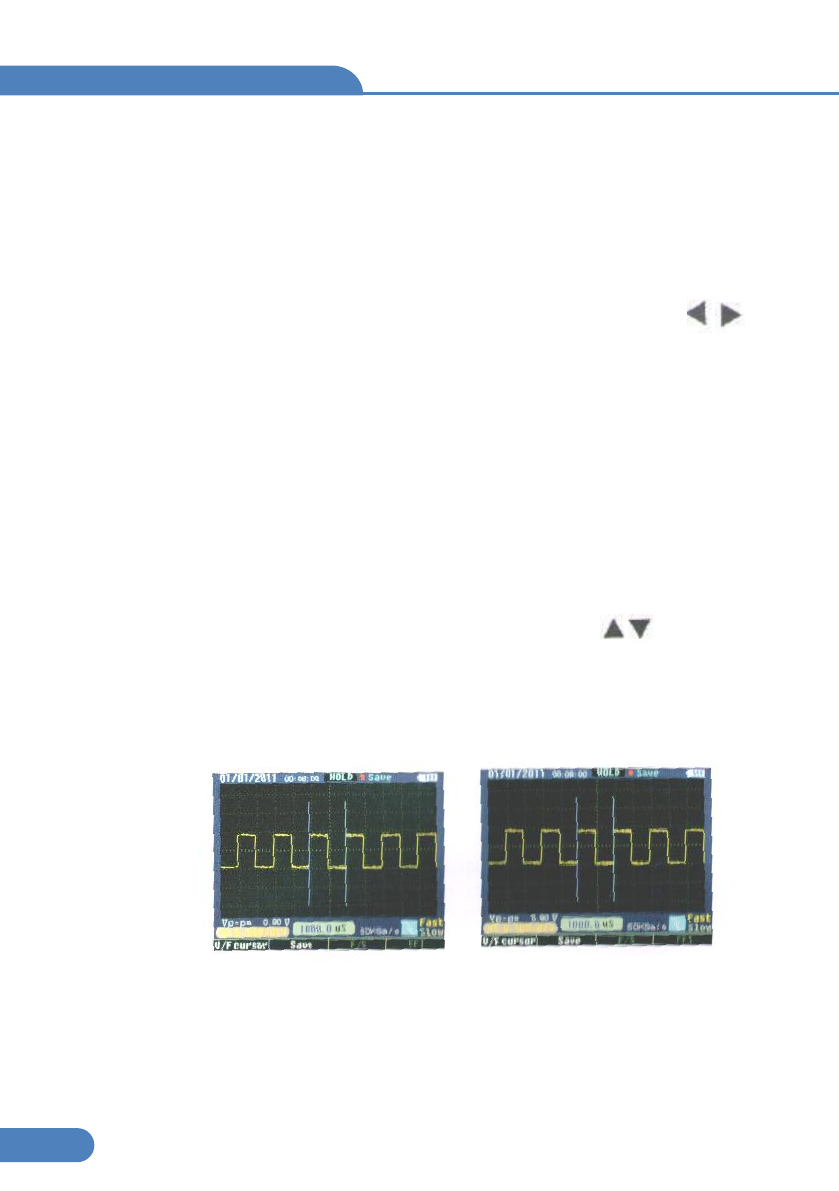

Рис. 2-11-1
Рис. 2-11-2
