1.
Дата и время
2.
Окна с формами сигналов
3.
Остаточный заряд батареи
4.
Область вывода сигнала
5.
Пиковое значение сигнала
6.
Маркер парного режима, предв. амплитуда
7.
Частота сигнала
8.
Заданная частота дискретизации
9.
Маркер триггерного режима
10.
Маркер быстрого экрана
Рис.1-2 Интерфейс
11.
Маркер медленного экрана
12.
Полоса меню

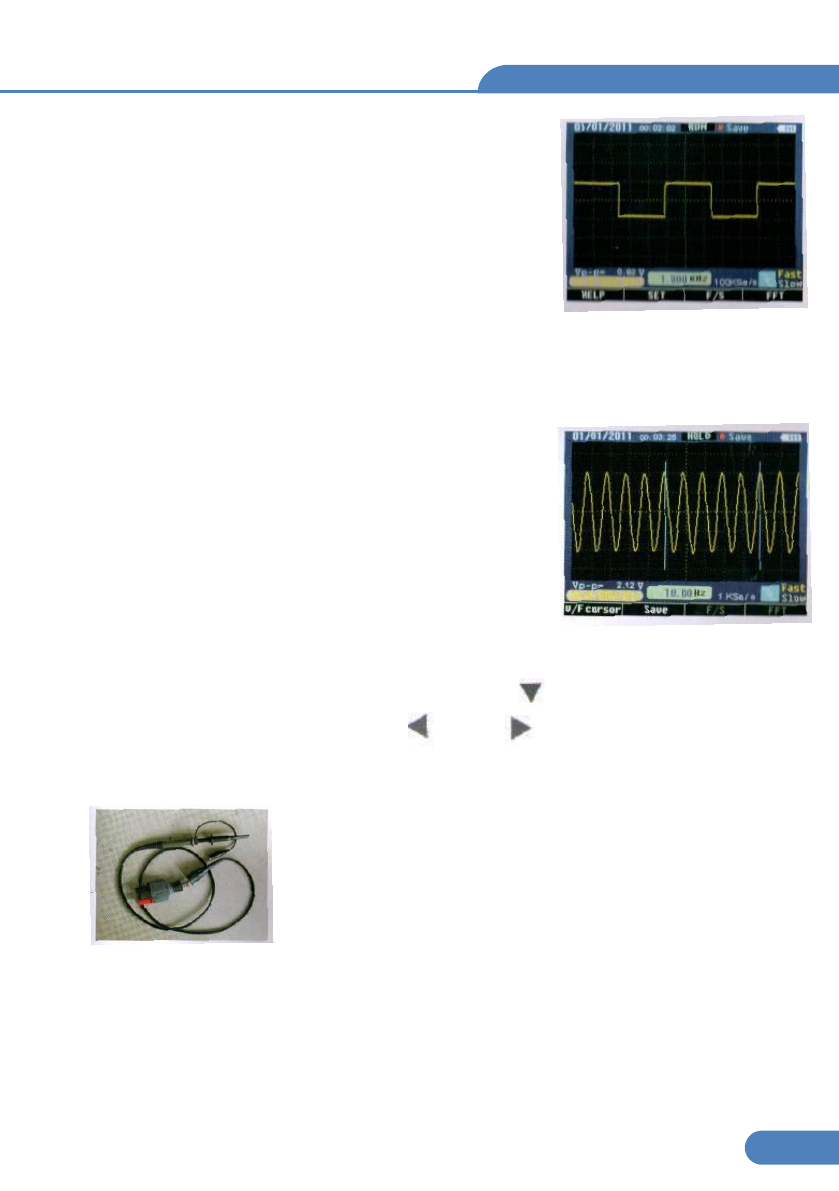

1-2 Функциональная проверка
Выполнить
проверку
для
тестирования
исправности
осциллографа.
Выполнить
следующее:
1.
Нажать кнопку, включить осциллограф.
2.
Подсоединить осциллограф к источнику
сигнала. Можно измерять разные
сигналы, в том числе напряжение
питания 110В/220В.
3.
Нажать кнопку
AUTO
. В течение нескольких секунд отображаются частота
и пиковое значение сигнала.
4.
При измерении 110В/220В нажать кнопку «
» для вывода шкалы с ценой
деления 100В/дел, нажать «
» или «
» для вывода шкалы 1KSa/s,
чтобы наблюдать переменный сигнал синусоидальной формы.
1-3
Датчик и разъем
1-3-1 Безопасность датчика и соединителя
Защитный корпус датчика и соединителя предотвращает опасность случайного
поражения электрическим током. Рис 1-6. Перед началом измерений подключить
датчик и соединитель к осциллографу.
Во избежание удара электрическим током касаться пальцами руки защитного
корпуса датчика.
Осциллограф
37
