56

®

6 Software

Verificare la disponibilità e scaricare il software dell’UPS dal sito web www.ups.legrand.com.

Questo software può essere utilizzato per le seguenti funzioni :

- Arresto automatico del computer locale collegato all’UPS tramite USB/RS232

- Lettura dei parametri dell’UPS

6.1

Comunicazione

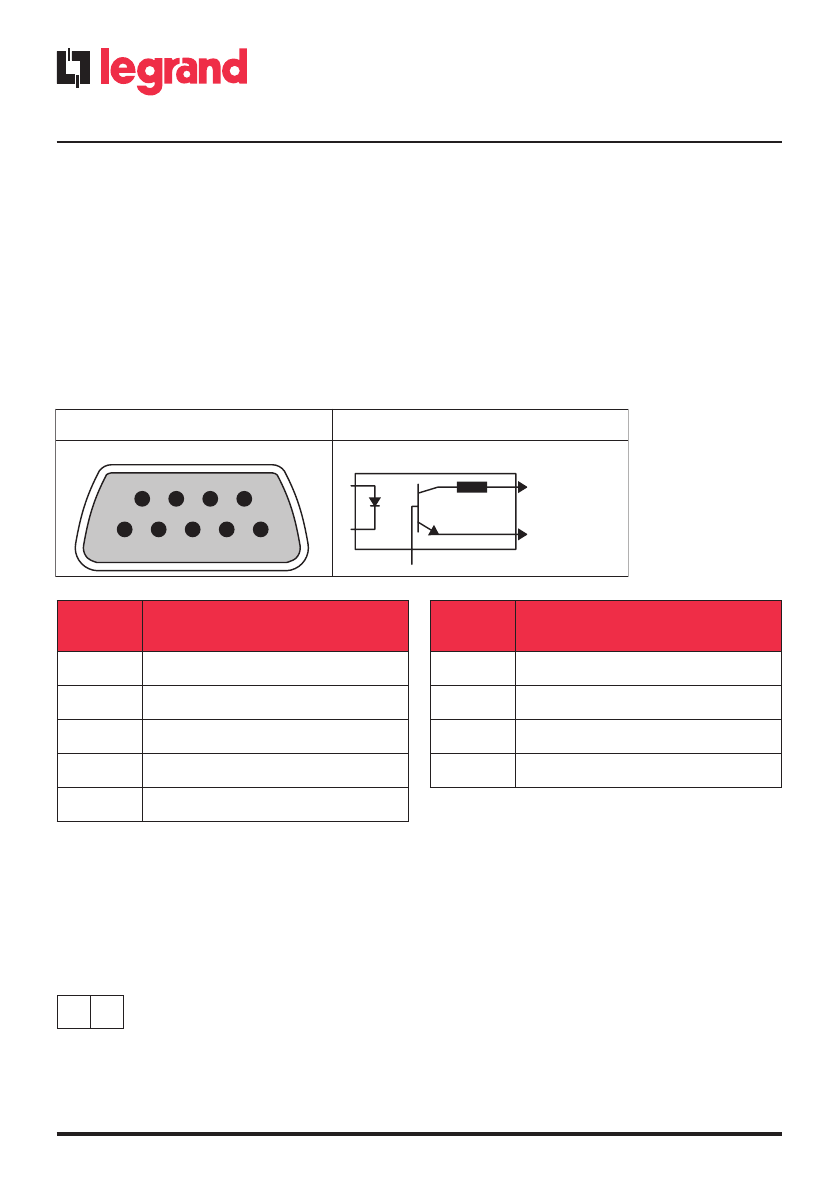

Connettore DB-9

L’UPS dispone di un connettore DB-9 (femmina, 9 pin) nella parte posteriore che permette la

comunicazione tra l’UPS e il software Legrand.

Interruttore arresto di emergenza

L’UPS è fornito di un interruttore per l’arresto di emergenza (EPO).

L’utilizzatore deve realizzare un’interfaccia di gestione del circuito di arresto d’emergenza.

Ciò permetterà, tramite l’apertura di un disgiuntore d’ingresso dell’UPS, di interrompere tutte le sorgenti

di alimentazione dell’UPS e alle apparecchiature collegate rispondente anche alle norme in vigore.

1

2

1 = REPO+

2 = Terra

Per attivare la funzione EPO collegare i pin 1 e 2 in corto circuito

6

7

8

9

1

2

3

4

5

Assegnazione pin

Collector to Emitter*

330 Ohms

(+)

(-)

Collettore

aperto

Emettitore

aperto

DB-9

Broche Descrizione assegnazione

1

Batteria bassa (collettore aperto)

2

UPS TxD

3

UPS RxD

4

N.C.

5

Comune

DB-9

Broche Descrizione assegnazione

6

N.C.

7

Batteria bassa (emettitore aperto)

8

Guasto rete (emettitore aperto)

9

Guasto rete (collettore aperto)
