116
®

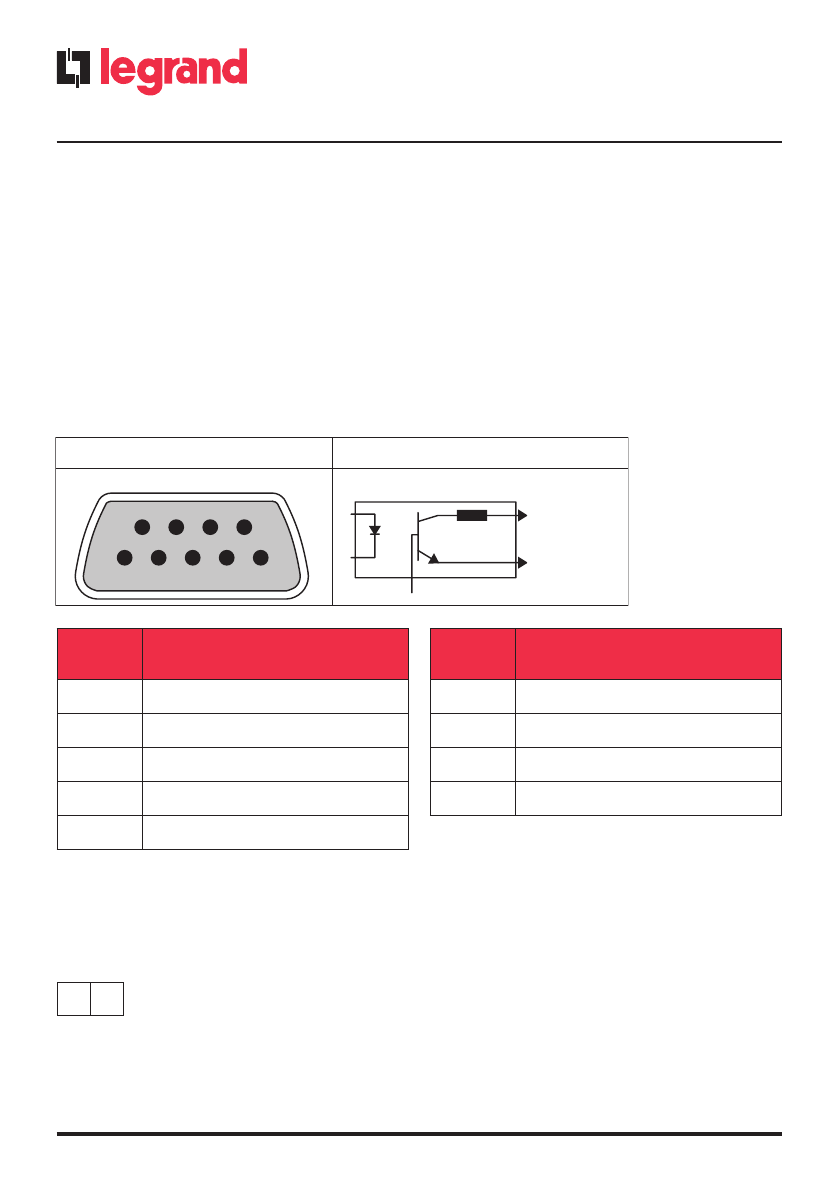

6 UPS Software
Indien beschikbaar kunt u de software van de UPS downloaden op de website www.ups.legrand.com.
Deze software kan gebruikt worden voor de volgende functies:
- De plaatselijke pc die is aangesloten op de UPS via USB/RS232 automatisch uitschakelen.
- De parameters van de UPS raadplegen.
6.1
Communicatie poort
DB-9-connector
De UPS uitgerust met een vrouwelijke DB-9-connector met 9 pinnen, voor de communicatie
tussen de UPS en de computer waarop de software van Legrand draait. Deze connector bevind
zich op het achterpaneel van de UPS. De connectie voorziet seriële communicatie, batterij “On” en
batterij “Low” meldingen.
Noodstopschakelaar EPO
De UPS is uitgerust met een noodstopschakelaar (Emergeny Power Off ) (EPO) om de voeding naar de
UPS en de aangesloten belastingen te onderbreken.. De gebruiker moet een interface maken voor het
beheer van de noodstopkring.
1
2
1 = REPO+
2 = Aarding
Sluit pinnen 1 en 2 aan in kortsluiting om de EPO-functie te activeren.
6
7
8
9
1
2
3
4
5
Asignación polo
Collector to Emitter*
330 Ohms
(+)
(-)
Colector
abierto
Emisor
abierto
DB-9
Pin
Beschrijving functie
1
Zwakke batterij (collector open)
2
UPS TxD
3
UPS RxD
4
N.C.
5
Common
DB-9
Pin
Beschrijving functie
6
N.C.
7
Zwakke batterij (zender open)
8
Storing in net (zender open)
9
Storing in net (collector open)
Functies pinnen
Collector naar zender*
Open
Collector
Open
Zender
