136
®

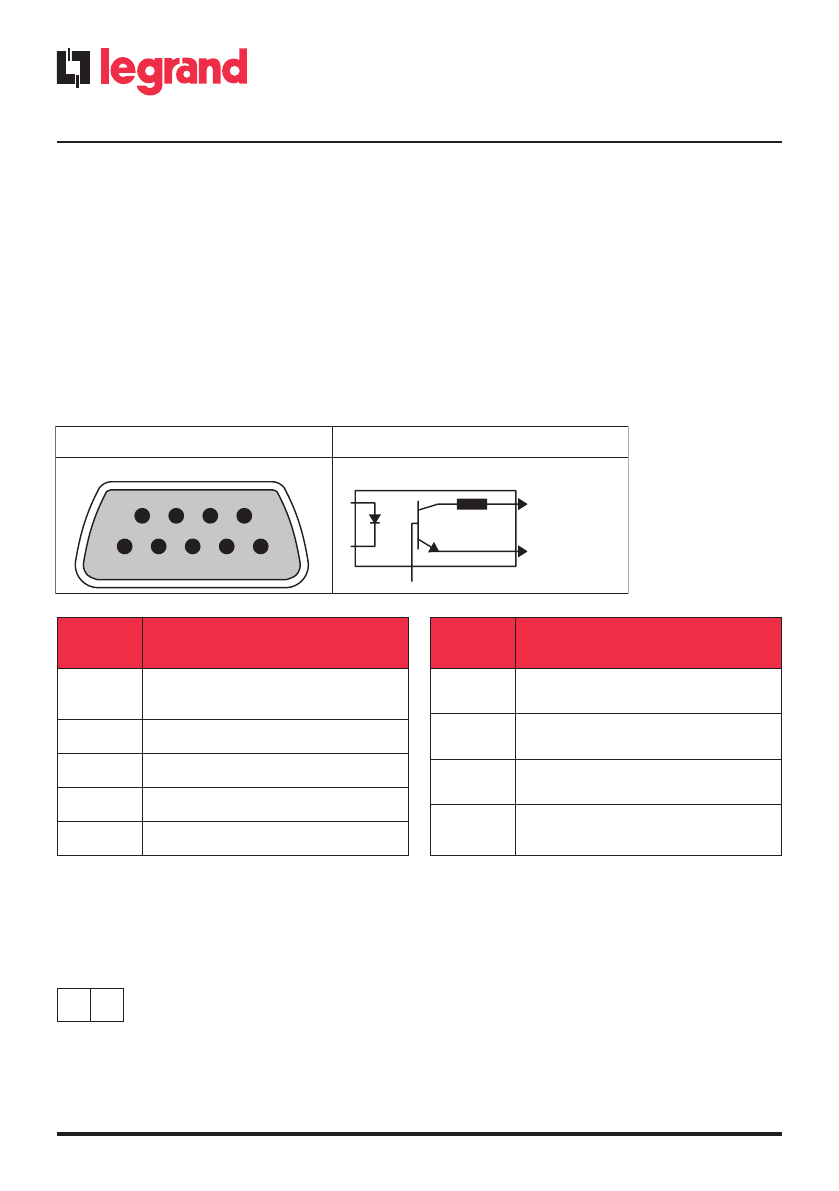

6 Программное обеспечение ИБП
Проверьте доступность и скачайте программное обеспечение для ИБП с сайта www.ups.
legrand.com.
Оно может использоваться для выполнения следующих функций:
-Автоматическое завершение работы локального компьютера
-Считывание параметров ИБП
6.1
Порт связи
Разъем DB-9
для связи с компьютером, на котором установлено специальное ПО управления ИБП Legrand.
Данное последовательное соединение обеспечивает обмен данными и подачу сигнавов
"Работа в автономном режиме" и "Батарея разряжена".
ИБП имеет разъем DB-9 (9-контактная розетка) на задней панели
Выключатель аварийного отключения питания (EPO)
ИБП оборудован выводами цепи аварийного отключения питания (EPO), через которые
обесточивается ИБП и подключенные к нему нагрузки.
Подключение внешних цепей и удаленного выключателя EPO выполняется за счет пользователя/
монтажной организации.
1
2
1 = REPO+
2 = земля
Для выполнения функции удаленного аварийного отключения питания (REPO) контакты 1 и 2
замыкаются удаленным выключателем.
6
7
8
9
1
2
3
4
5
Расположение
Коллектор и эмиттер*
330 Ом
(+)
(-)
Открытый
коллектор
Открытый
эмиттер
№ конт. Назначение и описание
1
Батарея разряжена (открытый
коллектор)
2
ИБП TxD
3
ИБП RxD
4
Не подключен
5
Общий
№ конт. Назначение и описание
6
Не подключается
7
Батарея разряжена (открытый
эмиттер)
8
Исчезновение напряжения сети
(открытый эмиттер)
9
Исчезновение напряжения сети
(открытый коллектор)
Содержание
- 124 Введение; Меры безопасности
- 126 Правила хранения; Хранение
- 127 Панель управления с ЖК дисплеем
- 128 Задняя панель; Поз
- 129 Распаковка; Монтаж
- 130 Монтаж в вертикальном положении
- 133 Подключение ИБП; Защита устройств локальной сети
- 134 Подключение к портам компьютера; Работа с ИБП
- 136 Программное обеспечение ИБП; Порт связи; No конт. Назначение и описание
- 137 Техническое обслуживание ИБП; Замена батареи
- 140 Технические характеристики; НОМЕР МОДЕЛИ
Характеристики
