4.3.15 Монтаж нижнего амортизатора закры-

вания двери

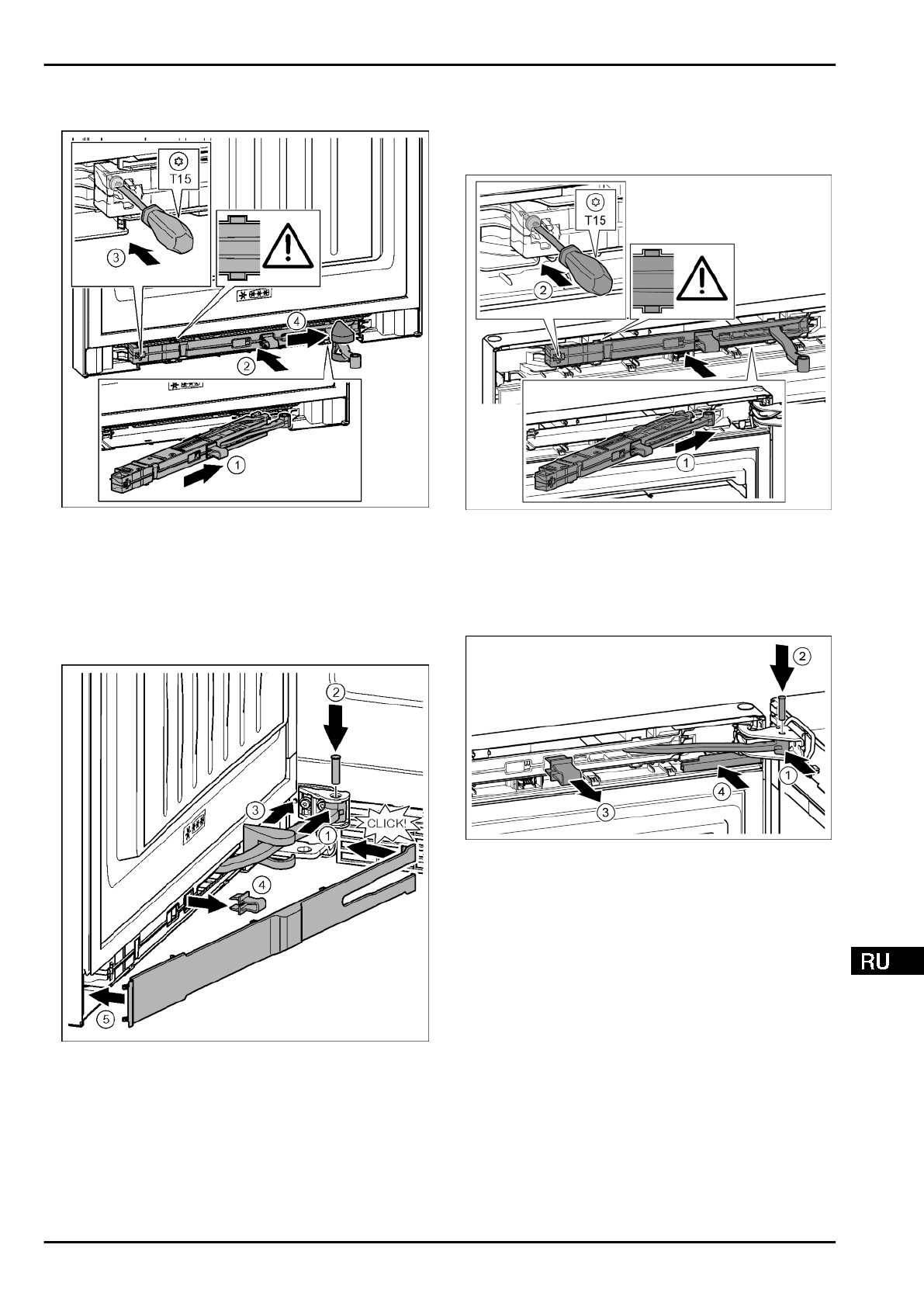

Fig. 39

u

Вставить узел амортизатора со стороны опорного крон-

штейна в выемку до упора под наклоном.

 Fig. 39 (1)

u

Полностью  вставить  узел  амортизатора  в  выемку.

Fig. 39 (2)

w

Узел  размещен  правильно,  если  ребро  узла  амортиза-

тора находится в направляющей.

u

Затянуть винт отверткой Т15.

 Fig. 39 (3)

u

Переместить крышку над шарниром.

 Fig. 39 (4)

Fig. 40

Дверь открыта на 90°.

u

Повернуть шарнир в навеске.

 Fig. 40 (1)

u

С  помощью  отвертки  Т15  вставить  палец  в  навеску  и

шарнир.  При  этом  следить  за  тем,  чтобы  выступ  фикса-

тора занимал правильное положение в пазу.

 Fig. 40 (2)

u

Переместить  крышку  опорного  кронштейна  вдоль

шарнира и установить над навеской.

 Fig. 40 (3)

u

Снять предохранитель.

 Fig. 40 (4)

u

Установить  накладку  со  стороны  ручки  и  повернуть.

Fig. 40 (5)

w

Накладка зафиксирована.

u

Закрыть нижнюю дверь.

4.3.16 Монтаж верхнего амортизатора

закрывания двери

Fig. 41

u

Вставить узел амортизатора со стороны опорного крон-

штейна в выемку до упора под наклоном.

 Fig. 41 (1)

u

Вставить узел полностью.

w

Узел  размещен  правильно,  если  ребро  узла  амортиза-

тора находится в направляющей в корпусе.

u

Затянуть винт отверткой Т15.

 Fig. 41 (2)

Fig. 42

Дверь открыта на 90°.

u

Повернуть шарнир в опорном кронштейне.

 Fig. 42 (1)

u

Вставить  палец  в  опорный  кронштейн  и  шарнир.  При

этом  следить  за  тем,  чтобы  выступ  фиксатора  занимал

правильное положение в пазу.

 Fig. 42 (2)

u

Снять предохранитель.

 Fig. 42 (3)

u

Надвинуть крышку.

 Fig. 42 (4)

Ввод в работу

* Наличие в зависимости от модели и комплектации
