w

Уплотнение

  Fig.  45  (3)  прилегает  и  слегка  поддержи-

вается.

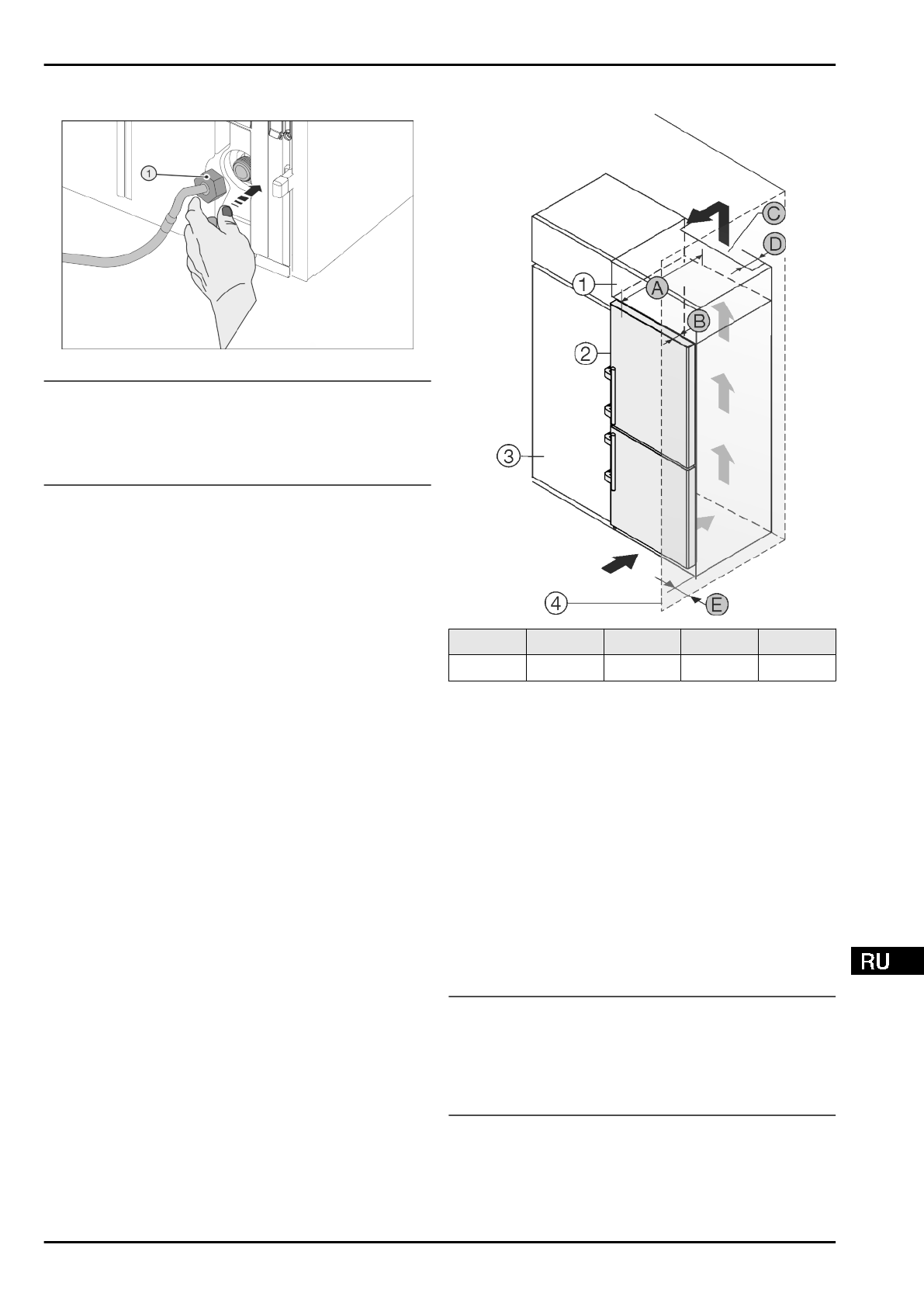

Fig. 46

ВНИМАНИЕ

Поврежденные витки резьбы электромагнитного клапана!

Электромагнитный  клапан  не  герметичен:  Может  высту-

пать вода.

u

Осторожно одеть гайку

 Fig. 46 (1) и накрутить на резьбу

двумя пальцами до обеспечения надежной посадки.

u

Затяните  гайку

  Fig.  46  (1)  с  помощью  вспомогательного

инструмента

  Fig.  45  (6)  по  часовой  стрелке,  пока  не

будет  достигнут  максимальный  момент  затяжки  и  вспо-

могательный  инструмент

  Fig.  45  (6)  начнет  прокручи-

ваться.

Подключите шланг к запорному крану:

u

Навинтить гайку

 Fig. 45 (8) на запорный кран Fig. 45 (9).

u

Затяните  гайку

  Fig.  45  (8)  с  помощью  вспомогательного

инструмента

  Fig.  45  (6)  по  часовой  стрелке,  пока  не

будет  достигнут  максимальный  момент  затяжки  и  вспо-

могательный  инструмент

  Fig.  45  (6)  начнет  прокручи-

ваться.

u

Откройте  запорный  кран

  Fig.  45  (9)  системы  подвода

воды и проверьте герметичность всей водяной системы.

u

Осуществить  функцию  промывки  IceMaker:  Включите

главу IceMaker (см. 5.5.10.2 Включение IceMaker) .

u

Зацепить  накладку

  Fig.  45  (7)  в  вспомогательном

инструменте

  Fig.  45  (6)  и  для  хранения  закрепить  на

шланге из высококачественной стали.

4.5 Установка в кухонную стенку

Fig. 47

A  [мм]

B  [мм]

C  [cм

2

]

D  [мм]

E  [мм]

665

x

65

мин. 300

мин. 50

мин. 46

x

  При  использовании  пристенных  распорок  этот  размер

увеличивается на 15 мм (см. 4.2 Установка устройства) .
Эти  размеры  действительны  для  угла  открывания  90  °.

Расстояния зависят от угла открывания.
Набор  для  ограничения  угла  открытия  дверей  на  90°  в

устройствах  с  амортизацией  закрытия  можно  получить

через сервисную службу.
Устройство  может  быть  окружено  кухонными  шкафами.

Чтобы  уравнять  устройство

  Fig.  47  (2)  по  высоте  с

кухонной  стенкой,  можно  установить  над  устройством

дополнительный шкафчик

 Fig. 47 (1).

Установить  устройство  можно  непосредственно  рядом  с

кухонным  шкафом

  Fig.  47  (3).  Чтобы  можно  было  полно-

стью  открыть  двери,  устройство  должно  выступать  на

глубину

  Fig.  47  (B)  относительно  передней  стенки  кухон-

ного шкафа. В зависимости от глубины кухонных шкафов и

использования  пристенных  распорок  устройство  может

выступать и больше.

ВНИМАНИЕ

Опасность  повреждения  из-за  перегрева  в  результате

недостаточной вентиляции!

Если  вентиляция  слабая,  то  компрессор  может  быть

повреждён.

u

Следите за обеспечением достаточной вентиляции.

u

Соблюдайте требования к вентиляции.

Требования к вентиляции:

-

Выступы  на  задней  стороне  устройства  предназначены

для  обеспечения  достаточной  вентиляции.  Не  допу-

скается,  чтобы  они  располагались  в  каких-либо  углу-

блениях или проходах.

Ввод в работу

* Наличие в зависимости от модели и комплектации
