4.3.3 Отсоединение кабельного разъема

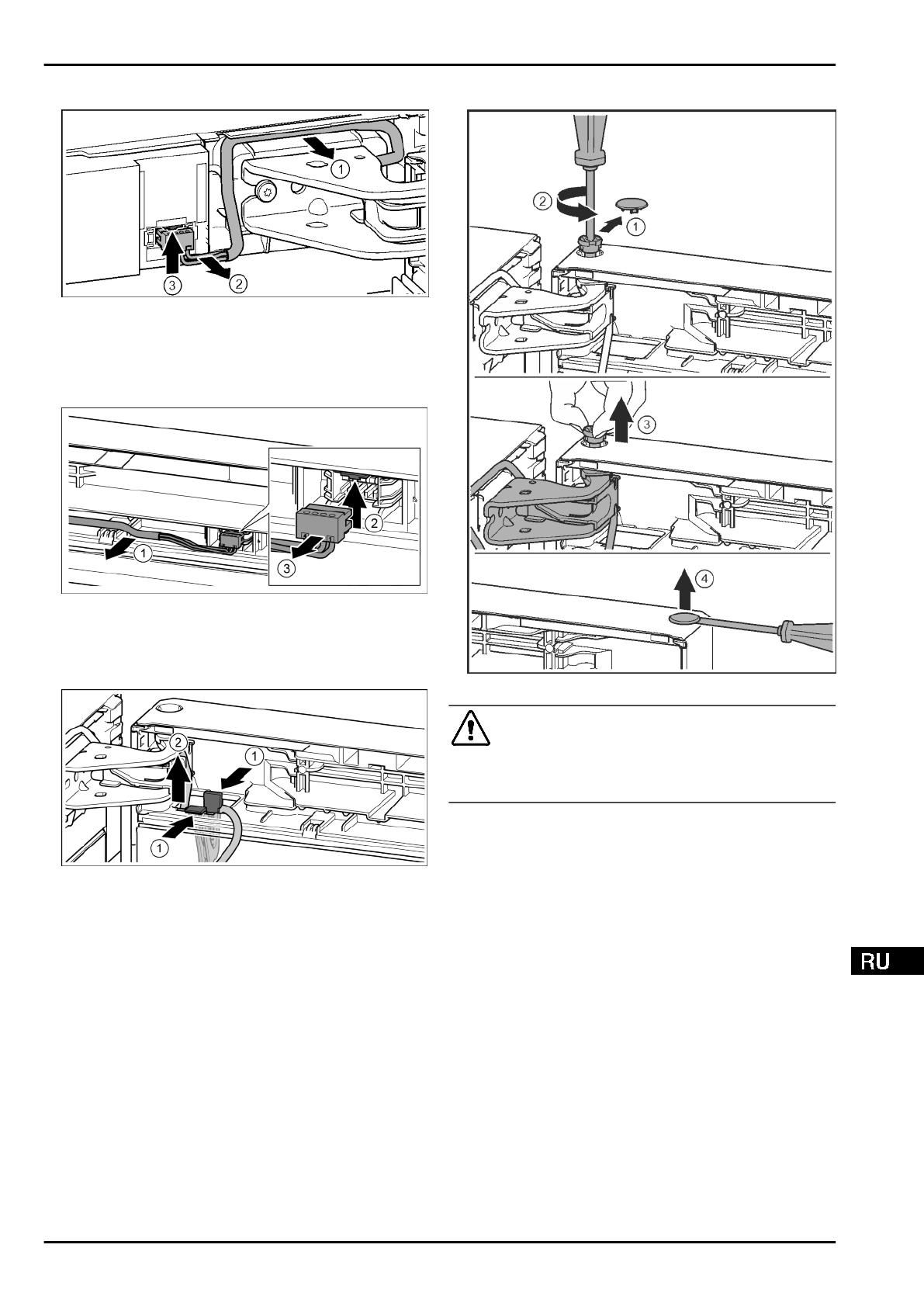

Fig. 18

u

Осторожно  освободить  кабель  над  опорным  крон-

штейном из направляющей.

 Fig. 18 (1)

u

Аккуратно вытянуть жилы кабеля из канала.

 Fig. 18 (2)

u

Прижать  соединительную  накладку  вверх  и  осторожно

вынуть штекер.

 Fig. 18 (3)

Fig. 19

u

Осторожно  высвободить  серый  кабель  из  направ-

ляющей в двери.

 Fig. 19 (1)

u

Отжать соединительную накладку вверх.

 Fig. 19 (2)

u

Осторожно извлечь штекер.

 Fig. 19 (3)

Fig. 20

u

Нажать на соединительную накладку.

 Fig. 20 (1)

u

Вынуть  держатель  кабеля  с  закрепленным  на  нем

кабелем.

 Fig. 20 (2)

4.3.4 Снятие верхней двери

Fig. 21

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Осторожно

снять

предохранительную

крышку.

Fig. 21 (1)

u

Немного выкрутить палец отверткой Т15.

 Fig. 21 (2)

u

Удерживать дверь и вытянуть палец рукой.

 Fig. 21 (3)

u

Приподнять дверь и отставить в сторону.

u

Осторожно  приподнять  шлицевой  отверткой  заглушку

из опорной втулки двери и вынуть.

 Fig. 21 (4)

Ввод в работу

* Наличие в зависимости от модели и комплектации
