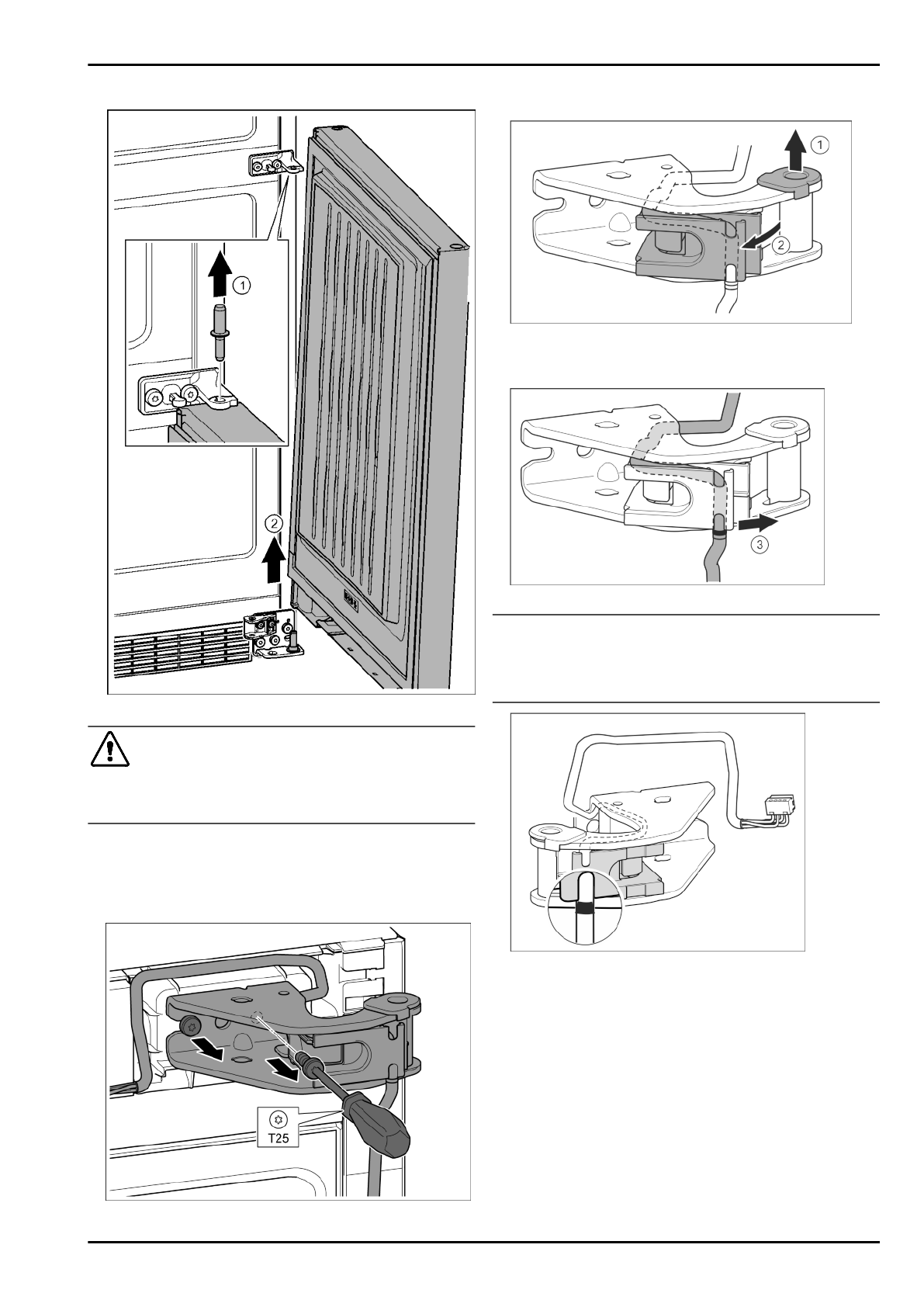

4.3.5 Снятие нижней двери

Fig. 22

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Извлечь пальцы движением вверх.

 Fig. 22 (1)

u

Отклонить  дверь,  приподнять  вверх  и  отставить  в

сторону.

 Fig. 22 (2)

4.3.6 Перестановка верхних опорных частей

Fig. 23

u

Оба винта выкрутить отверткой Т25.

u

Приподнять и убрать опорный кронштейн и кабель.

Fig. 24

u

Опорную втулку вывести из направляющей.

 Fig. 24 (1)

u

Отвести в сторону держатель кабеля.

 Fig. 24 (2)

Fig. 25

u

Высвободить кабель из направляющей.

 Fig. 25 (3)

ВНИМАНИЕ

Сдавливание кабеля

u

При  прокладке  кабеля  следите  за  маркировкой.  В

держателе  кабеля  прокладывается  более  короткий

конец кабеля, начиная с маркировки.

Fig. 26

u

Вставить кабель, перевернув его в обратную сторону.

w

При  этом  черная  маркировка  должна  находиться  на

краю держателя кабеля.

u

Вернуть держатель кабеля в исходное положение.

Ввод в работу

12

* Наличие в зависимости от модели и комплектации
