Содержание

1

Общие указания по технике безопасности....

2

2

Габариты для установки.....................................

2

3

Монтаж «бок о бок».............................................

2

Изготовитель  постоянно  работает  над  дальнейшим  разви-

тием  всех  типов  и  моделей.  Поэтому  мы  рассчитываем  на

понимание  в  том,  что  мы  оставляем  за  собой  право  изме-

нять форму, оборудование и технику.
Чтобы  познакомиться  со  всеми  полезными  возможно-

стями данного нового устройства, пожалуйста, прочитайте

внимательно указания в этом руководстве.
Данное  руководство  действительно  для  множества

моделей, поэтому для конкретной модели возможны неко-

торые  отклонения.  Разделы,  относящиеся  только  к  опре-

деленным устройствам, помечены знаком "звездочка" (*).
Указания  о  выполнении  действия  помечены  знаком

, результаты действия – знаком  .

1  Общие указания по технике

безопасности

-

К  розетке  должен  быть  обеспечен  легкий

доступ,  чтобы  в  случае  аварии  устройство

можно  было  легко  отключить  от  сети.  Она

должна  находиться  за  областью  обратной

стороны устройства.

ОПАС-

НОСТЬ

обозначает

непосредственную

опасную  ситуацию,  которая,  если

не  будет  устранена,  приведет  к

смерти или тяжелым травмам.

ПРЕДУ-

ПРЕЖДЕН

ИЕ

обозначает  опасную  ситуацию,

которая, если не будет устранена,

может  привести  к  смерти  или

тяжелой травме.

ОСТО-

РОЖНО

обозначает  опасную  ситуацию,

которая, если не будет устранена,

может привести к травмам легкой

или средней тяжести.

ВНИМАНИ

Е

обозначает  опасную  ситуацию,

которая, если не будет устранена,

может  привести  к  повреждению

имущества.

Указание

обозначает  полезные  указания  и

советы.

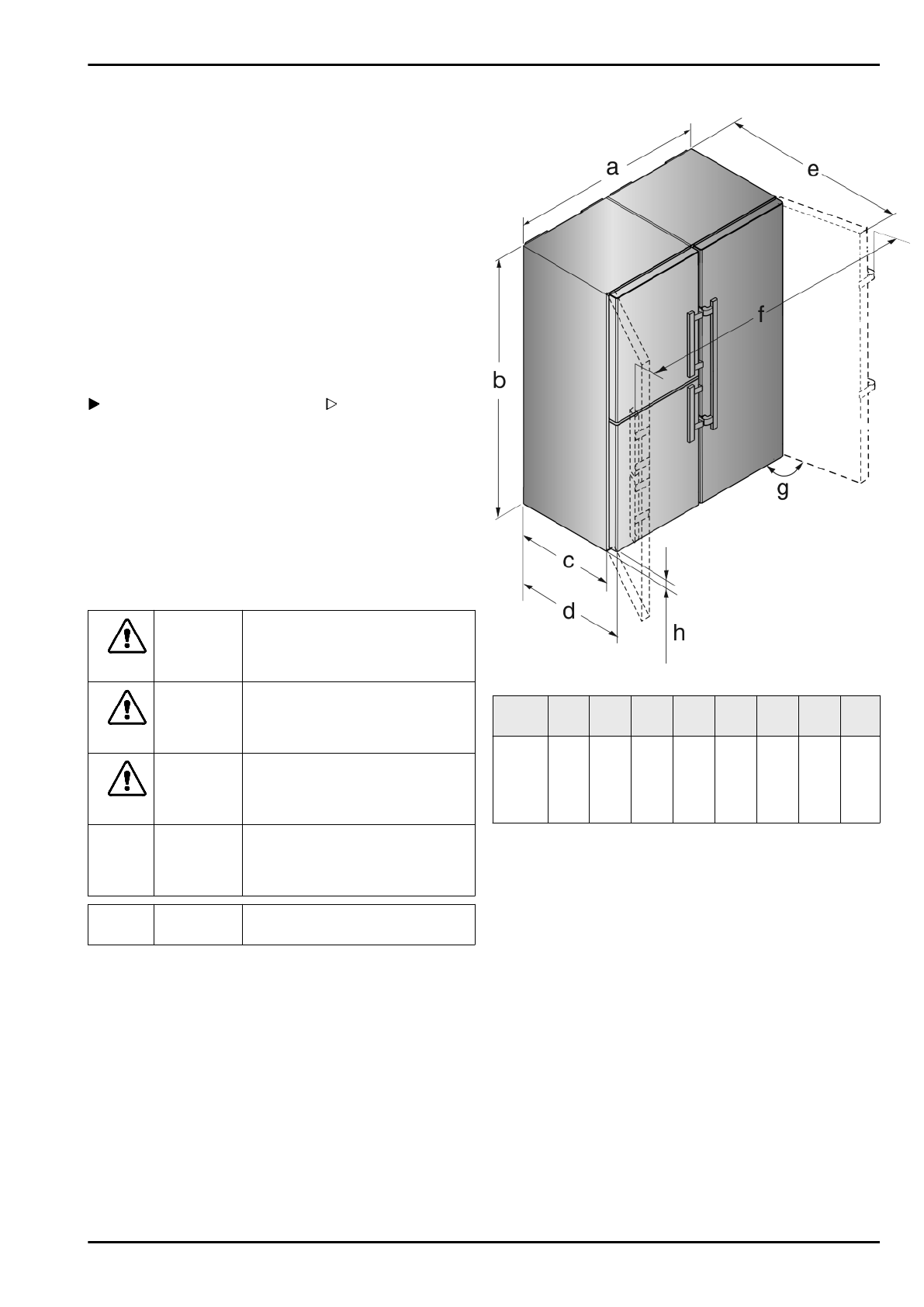

2  Габариты для установки

Fig. 1

Модел

ь

a

 [мм]

b

 [мм]

c

 [мм]

d

 [мм]

e

 [мм]

f

 [мм]

g [°] h

 [мм]

SBS(e

s/bs)

86..,

SBSes

84..

1210  1850  600

x

665

x

1185

x

1752  115  35

x

  При  использовании  пристенных  распорок  этот  размер

увеличивается на 15 мм .
Размеры  при  открытой  двери  действительны  для  угла

открывания 115 °. Расстояния зависят от угла открывания.

3  Монтаж «бок о бок»

Установите  морозильник  или  устройство  с  морозильным

отделением  слева,  если  смотреть  спереди.  В  этих  устрой-

ствах  правая  боковая  стенка  обогревается  во  избежание

образования конденсата.
Все крепежные детали входят в комплект устройства.
Крепежные детали в отдельном комплекте.

Общие указания по технике безопасности

2

* Наличие в зависимости от модели и комплектации
