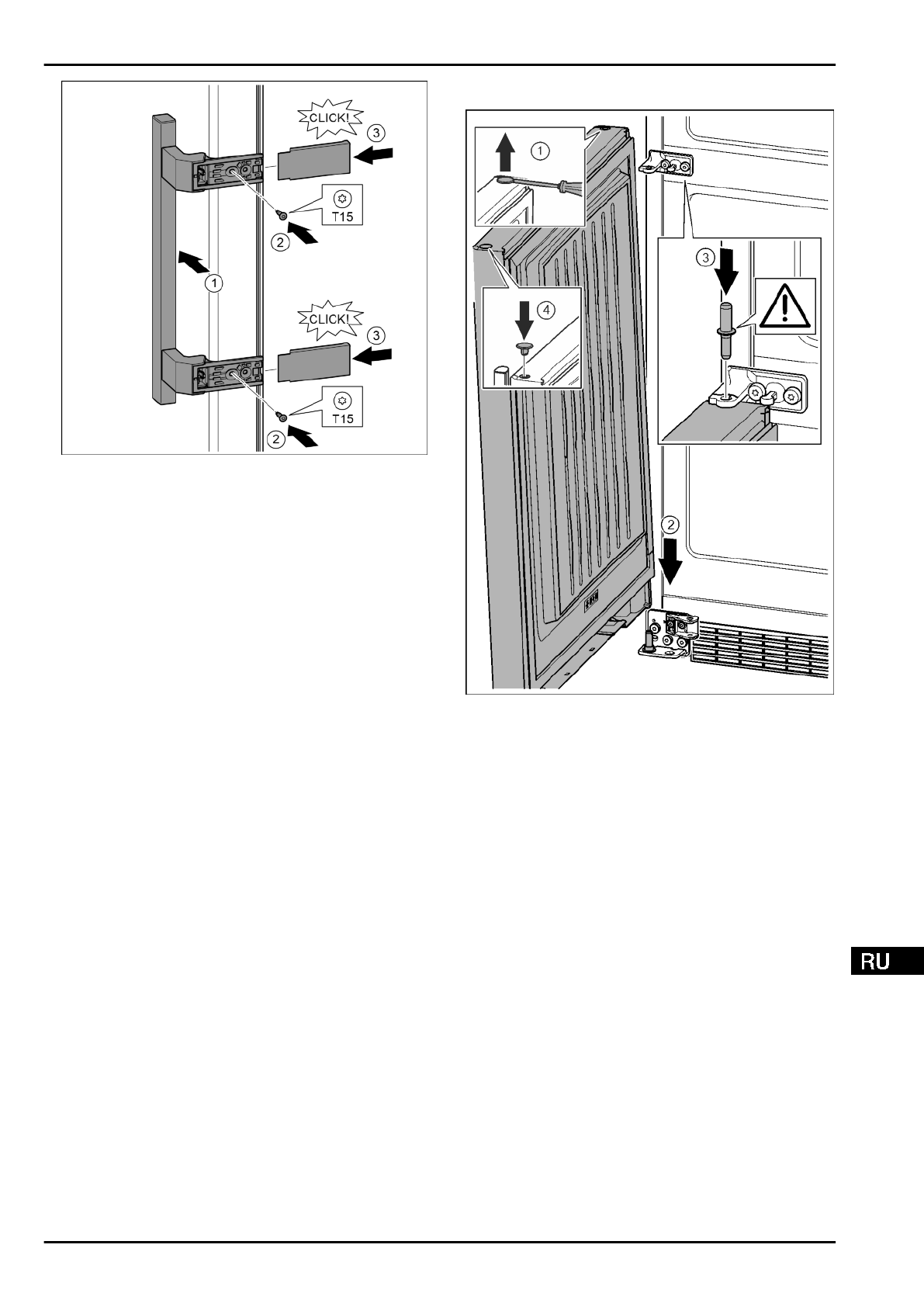

Fig. 34

u

Установить  ручку  на  противоположной  стороне.

Fig. 34 (1)

w

Отверстия  под  винты  должны  находиться  точно  друг

над другом.

u

Затянуть винты отверткой Т15.

 Fig. 34 (2)

u

Установить крышки сбоку и надвинуть.

 Fig. 34 (3)

w

Следить за правильной фиксацией.

4.3.11 Монтаж нижней двери

Fig. 35

u

Осторожно приподнять шлицевой отверткой заглушку и

извлечь ее.

 Fig. 35 (1)

u

Установить  дверь  сверху  на  нижний  опорный  палец.

Fig. 35 (2)

u

Вставить  средний  опорный  палец  через  средний

опорный кронштейн в нижнюю дверь. При этом следить

за  тем,  чтобы  выступ  фиксатора  был  направлен  назад.

Fig. 35 (3)

u

Заглушку снова вставить с другой стороны.

 Fig. 35 (4)

Ввод в работу

* Наличие в зависимости от модели и комплектации
