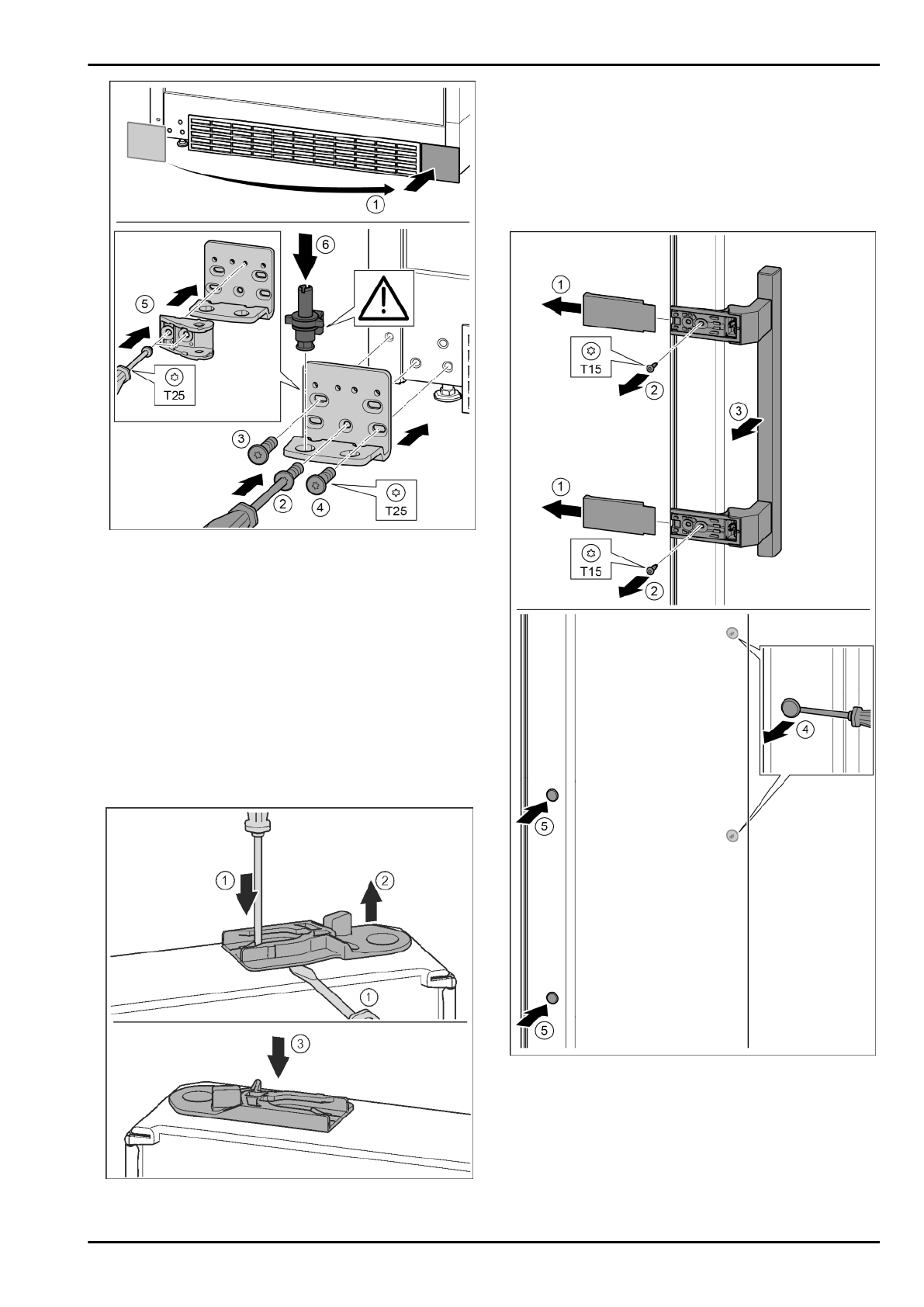

Fig. 31

u

Снять крышку и поставить с другой стороны.

 Fig. 31 (1)

u

Установить  опорный  кронштейн  с  другой  стороны  и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

 Fig. 31 (2)

u

Затянуть винты 3 и 4.

 Fig. 31 (3, 4)

u

Повернуть  соединительный  элемент  амортизатора

закрывания  дверей  на  180°.  Прикрутить  с  другой

стороны опорного кронштейна с помощью отвертки Т25.

Fig. 31 (5)

u

Снова  установить  опорный  палец  в  сборе.  При  этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

 Fig. 31 (6)

4.3.9 Перестановка опорных деталей двери

Верхняя дверь

Fig. 32

u

Нижняя сторона двери смотрит вверх: повернуть дверь.

u

Извлечь  направляющее  гнездо:  нажать  накладку

шлицевой  отверткой  и  одновременно  переместить  ее

шлицевой  отверткой  под  направляющее  гнездо.

Fig. 32 (1, 2)

u

Прилагаемое  при  поставке  направляющее  гнездо  вста-

вить на другой стороне корпуса.

 Fig. 32 (3)

u

Верхняя сторона двери смотрит вверх: повернуть дверь.

4.3.10 Перестановка ручек

Fig. 33

u

Снять крышку.

 Fig. 33 (1)

u

Выкрутить винты отверткой Т15.

 Fig. 33 (2)

u

Снять ручку.

 Fig. 33 (3)

u

Осторожно  приподнять  шлицевой  отверткой  боковые

заглушки и вынуть их.

 Fig. 33 (4)

u

Заглушки снова вставить с другой стороны.

 Fig. 33 (5)

Ввод в работу

14
