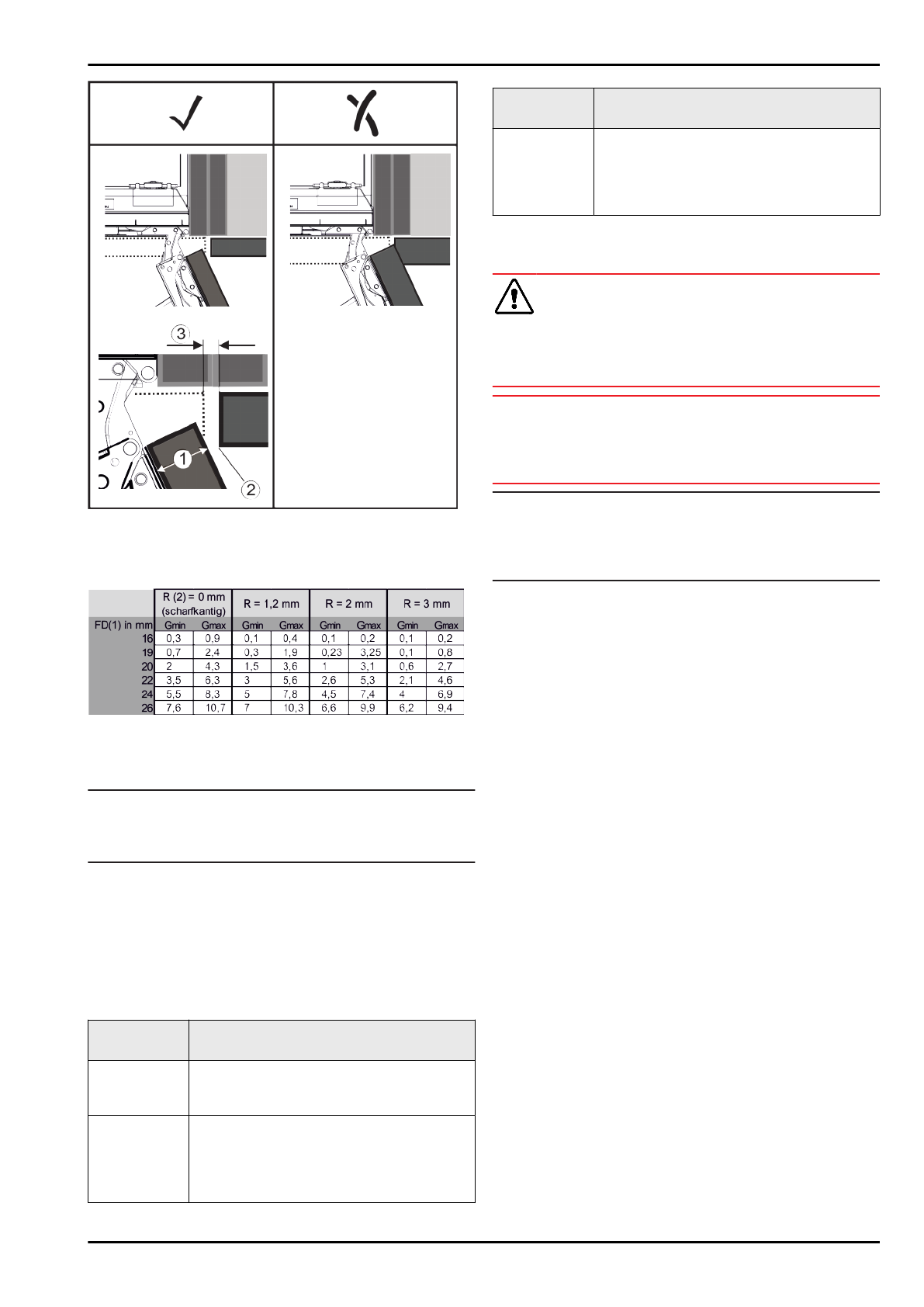

Fig. 68

(1) Толщина фасада (FD)

(3) Величина зазора (S)

(2) Радиус скругления

кромок (R)

Fig. 69 Таблица предельных значений величины зазора
G

мин

 = нижний предел величины зазора в  мм

G

макс

 = верхний предел величины зазора в  мм

Указание

При  корректировках  всегда  следите  за  тем,  чтобы

мебельный фасад был согласован с общим внешним видом

фасада.

Проверьте характеристики в отношении столкновения

и скорректируйте их соответствующим образом:

u

Определите  толщину  фасада  и  радиус  скругления

кромок.

u

Обратитесь  к  таблице

Fig.  69  (Grenzbereich)  величины

зазора.

u

Сравните величину зазора со значениями из таблицы.

u

Выполните одно из следующих действий согласно опре-

деленной величине зазора.

Величина

зазора

Описание

S > G

макс

Если  величина  зазора  больше  обоих

предельных  значений,  корректировка  не

требуется.

S < G

мин

Если  величина  зазора  меньше  пред-

ельных  значений,  необходимо  увели-

чить  величину  зазора.  Дополнительную

возможность  предоставляет  увеличение

радиуса скругления кромок.

Величина

зазора

Описание

G

мин

≤  S  ≤

G

макс

Если  величина  зазора  находится  между

двумя  предельными  значениями,  необхо-

димо  выполнить  точную  работу.  В  таких

случаях  быстрым  последствием  может

стать столкновение.

16  Подключение устройства

ПРЕДУПРЕЖДЕНИЕ

Неправильное подключение!

Опасность пожара.

u

Не использовать удлинители кабеля.

u

Не использовать электрические разветвители.

ВНИМАНИЕ

Неправильное подключение!

Повреждение электроники.

u

Не использовать автономный преобразователь.

u

Не использовать энергосберегающие разъемы.

Указание

Используйте  исключительно  поставляемые  в  комплекте

присоединительные электрические кабели.

u

Более  длинный  присоединительный  электрический

кабель можно заказать в сервисной службе.

Убедитесь, что выполнены следующие условия:
- Вид  тока  и  напряжение  на  месте  установки  соответ-

ствуют данным на заводской табличке .

- Розетка  надлежащим  образом  заземлена  и  снабжена

электрическим предохранителем.

- Ток  срабатывания  предохранителя  составляет  от  10  до

16 А.

- Розетка находится в легко доступном месте.

- Розетка  находится  вне  зоны  задней  стенки  устройства

в данной зоне.

 (a, b, c)

u

Проверьте электрическое подключение.

u

Штекер  устройства

 (G) подсоедините с задней стороны

устройства. Следите за правильной фиксацией.

u

Сетевая вилка подключена к сети подачи напряжения.

w

На экране появляется логотип Liebherr.

w

Индикатор меняется на готовности к работе.

Подключение устройства

18

* Наличие в зависимости от модели и комплектации
