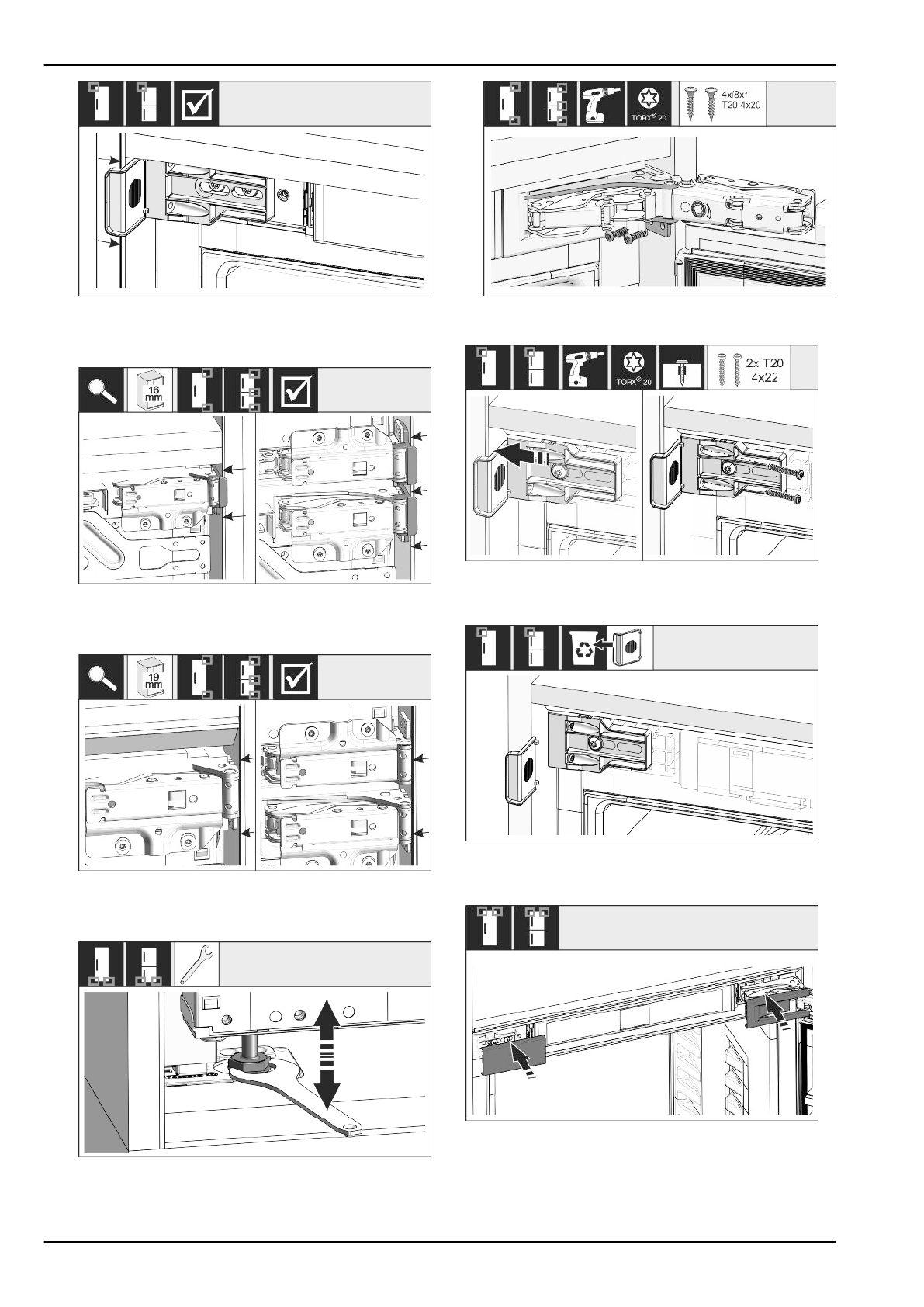

Fig. 40

u

Проверьте, сидит ли устройство заподлицо в мебельной

нише.  Крепежный  угол  должен  прилегать  к  боковой

стенке мебельной ниши.

Fig. 41

u

При  толщине  боковых  стенок  мебели  16  мм

должно  произойти  одновременное  касание  распорных

элементов на мебельной нише со стороны петель.

Fig. 42

u

При  толщине  боковых  стенок  мебели  19  мм  выров-

няйте передние кромки шарниров заподлицо с лицевой

стороной боковой стенкой мебели.

Fig. 43

u

В случае необходимости выровняйте наклон устройства

с помощью опорных ножек.

Fig. 44

u

Теперь прикрутите устройство со стороны петель.

Fig. 45

u

Сместите  угол  так,  чтобы  он  сидел  заподлицо  на

боковой стенке мебельной ниши. Затяните все винты.

Fig. 46

u

Демонтируйте  упор  уголка  в  верхней  части  со  стороны

ручки и утилизируйте его.

Fig. 47

u

Установить крышки.

Установка устройства в нишу
