u

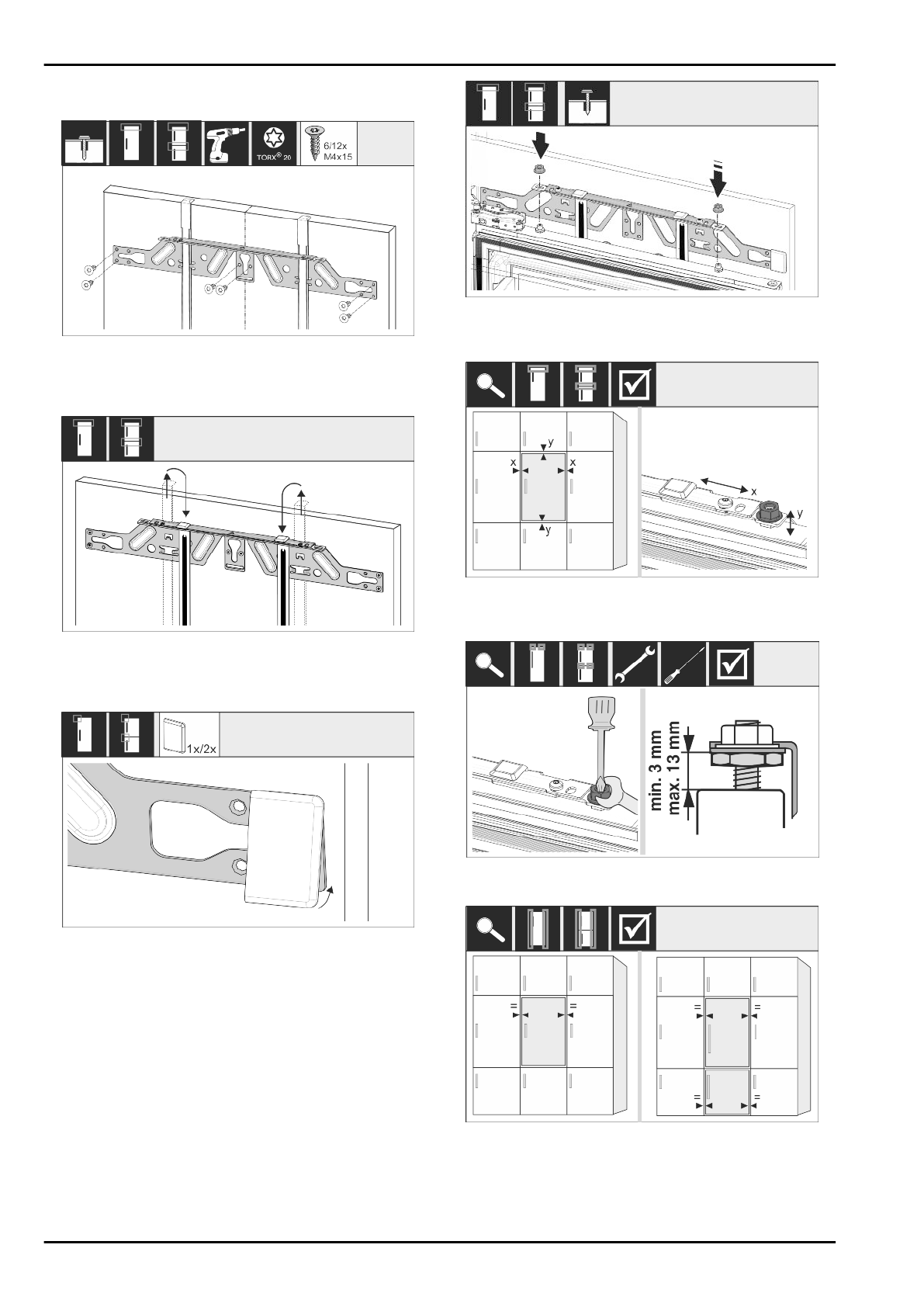

Навесьте  крепежную  поперечину  на  внутреннюю

сторону мебельной двери и выровняйте по центру.

Fig. 55

u

Для монтажа крепежной поперечины на дверях из стру-

жечной  плиты  следует  использовать  минимум  6  винтов,

на филенчатых дверях - минимум 4 винта.

Fig. 56

u

Вытяните  монтажные  приспособления  и,  развернув,

вставьте  их  в  расположенное  рядом  приемное  отвер-

стие.

Fig. 57

u

Нащелкните  заглушку  на  крепежную  поперечину  на

стороне ручки.

Fig. 58

u

Навесьте  мебельную  дверь  и  накрутите  контргайки

обратно на регулировочные болты, не затягивая.

Fig. 59

u

С  помощью  регулировочных  болтов  выровняйте

мебельную дверь в Х- и Y-направлении.

Fig. 60

u

Затянуть контргайки и проверить высоту настройки.

Fig. 61

u

Проверьте  расстояние  от  двери  устройства  до

мебельных  дверей,  расположенных  рядом.  Если

мебельные  фасады  толще  19  мм,  учитывайте  размеры

и указания в главе Мебельные фасады.

Установка устройства в нишу

* Наличие в зависимости от модели и комплектации
