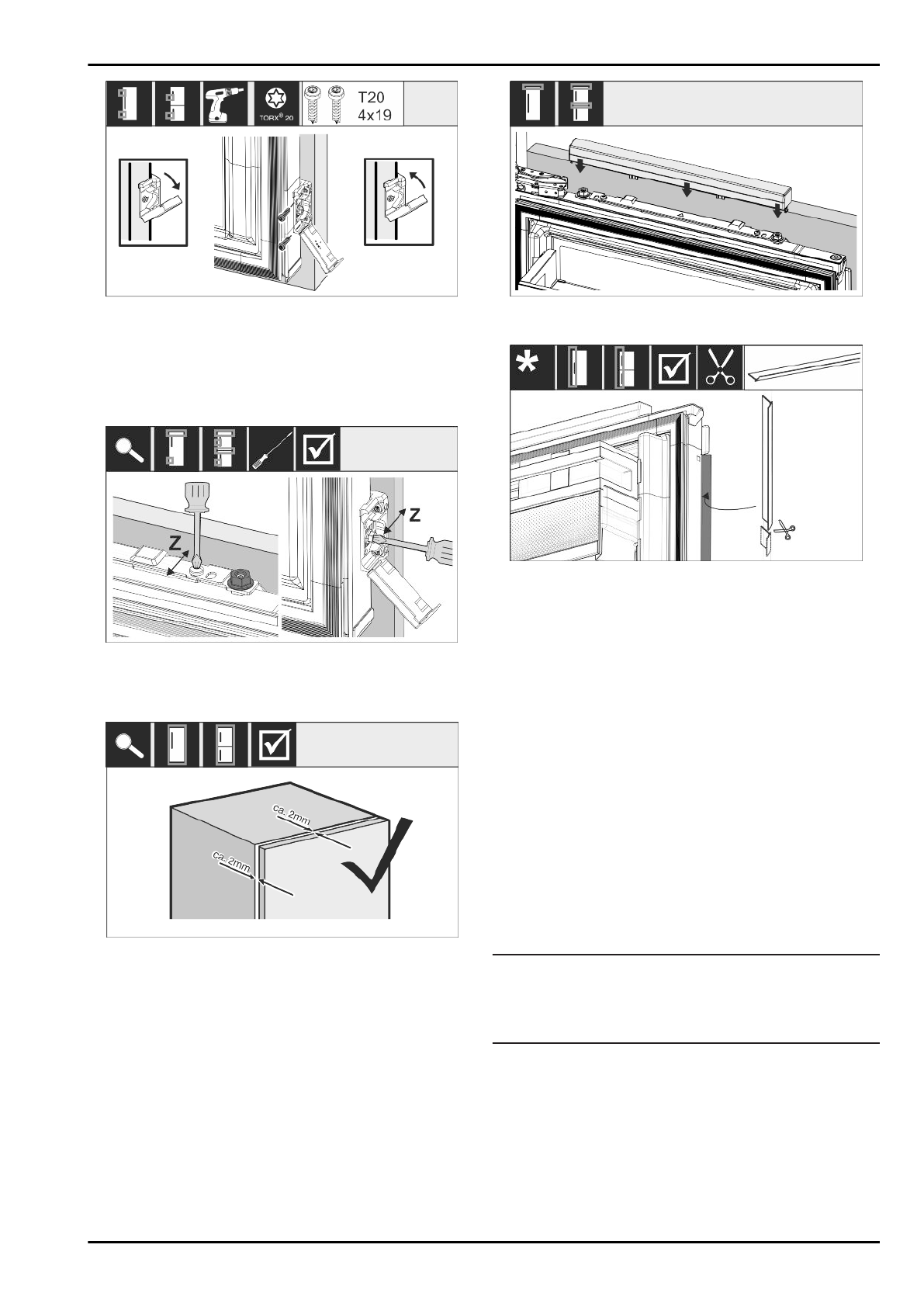

Fig. 62

u

Для  монтажа  крепежного  уголка  на  мебельной  двери

снова  откройте  заглушку.  Выровняйте  передний  край

крепежного  уголка  параллельно  кромке  мебельной

двери  и  плотно  прикрутите  уголок.  Снова  откинуть

вверх крышку.

Fig. 63

u

Выровняйте  мебельную  дверь  в  Z-направлении:

ослабьте  установочный  винт  на  крепежной  поперечине

и винт с на крепежном уголке, затем сдвиньте дверь.

Fig. 64

u

Проверьте  расстояние  между  мебельной  дверью  и

корпусом  мебели.  Проконтролируйте  все  винты  и  по

ситуации подтяните.

Fig. 65

u

Зажать верхнюю крышку.

Fig. 66

u

Подгоните  кедер,  отрежьте  и  вставьте  между  дверью

мебельного фасада и дверью устройства.

Проверьте  следующие  позиции,  чтобы  убедиться,  что

устройство  установлено  правильно.  В  противном  случае

это  может  привести  к  обледенению,  образованию  конден-

сата и нарушениям функционирования:

w

Дверь должна правильно закрываться.

w

Мебельная  дверь  не  должна  прилегать  к  корпусу

мебели.

w

Уплотнение  на  верхнем  углу  со  стороны  ручки  должно

прилегать плотно.

15  Мебельные фасады

15.1  Размеры

В  зависимости  от  варианта  устройства  Вам  понадо-

бятся  одна  или  две  мебельные  двери.  Величина  соответ-

ствующей  мебельной  двери  /  соответствующих  мебельных

дверей  зависит  от  общего  размера  ниши  и  толщины

корпуса мебели.

Указание

Соблюдайте  соответствующие  размеры  устройства  и

ниши,  а  также  монтажные  схемы  (см.  3  Габаритные

размеры)  и  (см.  4  Размеры  ниши)  .  Монтажные  схемы  мы

предлагаем в соответствующем каталоге.

Общие указания:

-

Соблюдайте  специфичные  для  наших  устройств  реко-

мендации  в  отношении  величины  и  веса  для  фиксиро-

ванного  монтажа  дверей,  приведенные  в  наших  ката-

логах.

-

Толщина  корпуса  мебели  должна  составлять  не  менее

16 мм и не более 19 мм.

-

Для  монтажа  двухстворчатой  мебельной  двери  учиты-

вайте положение зазора (см. Fig. 870) .

Мебельные фасады

16

* Наличие в зависимости от модели и комплектации
