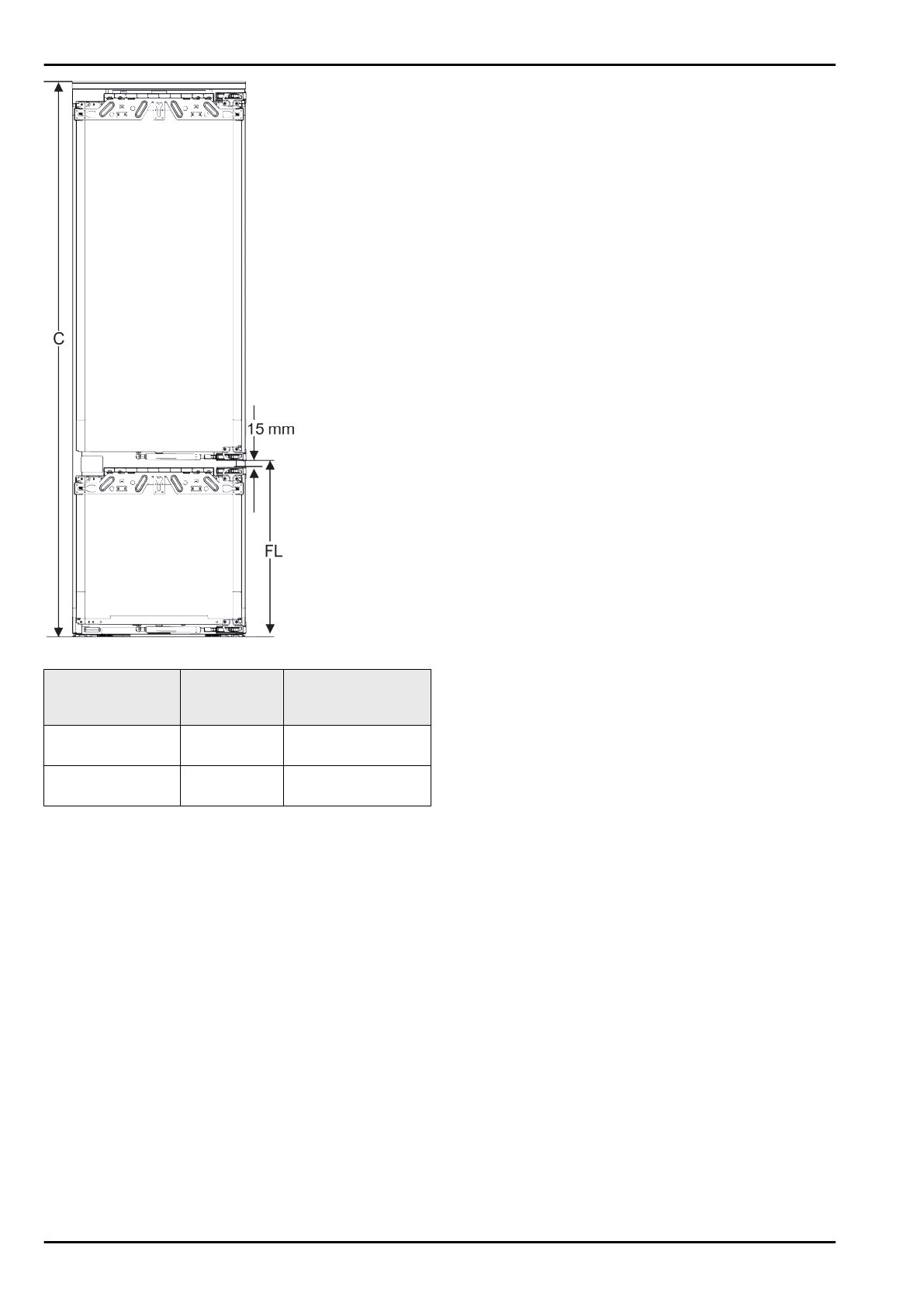

Fig. 67 Положение

зазора двухдверного мебельного фасада

Высота ниши

Высота

устройства

(C) ( мм)

Положение  зазора

(FL)  фиксированной

двери ( мм)

178-2  выдвижных

ящика

1770

549 +15

178-3  выдвижных

ящика

1770

695 +15

Друга мебельная дверь выше, ниже или рядом:

-

Вертикальный  зазор  между  мебельными  дверьми

должен составлять 4 мм.

-

Горизонтальный  зазор  между  мебельными  дверьми

должен  составлять  4  мм.  Проверьте  характеристики  в

отношении  столкновения  (см.  15.3  Настройка  зазора

без столкновения) .

Вес и петли:

-

При тяжелых мебельных фасадах на петли оказывается

очень  большая  нагрузка.  Петля  может  быть  повре-

ждена.  Соблюдайте  максимальное  значение  веса  для

Вашего устройства в каталоге.

-

Если  мебельный  фасад  превышает  максимально  допу-

стимый  вес,  исправить  положение  поможет  техника

скользящей  двери,  т.к.  вес  распределяется  по

нескольким чашечным петлям мебели.

-

При использовании длинных мебельных фасадов, выхо-

дящих  за  пределы  устройства,  мы  рекомендуем  взять

дополнительную  дверную  петлю  (например,  Kamat),

которая  обязательно  будет  иметь  ту  же  точку  пово-

рота,  что  и  используемая  на  устройствах  Liebherr

петля  для  фиксированной  двери.  За  счет  использо-

вания  дополнительной  петли  (Kamat)  вес  распредел-

яется  по  нескольким  точкам.  При  высоких  мебельных

фасадах  рекомендуется  применять  фрезерованную

выравнивающую  арматуру,  чтобы  противостоять  пере-

косу (выпуклому/вогнутому).

15.2  Монтаж мебельного(ых)

фасада(ов)

При монтаже соблюдайте следующее:
- Фасад  мебели  должен  быть  смонтирован  симметрично

двери холодильника.

- Соседний  мебельный  фасад  должен  лежать  точно  на

таком же уровне.

- Соседний  мебельный  фасад  должен  иметь  тот  же

радиус скругления кромок, что и фасад устройства.

- Мебельный  фасад  должен  быть  ровным  и  без  внут-

ренних напряжений.

- Мебельный  фасад  должен  иметь  минимальную

настройку глубины ок. 2 мм к корпусу.

u

Установите устройство в нишу (см. 14 Установка устрой-

ства в нишу) .

u

Закрепите  мебельный  фасад  на  двери  устройства

(см. 14 Установка устройства в нишу) .

u

Проверьте  мебельный  фасад  на  столкновение

(см. 15.3 Настройка зазора без столкновения) .

15.3  Настройка зазора без столкно-

вения

После  монтажа  мебельного(ых)  фасада(ов)  необходимо

проверить, чтобы мебельные фасады не сталкивались.

Мебельные фасады

* Наличие в зависимости от модели и комплектации
