Liebherr IXCC 5155 Prime - Инструкция по эксплуатации - Страница 12

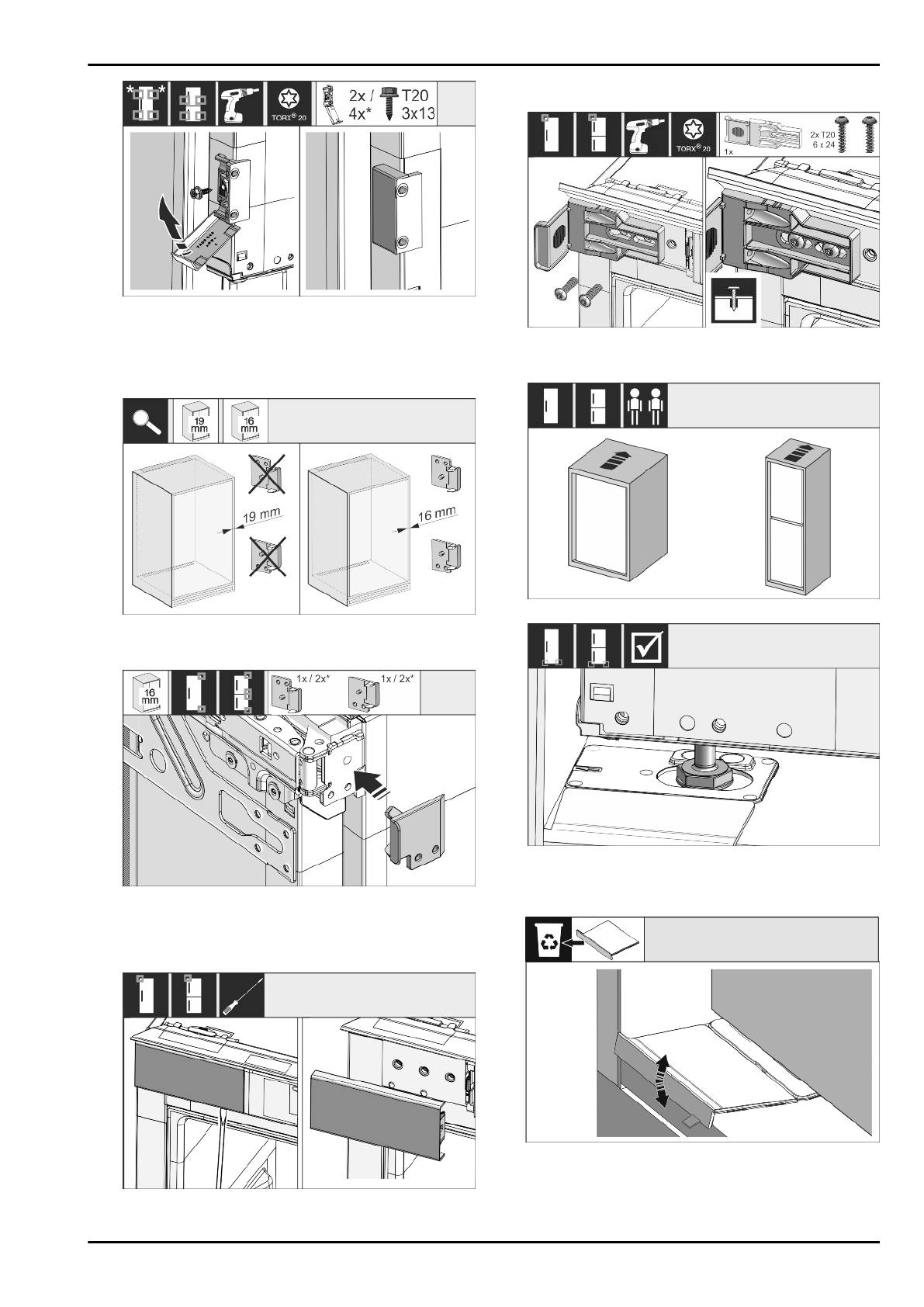

Fig. 32

u

Смонтируйте крепежный уголок. Установите крепежные

уголки  на  высоте  ручек  мебельной  двери.  Если  дверь

большого  размера,  используйте  в  общей  сложности

четыре  крепежных  уголка.  После  монтажа  установите

заглушки на уголок.

Fig. 33

u

Проверьте, имеет ли боковая стенка мебели толщину 16

мм или 19 мм.

Fig. 34

u

При  толщине  мебельной  стенки  16  мм:  Зажать

распорный  элемент  на  все  шарниры.  При  толщине

мебельной  стенки  19  мм  распорный  элемент  не

требуется.

Fig. 35

u

Ослабить  отверткой  крышку  сверху  слева  и  потом

снять.

Fig. 36

u

Свободно  привинтите  крепежный  угол.  Угол  должен

иметь возможность еще немного смещаться.

Fig. 37

Fig. 38

u

Теперь  полностью  вдвиньте  устройство  в  мебельную

нишу.  Опорные  ножки  на  обеих  сторонах  должны

сидеть в выемках упорного угла.

Fig. 39

u

Удалите  упор  дна  монтажного  угла.  Ослабьте  упор

движением  и  в  случае  необходимости  оторвите  с

помощью цанги.

Установка устройства в нишу

12

* Наличие в зависимости от модели и комплектации
