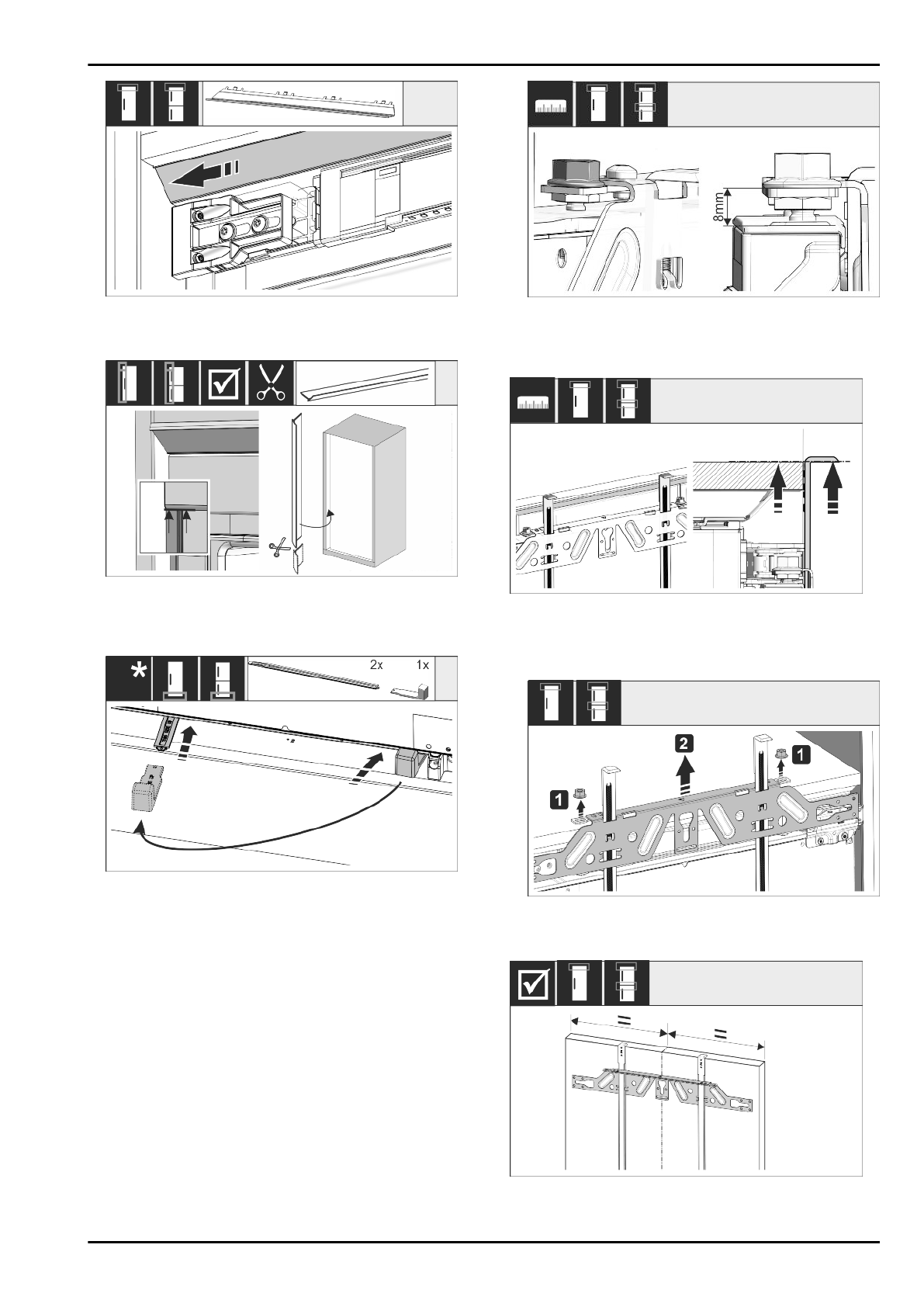

Fig. 48

u

Сместите  планку  так,  чтобы  она  сидела  заподлицо  на

боку мебельной стенки.

Fig. 49

u

Кедер магнитный. Вставить кедер под верхнюю крышку

и  надавить.  При  необходимости  укоротить  кедер  до

необходимой длины при помощи острых ножниц.

Fig. 50

Устройство  регулировки  высоты  поставляется  серийно,

начиная  с  высоты  ниши  140  см,  и  должно  в  обяза-

тельном  порядке  использоваться  для  оптимизации

шума.

u

Чтобы  стабилизировать  устройство  сзади  снизу:

Вставьте ручку в направляющую регулировки по высоте

и  введите  направляющую  в  днище  устройства.  Извле-

ките ручку и повторите аналогичные действия со второй

направляющей.

Fig. 51

u

Закрыть дверь и проверить предварительную установку

8 мм от верхней кромки двери устройства до подставки

траверсы

Fig. 52

u

Монтажные  приспособления  сдвиньте  вверх  на  высоту

мебельной  двери.  Нижняя  упорная  кромка  монтажного

приспособления  =  верхней  кромке  подлежащей  уста-

новке двери.

Fig. 53

u

Отпустите  контргайки  и  снимите  крепежную  попере-

чину.

Fig. 54

Установка устройства в нишу

14

* Наличие в зависимости от модели и комплектации
