Установка в кухонную стенку - Liebherr CBNes 5778-20 001 - Инструкция по эксплуатации - Страница 20

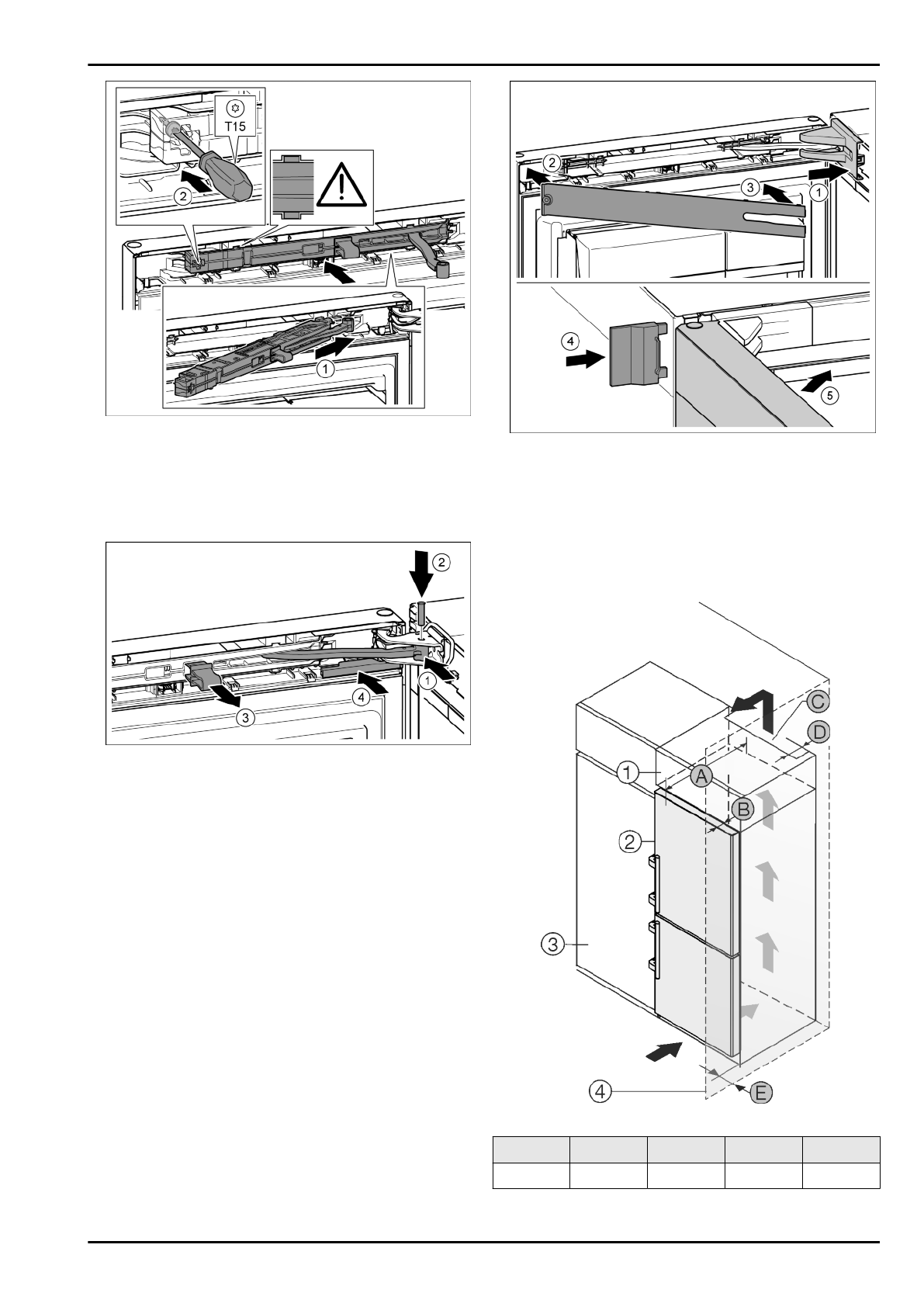

Fig. 48

u

Вставить узел амортизатора со стороны опорного крон-

штейна в выемку до упора под наклоном.

 Fig. 48 (1)

u

Вставить узел полностью.

w

Узел  размещен  правильно,  если  ребро  узла  амортиза-

тора находится в направляющей в корпусе.

u

Затянуть винт отверткой Т15.

 Fig. 48 (2)

Fig. 49

Дверь открыта на 90°.

u

Повернуть шарнир в опорном кронштейне.

 Fig. 49 (1)

u

Вставить  палец  в  опорный  кронштейн  и  шарнир.  При

этом  следить  за  тем,  чтобы  выступ  фиксатора  занимал

правильное положение в пазу.

 Fig. 49 (2)

u

Снять предохранитель.

 Fig. 49 (3)

u

Надвинуть крышку.

 Fig. 49 (4)

Fig. 50

u

Крышку  опорного  кронштейна  установить  и  зафиксиро-

вать, при необходимости, осторожно разжать.

 Fig. 50 (1)

u

Установить накладку.

 Fig. 50 (2)

u

Наклонить и защелкнуть накладку.

 Fig. 50 (3)

u

Надвинуть внешнюю крышку.

 Fig. 50 (4)

u

Закрыть верхнюю дверь.

 Fig. 50 (5)

4.4  Установка в кухонную стенку

Fig. 51

Для устройств шириной 600 мм:*

A  [мм] *

B  [мм] *

C  [cм

2

] *

D  [мм] *

E  [мм] *

665

x

65

мин. 300

мин. 50

мин. 46

Для устройств шириной 700 мм:*

Ввод в работу

20
