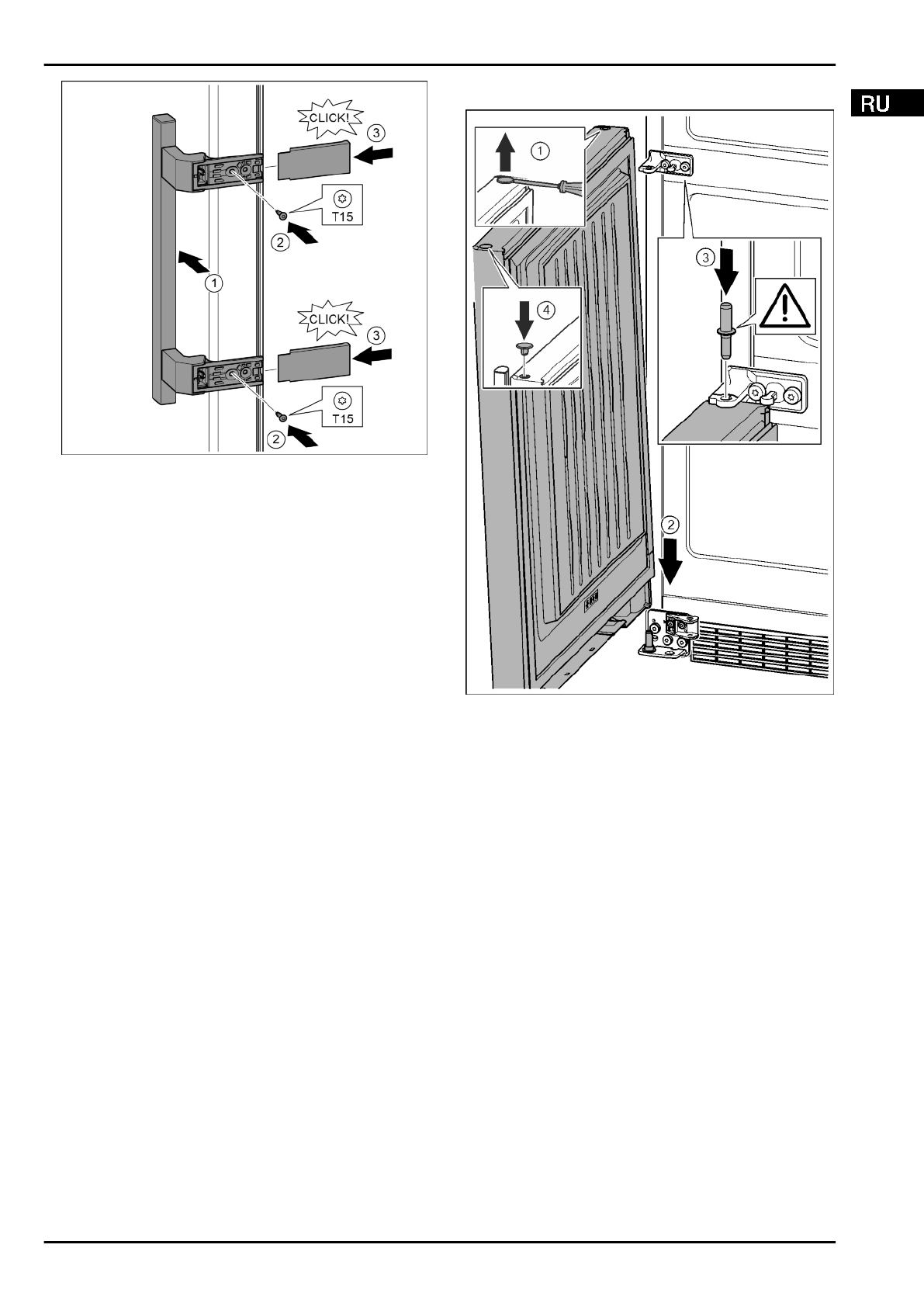

Fig. 39

u

Установить  ручку  на  противоположной  стороне.

Fig. 39 (1)

w

Отверстия  под  винты  должны  находиться  точно  друг

над другом.

u

Затянуть винты отверткой Т15.

 Fig. 39 (2)

u

Установить крышки сбоку и надвинуть.

 Fig. 39 (3)

w

Следить за правильной фиксацией.

4.3.11  Монтаж нижней двери

Fig. 40

u

Осторожно приподнять шлицевой отверткой заглушку и

извлечь ее.

 Fig. 40 (1)

u

Установить  дверь  сверху  на  нижний  опорный  палец.

Fig. 40 (2)

u

Вставить  средний  опорный  палец  через  средний

опорный кронштейн в нижнюю дверь. При этом следить

за  тем,  чтобы  выступ  фиксатора  был  направлен  назад.

Fig. 40 (3)

u

Заглушку снова вставить с другой стороны.

 Fig. 40 (4)

Ввод в работу
