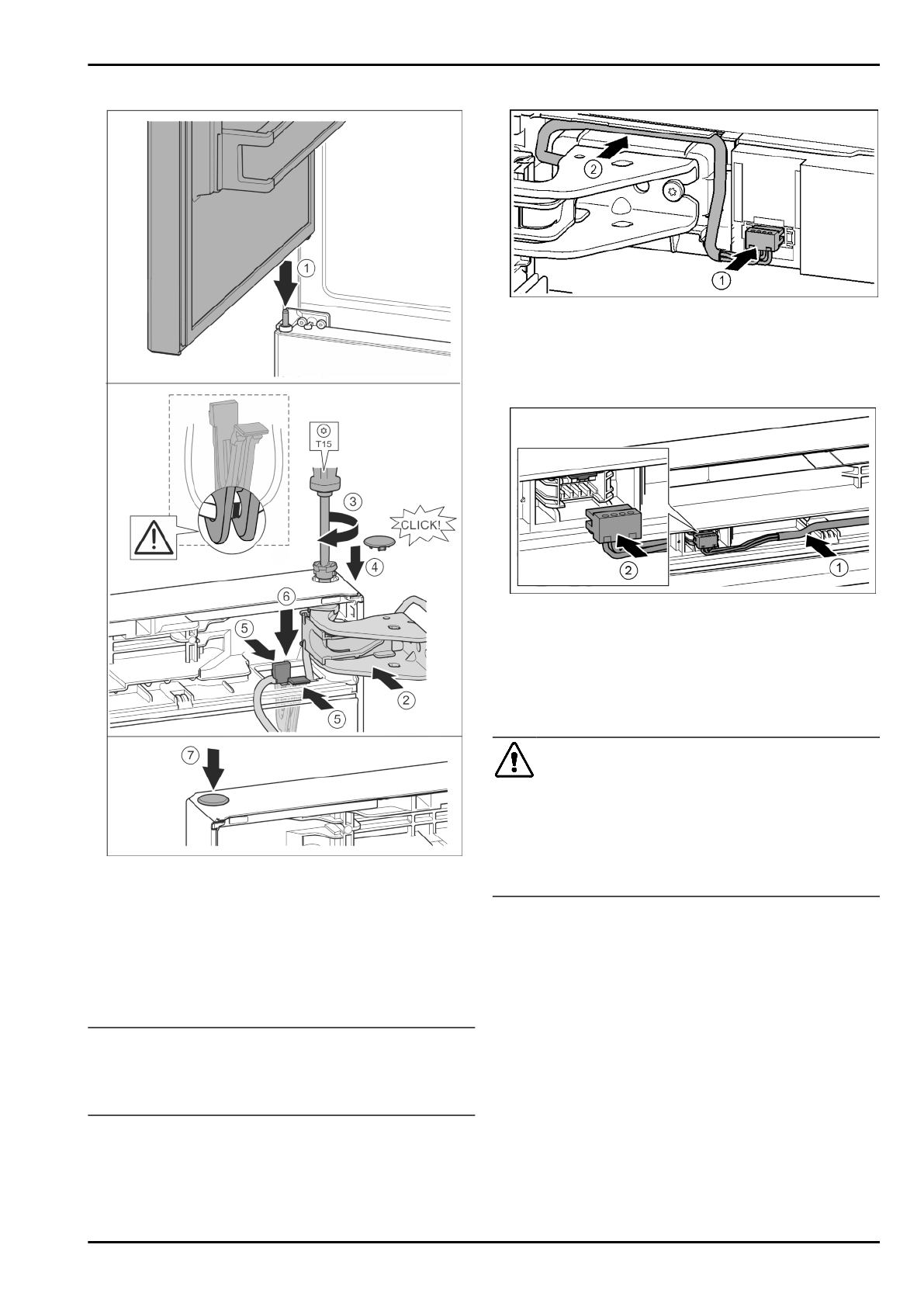

4.3.12  Монтаж верхней двери

Fig. 41

u

Установка  верхней  двери  на  средний  опорный  палец

Fig. 41 (1)

u

Дверь  вверху  выровнять  по  отверстию  в  опорном  крон-

штейне.

 Fig. 41 (2)

u

Вставить палец и затянуть отверткой Т15.

 Fig. 41 (3)

u

Установить  предохранительную  крышку  для  защиты

двери:  вставить  предохранительную  крышку  и  прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

 Fig. 41 (4)

ВНИМАНИЕ

Сдавливание кабеля

u

Маркировка  кабеля  должна  находиться  по  центру

держателя  кабеля.  Более  длинное  отверстие  соедини-

тельной накладки должно быть направлено вперед.

u

Вставить  держатель  кабеля  с  закрепленным  на  нем

кабелем в отверстие.

Fig. 41 (5)

u

Прижать  держатель  вниз  так,  чтобы  соединительная

накладка защелкнулась.

 Fig. 41 (6)

u

Вставить заглушку.

 Fig. 41 (7)

4.3.13  Монтаж кабельного разъема

Fig. 42

u

Зафиксировать  штекер  над  верхним  опорным  крон-

штейном  и  осторожно  уложить  жилы  кабеля  в  канал.

Fig. 42 (1)

u

Осторожно  проложить  серый  кабель  в  направляющей

над верхним опорным кронштейном.

 Fig. 42 (2)

Fig. 43

u

Вставить  серый  кабель  в  направляющую  в  верхней

двери.

 Fig. 43 (1)

u

Зафиксировать штекер.

 Fig. 43 (2)

u

Остальную  часть  кабеля  при  необходимости  уложить  в

направляющей в виде петли.

4.3.14  Выравнивание дверей

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При необходимости, выставить дверь посредством двух

продольных отверстий в нижнем опорном кронштейне и

среднем  опорном  кронштейне,  выравнивая  относи-

тельно  корпуса  устройства.  Для  этого  выкрутить

средний  винт  в  нижнем  опорном  кронштейне  с

помощью  прилагаемой  к  Т25  насадки.  Оставшиеся

винты  немного  отпустить  с  помощью  насадки  к  Т25  или

отверткой  Т25  и  выровнять  посредством  продольных

отверстий.  В  среднем  опорном  кронштейне  отпустить

винты  с  помощью  насадки  к  Т25  и  выровнять  средний

опорный  кронштейн  посредством  продольных  отвер-

стий.

u

Подпереть  дверь:  с  помощью  рожкового  ключа  SW10

выворачивать  установочную  опору  на  нижнем  опорном

кронштейне  до  тех  пор,  пока  она  не  будет  опираться  на

пол, затем повернуть еще на 90°.

Ввод в работу

18

* Наличие в зависимости от модели и комплектации
