u

Крышку зафиксировать.

 Fig. 33 (3)

u

Установить винт отверткой Т25.

 Fig. 33 (4)

u

Установить верхний опорный кронштейн.

 Fig. 33 (5)

w

Цапфы  находятся  в  предусмотренных  резьбовых  отвер-

стиях.

u

Затянуть винт.

 Fig. 33 (4)

u

Вставить и затянуть винт отверткой Т25.

 Fig. 33 (6)

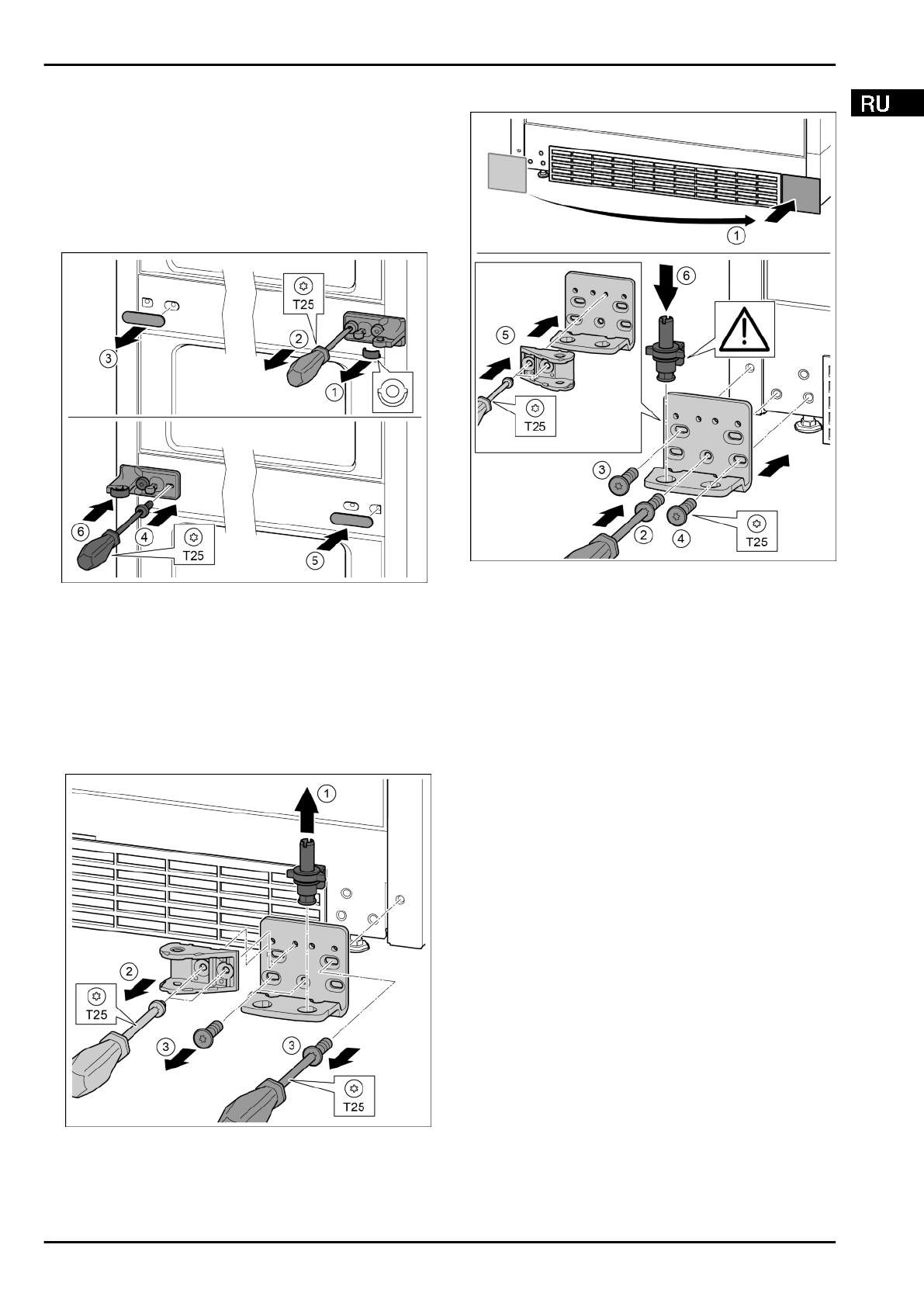

4.3.7  Перестановка средних опорных

деталей

Fig. 34

u

Снять шайбу.

 Fig. 34 (1)

u

Выкрутить винты отверткой Т25.

 Fig. 34 (2)

u

Осторожно снять крышку.

 Fig. 34 (3)

u

Плотно  прикрутить  опорный  кронштейн  с  подкладкой  с

поворотом на 180° с другой стороны.

 Fig. 34 (4)

u

Установить  крышку  с  поворотом  на  180°  с  другой

стороны.

 Fig. 34 (5)

u

Спереди надвинуть шайбу.

 Fig. 34 (6)

4.3.8  Перестановка нижних опорных частей

Fig. 35

u

Опорный  палец  полностью  извлечь  движением  вверх.

Fig. 35 (1)

u

Открутить  винты  отверткой  Т25  и  снять  соедини-

тельный  элемент  амортизатора  закрывания  дверей.

Fig. 35 (2)

u

Открутить  винты  отверткой  Т25  и  снять  опорный  крон-

штейн.

 Fig. 35 (3)

Fig. 36

u

Снять крышку и поставить с другой стороны.

 Fig. 36 (1)

u

Установить  опорный  кронштейн  с  другой  стороны  и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

 Fig. 36 (2)

u

Затянуть винты 3 и 4.

 Fig. 36 (3, 4)

u

Повернуть  соединительный  элемент  амортизатора

закрывания  дверей  на  180°.  Прикрутить  с  другой

стороны опорного кронштейна с помощью отвертки Т25.

Fig. 36 (5)

u

Снова  установить  опорный  палец  в  сборе.  При  этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

 Fig. 36 (6)

4.3.9  Перестановка опорных деталей двери

Верхняя дверь

Ввод в работу

* Наличие в зависимости от модели и комплектации
