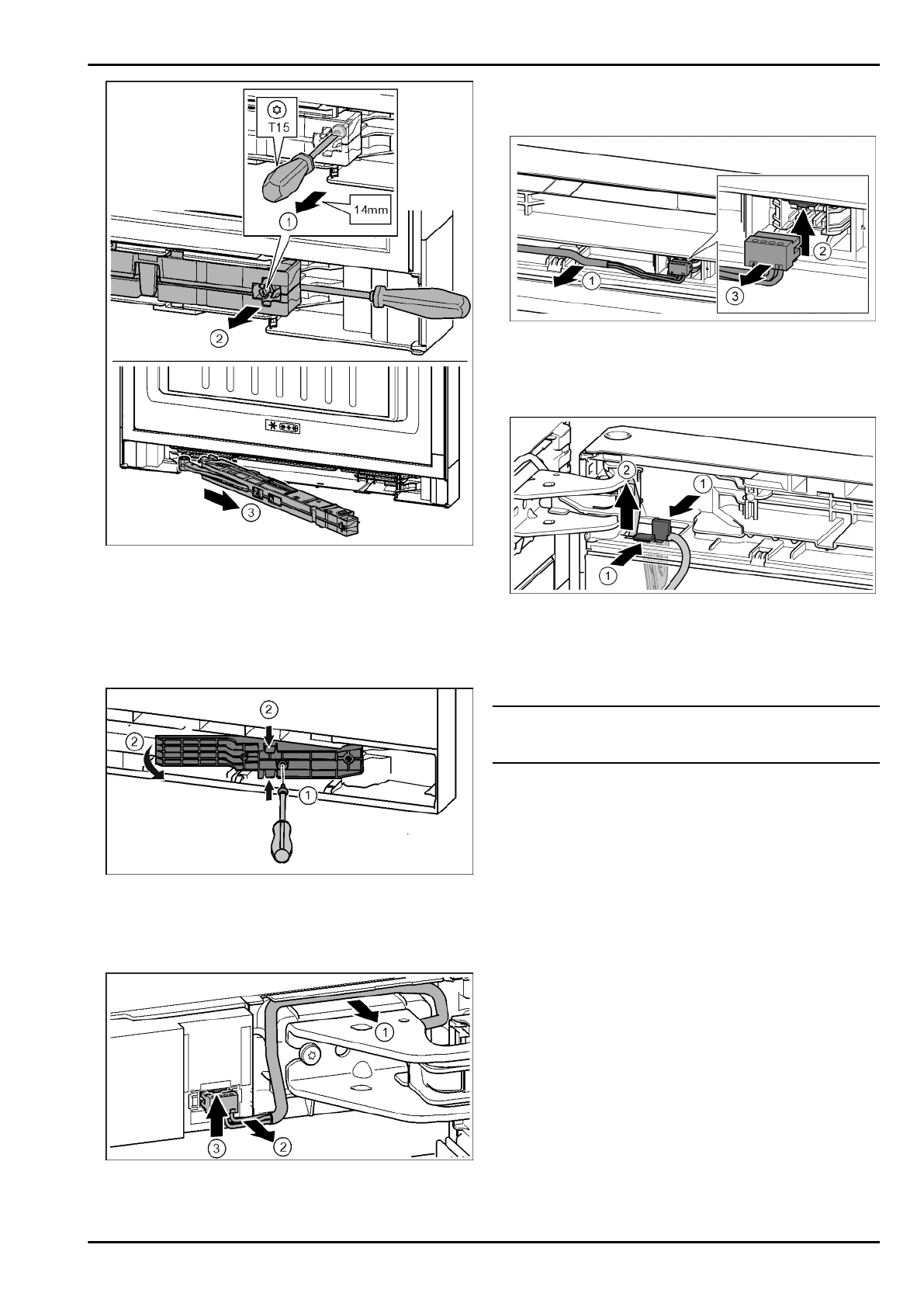

Fig. 21

u

Ослабить  винт  на  узле  амортизатора  с  помощью

отвертки T15 примерно на 14 мм.

 Fig. 21 (1)

u

Переместить отвертку со стороны ручки за узел аморти-

затора. Повернуть узел вперед.

 Fig. 21 (2)

u

Вытащить узел амортизатора.

 Fig. 21 (3)

u

Отложить  узел  амортизатора  закрывания  двери  в

сторону.

Fig. 22

*

u

Отпустить винты отверткой Т15.*

 Fig. 22 (1)

u

Извлечь деталь адаптера.*

 Fig. 22 (2)

4.3.3  Отсоединение кабельного разъема

Fig. 23

u

Осторожно  освободить  кабель  над  опорным  крон-

штейном из направляющей.

 Fig. 23 (1)

u

Аккуратно вытянуть жилы кабеля из канала.

 Fig. 23 (2)

u

Прижать  соединительную  накладку  вверх  и  осторожно

вынуть штекер.

 Fig. 23 (3)

Fig. 24

u

Осторожно  высвободить  серый  кабель  из  направ-

ляющей в двери.

 Fig. 24 (1)

u

Отжать соединительную накладку вверх.

 Fig. 24 (2)

u

Осторожно извлечь штекер.

 Fig. 24 (3)

Fig. 25

u

Нажать на соединительную накладку.

 Fig. 25 (1)

u

Вынуть  держатель  кабеля  с  закрепленным  на  нем

кабелем.

 Fig. 25 (2)

4.3.4  Снятие верхней двери

Указание

u

Уберите  продукты  с  полочек  на  дверце,  прежде  чем

снимать дверцу, чтобы продукты не упали.
