Убедитесь, что подготовлен следующий инструмент:

q

Torx® 25 (T25);

q

Torx® 15 (T15);

q

шлицевая отвертка;

q

Рожковый ключ SW10

q

водяной уровень

q

Прилагаемый гаечный ключ с насадкой к Т25

q

При необходимости аккумуляторный шуруповерт

q

При необходимости, стремянка

q

При  необходимости  для  выполнения  монтажных  работ

привлечь второго человека.

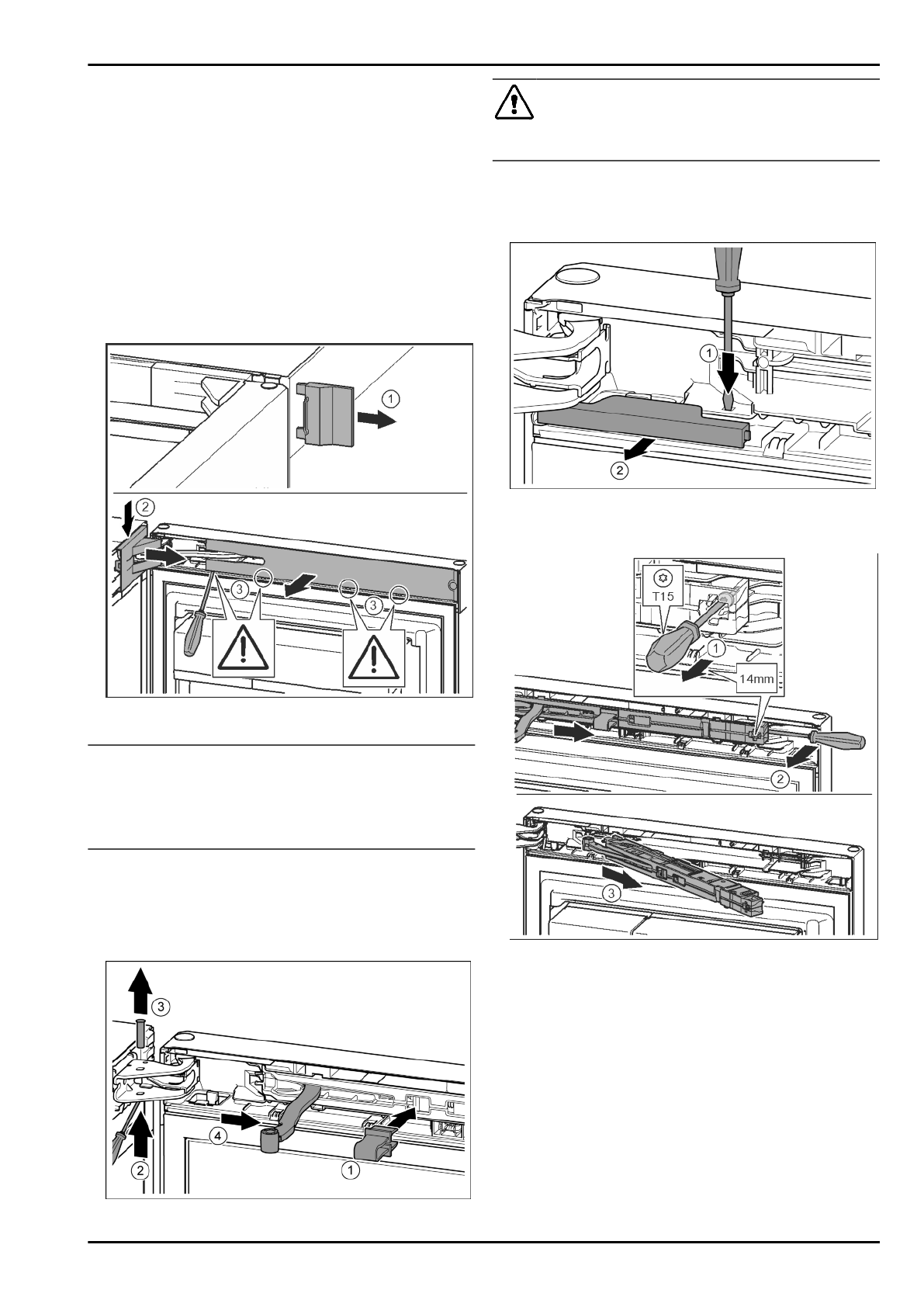

4.3.1  Снятие верхнего амортизатора закры-

вания двери

Fig. 12

u

Открыть верхнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается  неправильно,  что  становится  причиной  недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Снять внешнюю крышку.

 Fig. 12 (1)

u

При  помощи  отвертки  освободить  крышку  опорного

кронштейна  и  отсоединить.  Снять  крышку  опорного

кронштейна.

 Fig. 12 (2)

u

Шлицевой  отверткой  вывести  накладку  из  зацепления

и отвести в сторону.

 Fig. 12 (3)

Fig. 13

ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

u

Зафиксировать предохранитель.

u

Зафиксировать предохранитель в отверстии.

 Fig. 13 (1)

u

Выкрутить палец при помощи отвертки.

 Fig. 13 (2)

u

Извлечь палец движением вверх.

 Fig. 13 (3)

u

Повернуть шарнир в направлении двери.

 Fig. 13 (4)

Fig. 14

u

Нажать накладку шлицевой отверткой.

 Fig. 14 (1)

u

Вынуть крышку из зацепления.

 Fig. 14 (2)

Fig. 15

u

Ослабить  винт  на  узле  амортизатора  с  помощью

отвертки Т15 примерно на 14 мм.

 Fig. 15 (1)

u

Отверткой  со  стороны  ручки  переместиться  за  узел

амортизатора и повернуть вперед.

 Fig. 15 (2)

u

Извлечь узел амортизатора.

 Fig. 15 (3)

Ввод в работу

10

* Наличие в зависимости от модели и комплектации
