4.3.6  Перестановка верхних опорных

частей

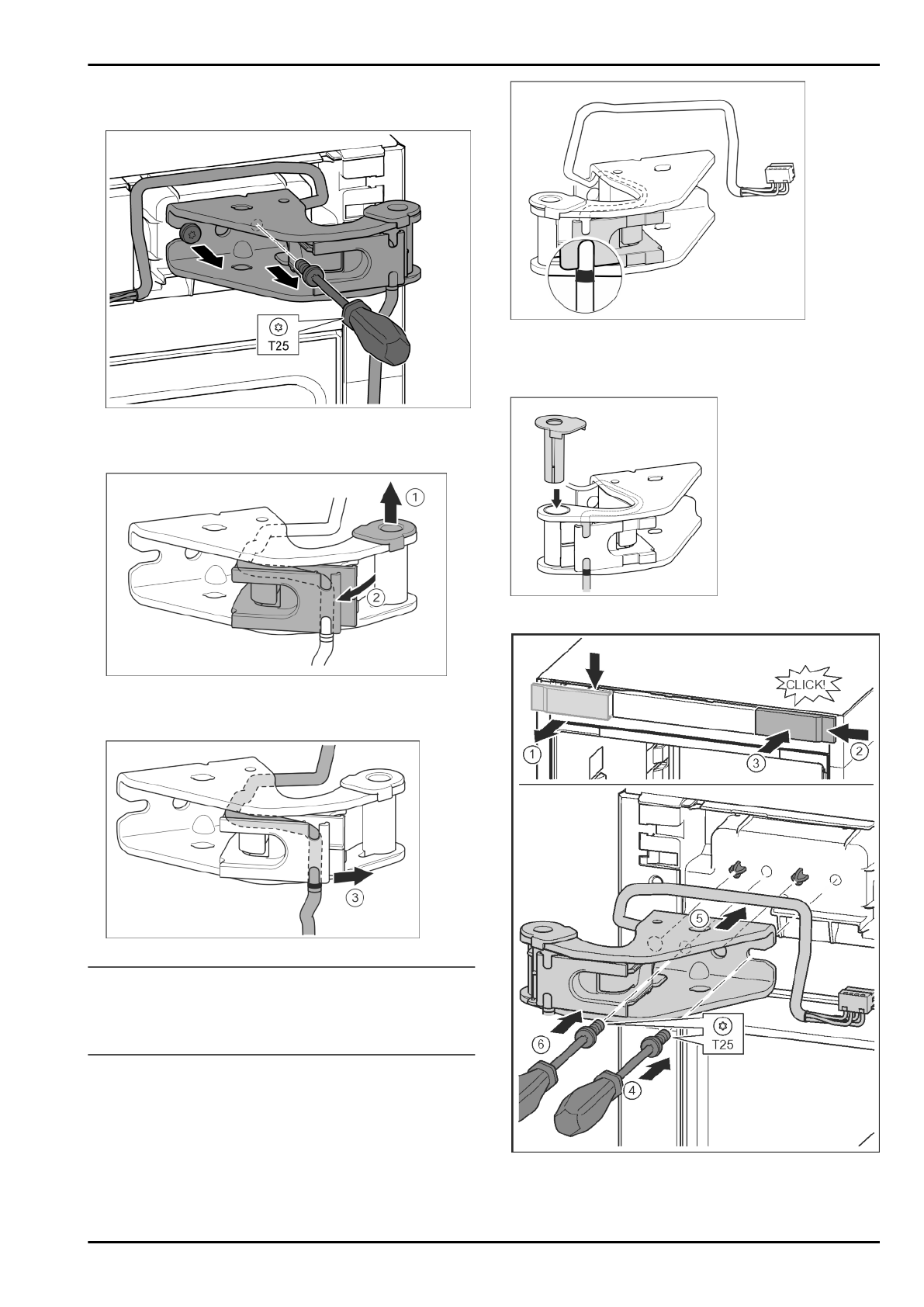

Fig. 28

u

Оба винта выкрутить отверткой Т25.

u

Приподнять и убрать опорный кронштейн и кабель.

Fig. 29

u

Опорную втулку вывести из направляющей.

 Fig. 29 (1)

u

Отвести в сторону держатель кабеля.

 Fig. 29 (2)

Fig. 30

u

Высвободить кабель из направляющей.

 Fig. 30 (3)

ВНИМАНИЕ

Сдавливание кабеля

u

При  прокладке  кабеля  следите  за  маркировкой.  В

держателе  кабеля  прокладывается  более  короткий

конец кабеля, начиная с маркировки.

Fig. 31

u

Вставить кабель, перевернув его в обратную сторону.

w

При  этом  черная  маркировка  должна  находиться  на

краю держателя кабеля.

u

Вернуть держатель кабеля в исходное положение.

Fig. 32

u

Установить  и  зафиксировать  опорную  втулку  с  другой

стороны.

Fig. 33

u

Отпустить крышку и снять сбоку.

 Fig. 33 (1)

u

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

 Fig. 33 (2)

Ввод в работу

14

* Наличие в зависимости от модели и комплектации
