141
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
sm r2 011 -029 -00 9_ a

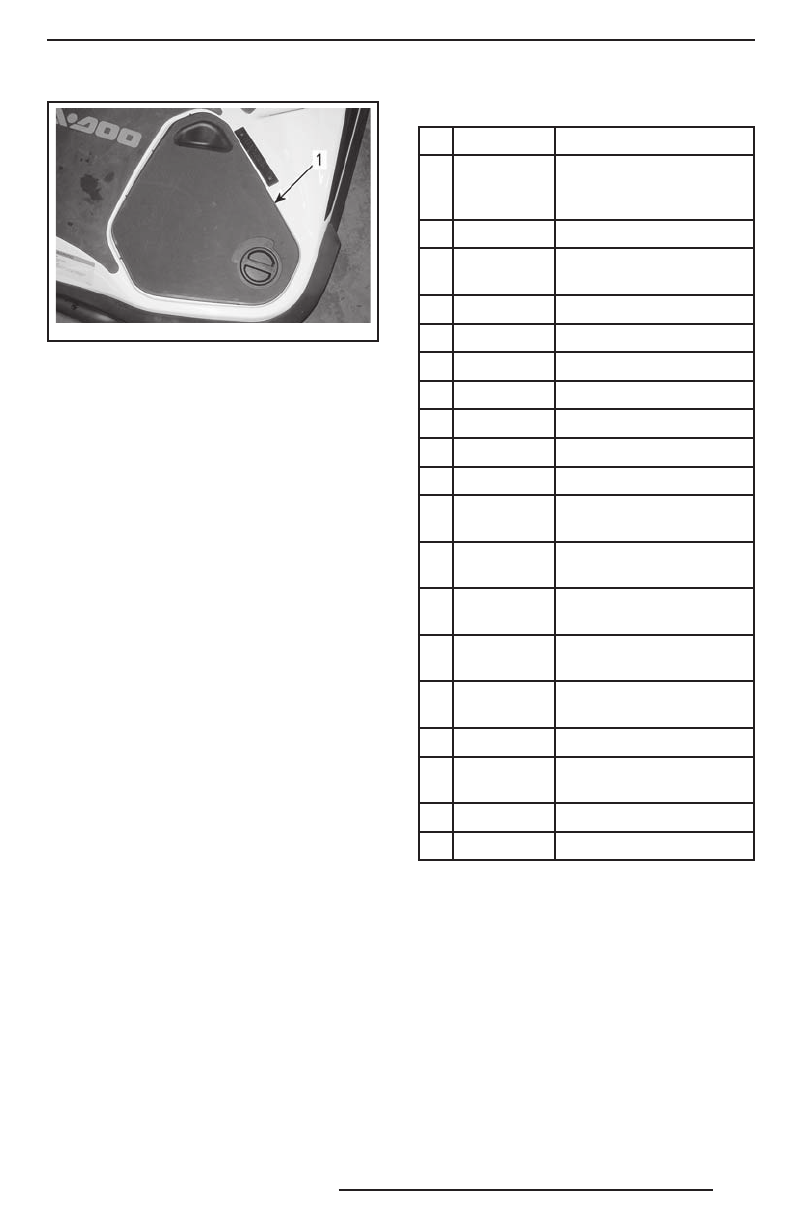

1. Правая панель дост упа
Все модели
Д ля того что бы отк рыть к рышк у бло -
ка предохранителей, сожмите фикс а -
торы и, удерживая их, снимите крышк у.
ПРИМЕЧАНИЕ:
Номиналы и расположе -
ние предохранителей указаны на крыш-
ке блока предохранителей.
Назначение предохранителей
№
НОМИНАЛ
ОПИСАНИЕ
1
5 A
Управление системой
iS (интеллектуальная
подвеска)
2
15 A
Диагностический разъём
3
3 A
Кнопка запуска/останов-
ки двигателя
4
3 A
GPS
5
30 A
iBR
6
30 A
Система зарядки
7
30 A
iS
8
30 A
Аккумуляторная батарея
9
—
Не используется
10
—
Не используется
11
3 A
Глубиномер (если пред-
усмотрен)
12
3 A
Информационный
центр, OTAS и CAPS
13
10 A
Цилиндр 1 (катушка за-
жигания, форсунка)
14
10 A
Цилиндр 2 (катушка за-
жигания, форсунка)
15
10 A
Цилиндр 3 (катушка за-
жигания, форсунка)
16
5 A
Соленоид стартера
17
5 A
Управление системой
iBR
18
10 A
Топливный насос
19
15 A
ECM
