29

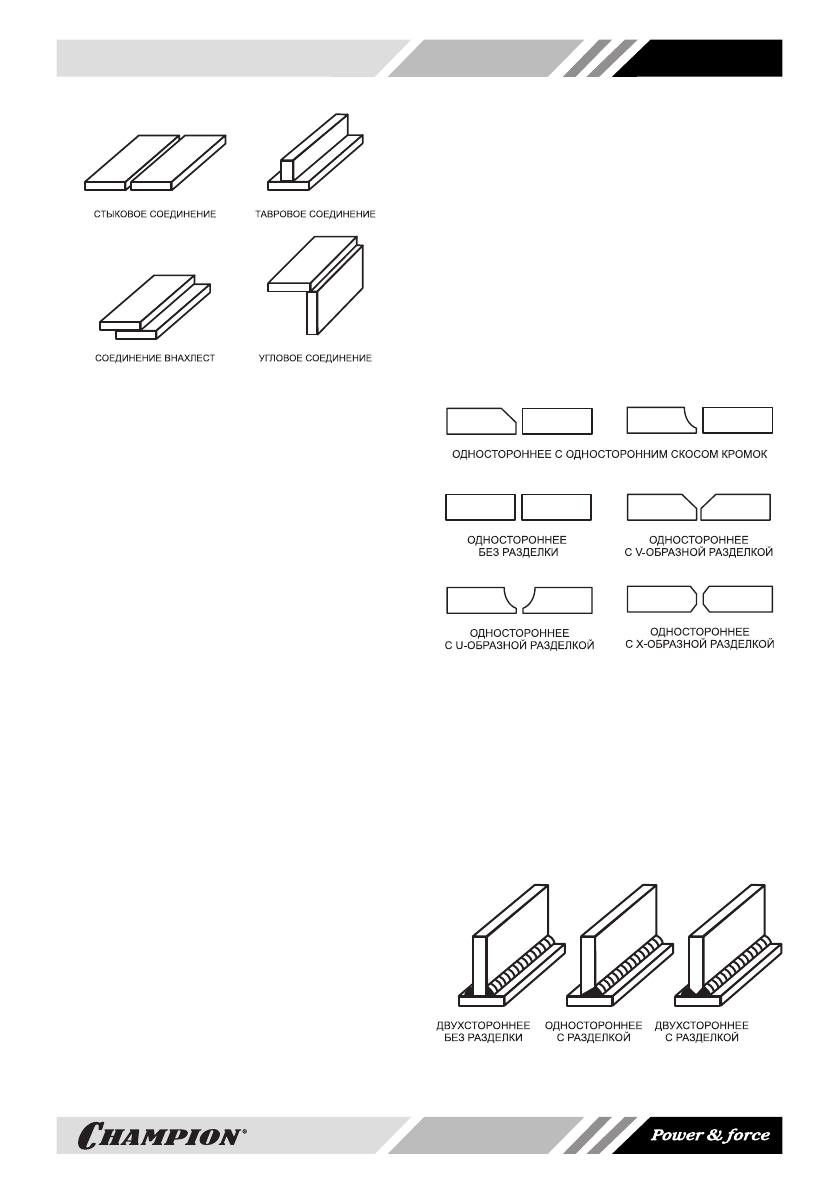

Рис. 19 Основные виды соединений
Каждому виду соединения соответствует
свой тип шва:
шов стыкового соедине
-
ния; шов таврового соединения; шов
соединения внахлест; шов углового со
-
единения.
Стыковое соединение представляет со-
бой соединение двух листов или труб их
торцевыми поверхностями. Данное со-
единение является самым распростра-
ненным, благодаря меньшему расходу
металла и времени на сварку.
В зависимости от расположения шва
стыковое соединение может быть одно-
сторонним и двухсторонним. От подго-
товки соединения под сварку, в зависи-
мости от толщины свариваемых изделий
может быть без скоса кромок и со скосом
кромок.
Одностороннее соединение бе
з скоса кромок
предполагает сварку листов толщиной до
4 мм. Двусторонне соединение бес ско-
са кромок рекомендуется выполнять при
сварке толщин до 8 мм. В обоих случаях
для обеспечения качественного провара,
необходимо делать небольшой зазор при
соединении листов под сварку, около 1-2
мм.
Скос кромок при одностороннем сварном
соединении рекомендуется делать при
толщинах от 4 до 25 мм. Наиболее попу-
лярным является соединение со скосом
кромок V-образного типа. Иногда приме-
няются односторонние скосы кромок и
скосы U-образного типа. Для предотвра-
щения возможностей прожогов во всех
случаях делается небольшое притупле-
ние кромок.
При толщинах от 12 мм и более при дву-
сторонней сварке рекомендуется делать
X-образную разделку, которая имеет ряд
преимуществ перед V-образной раздел-
кой. Эти преимущества заключаются
в уменьшении объема требуемого ме-
талла для заполнения разделки (почти
в 2 раза), и соответственно увеличении
скорости сварки и экономии сварочных
материалов. Основные виды стыковых
соединение представлены на Рис. 20.
Рис. 20 Основные виды стыковых
соединений
Тавровое соединение представляет со-
бой два листа, когда между ними обра-
зуется соединение в виде буквы «Т». Как
и в случае со стыковыми соединениями,
в зависимости от толщины металла вы-
полняется сварка с одной или с обеих
сторон, с разделкой или без. Основные
типы таврового сварного соединения
представлены на Рис. 21.
Рис. 21 Основные виды тавровых
соединений
