13

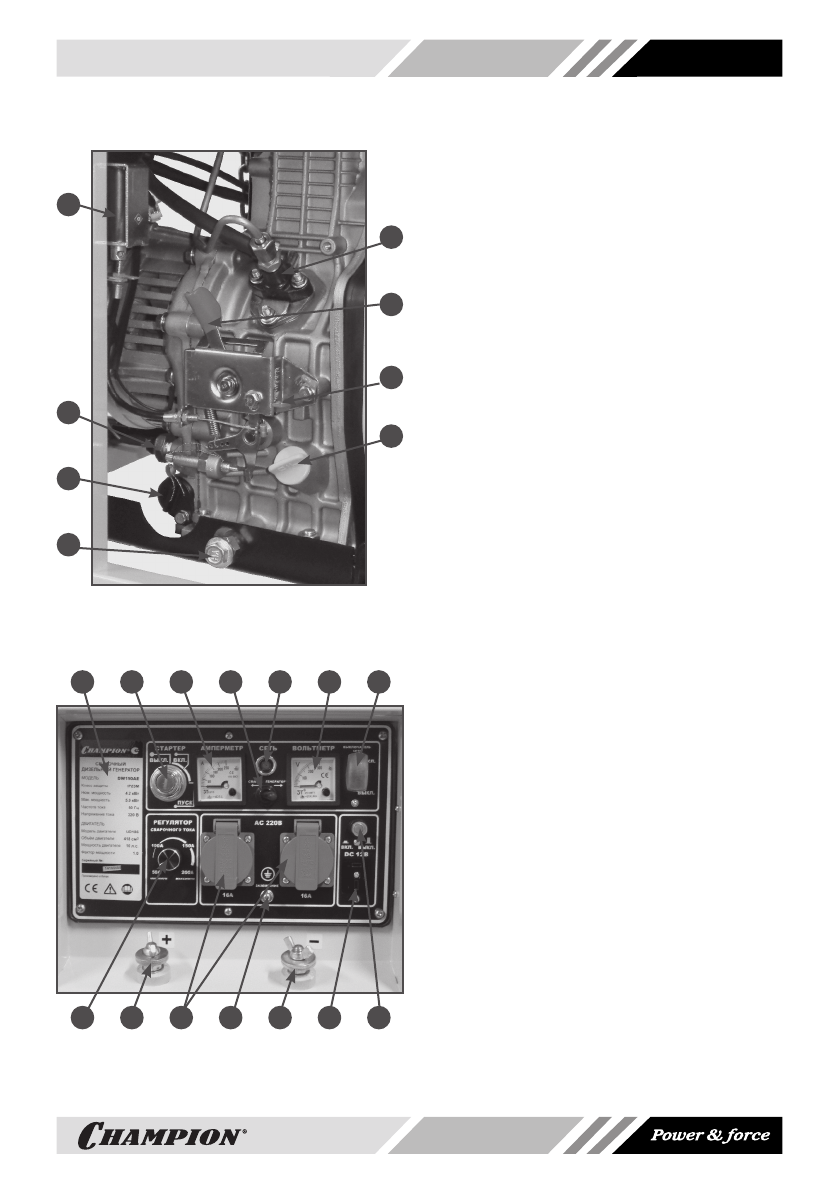

Рис. 2 Двигатель,
вид со стороны панели управления
1. Пробка для слива масла
2. Масляный фильтр
3. Датчик давления масла
4. Блок электромагнитный
с тросом отключения двигателя
5. Топливный насос высокого давления
6. Рычаг включения двигателя
7. Рычаг остановки двигателя
8. Крышка-щуп маслозаливной горловины
Рис. 3 Панель управления
1. Клемма для подключения сварочного
кабеля « + »
2. Клемма заземления
3. Розетки 230В/16А
4. Информационная наклейка
5. Регулятор сварочного тока
6. Замок зажигания
7. Амперметр
8. Переключатель режимов работы
9. Контрольная лампочка сети
10. Вольтметр
11. Выключатель сети
12. Предохранитель розетки 12В
13. Розетка 12В/8,3А
14. Клемма для подключения сварочного
кабеля « - »
1
2
3
4
5
6
8
7
1
2
3
4
5
6
8
11
12
7
13
10
9
14
