56

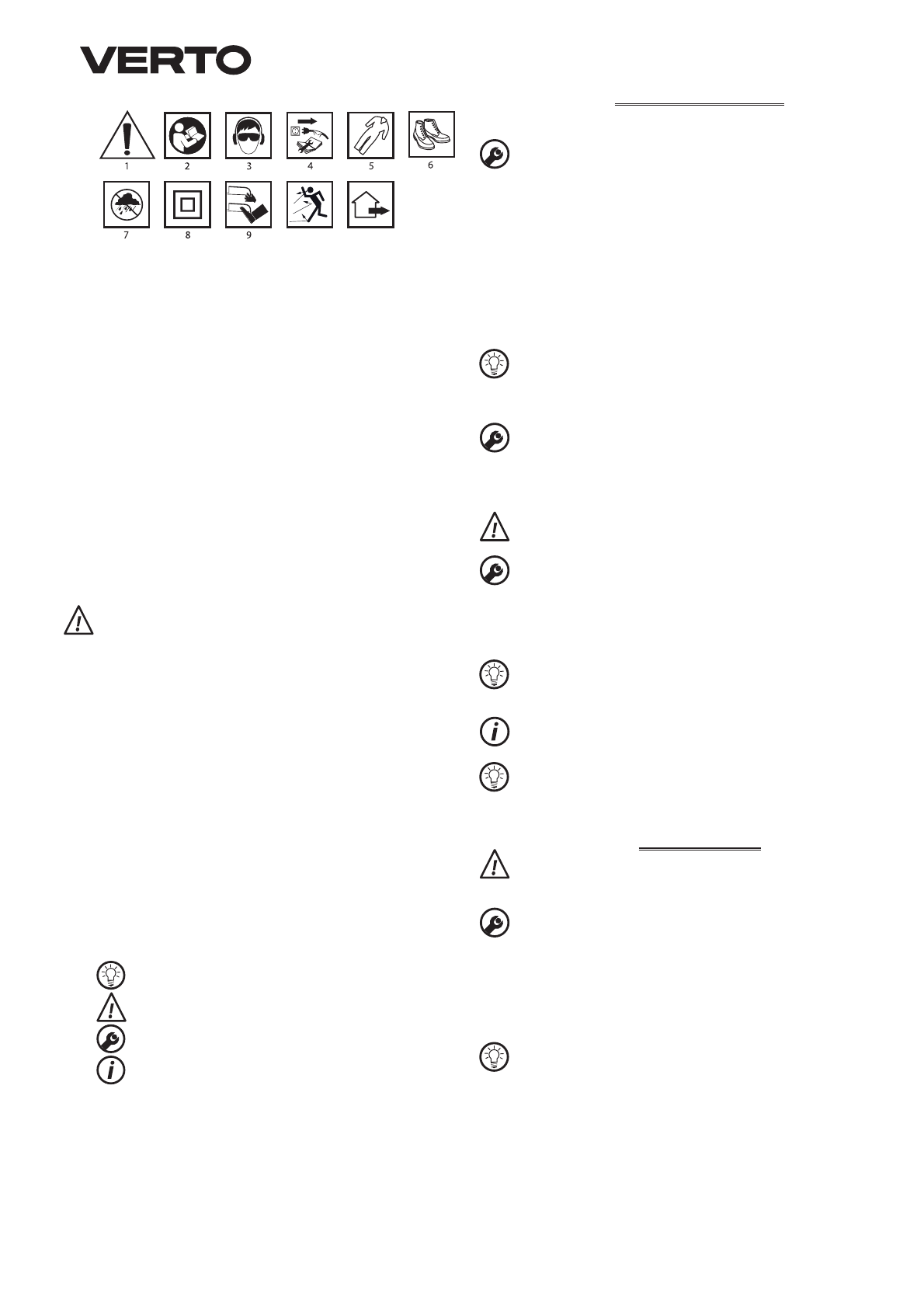

EXPLICATION DES SYMBOLES UTILISÉS

1

0

11

1.

Attention, gardez les mesures de prudence particulières.

2.

Lisez la notice d’emploi, respectez les avertissements et les
consignes de sécurité y contenues !

3.

Utilisez les équipements de protection individuelle (masque-
lunettes de protection, protecteurs d’ouïe).

4.

Déconnectez le câble d’alimentation avant de commencer les
opérations d’entretien ou de réparation.

5.

Portez des  vêtements de protection.

6.

Portez des  chaussures de protection.

7.

Protégez contre l’humidité

8.

Deuxième classe de protection.

9.

N’approchez pas les membres des pièces coupantes.

10.

Attention aux débris.

11.

A utiliser à l’extérieur des locaux.

COMPOSITION ET UTILISATION

La tondeuse de jardin est un matériel de II classe d’isolation. Elle
est entraînée par un moteur de courant alternatif monophasé à
commutation.  La tondeuse est destinée à la tondaison de gazonsdans
les jardins domestiques. Exclusivement les accessoires appropriés de ce
matériel peuvent être utilisés et les indications citées à la notice d’emploi
doivent  être respectées. L’herbe doit être tondue en bandes égales.
La tondeuse peut être poussée ou traînée. La tondeuse est destinée
exclusivement à des applications d’amateurs.

Le matériel ne peut pas être utilisé d’une manière inconforme à sa
destination.

DESCRIPTION DES PAGES GRAPHIQUES

Le numérotage cité ci-après se réfère aux éléments de la tondeuse
présentés sur les pages graphiques de la présente notice d’emploi.

1.

Carter de moteur

2.

Couvercle de sortie d’éjection

3.

Partie inférieure de la poignée

4.

Écrous à papillon de l’articulation

5.

Touche de sécurité d’interrupteur

6.

Levier d’interrupteur

7.

Prise de câble d’alimentation

8.

Poignée

9.

Câble d’alimentation

10.

Panier à herbe

11.

Carter de tondeuse

12.

Roue porteuse

13.

Couvre-moyeu de roue porteuse

14.

Poignée de manutention

* Des différences entre la figure et le produit peuvent se présenter.

DESCRIPTION DES SYMBOLES GRAPHIES UTILISES

 ATTENTION

 AVERTISSEMENT

 MONTAGE/REGLAGES

 INFORMATION

EQUIPEMENT ET ACCESSOIRES

1.  Partie inférieure de la poignée

- 2 pièces

2.  Poignée

- 1 pièce

3

. Panier

à herbe

- 1 jeu

4

. Boulons+

écrous

à papillon

- 2 jeux

5

.  Vis

- 2 pièces

6

.  Roues porteuses + couvre-moyeux

4

 jeux

7.  Prise de câble d’alimentation

- 1 pièce

8

.  Agrafes de fixation de câble

- 2 pièces

9

. Goupille

4

 pièces

PREPARATION AU TRAVAIL

DU PANIER A HERBE



Placer les pièces inférieures de la poignée (

3

) dans le carter la

tondeuse (

11

) (

fig. A

).



Fixer les pièces inférieures de la poignée (

3

) avec les vis fournies (

fig. B

).



Monter la prise de câble d’alimentation (

7

) sur la poignée (

8

)



Avec les boulons et les écrous à papillon (

a

) visser les pièces inférieures

de la poignée (

3

) et la poignée (

8

) (

fig. C

).



Fixer le câble d’alimentation de moteur à la poignée avec les agrafes
fournies.



Soulever le couvercle de sortie (

2

) et suspendre le panier à herbe (

10

à la sortie, en utilisant deux crochets (

b

) dans la partie supérieure du

carter de tondeuse (

fig. D

).

Le panier à herbe (

10

) est maintenu en position appropriée par les forces

du ressort de couvercle de sortie (

2

). Le panier à herbe possède  un

manche pour la manutention en vue de le vider d’herbe coupée.

La poignée doit être montée de la manière que le levier
d’interrupteur se trouve du côté droit. Il faut toujours se rassurer
que le panier à herbe est fixé d’une manière appropriée.

MONTAGE DES ROUES PORTEUSES



Encastrer la roue porteuse (

12

) sur l’axe de roue et la protéger avec

une goupille.



En pressant, monter le couvre-moyeu de roue porteuse (

13

).



Répétez l’opération décrite ci-avant avec les autres roues porteuses.

REGLAGE DE HAUTEUR DE TONDAISON

Avant de changer de réglage de hauteur de tondaison, il faut arrêter
la tondeuse et sortir la fiche du câble d’alimentation de la prise du
secteur.

En fonction de la hauteur de tondaison, les roues porteuses (

12

) de

tondeuse peuvent être fixées en trois positions différentes. Les positions
particulières correspondent aux hauteurs de tondaison 2

5

45

 et

65

 mm.



Tourner la tondeuse «sur le côté ».



Saisir l’axe de roues porteuses et retirer (

fig. E

).



Déplacer en position sélectionnée.



Répéter l’opération avec l’autre paire de roues.

La hauteur de tondaison doit être réglée de la même manière sur
toutes les quatre roues porteuses.

PROTECTION DU CABLE D’ALIMENTATION

Avant de procéder au travail, il faut placer la fiche du câble d’alimentation
(

9

) dans la prise de la rallonge et serrer le câble de la rallonge dans la

prise de câble d’alimentation (

7

) (

fig. F

).

Il est permis d’utiliser pour la tondeuse uniquement des rallonges
prévues pour l’usage à l’extérieur des locaux. La section des câbles
de la rallonge doit s’élever à au moins 1,5 mm2 et sa longueur
maximale ne peut pas dépasser 60 m.

TRAVAIL / REGLAES

La tension d’alimentation doit correspondre à la valeur de tension
citée sur la plaque signalétique de la tondeuse.

MISE EN MARCHE - ARRET

La tondeuse est équipée en touche de sécurité d’interrupteur
protégeant contre une mise en marche accidentelle.
Mise en marche



Enfoncer la touche de sécurité d’interrupteur (

5

) et maintenir (

fig. G

).



Retirer le levier d’interrupteur (

6

) vers la poignée (

8

) et maintenir (

fig. H

).



Lâcher la pression sur la touche de sécurité d’interrupteur (

5

).

Arrêt



Lâcher le levier d’interrupteur (

6

) et attendre jusqu’à ce que le couteau

coupant arrête de tourner.

A chaque fois, pendant la mise en marche, il faut enfoncer la
touchede sécurité d’interrupteur. N’entreprendre jamais de
tentatives de verrouiller la touche  de sécurité d’interrupteur ou le
levier d’interrupteur en position de marche.
Si la rallonge subit un endommagement, il faut immédiatement
sortir la fiche de la prise du secteur. Ne travailler jamais avec un
câble d’alimentation endommagé. Toutes les pièces doivent être
montées d’une manière appropriée et satisfaire aux exigences
assurant un travail correct de la tondeuse. Lorsqu’un élément de
sécurité ou une pièce quelconque sont endommagés, ils doivent
être immédiatement répares ou remplacés.
Après l’arrêt du moteur, les pièces coupantes sont encore en
rotation. Maintenez le câble allongé loin des éléments coupants.
