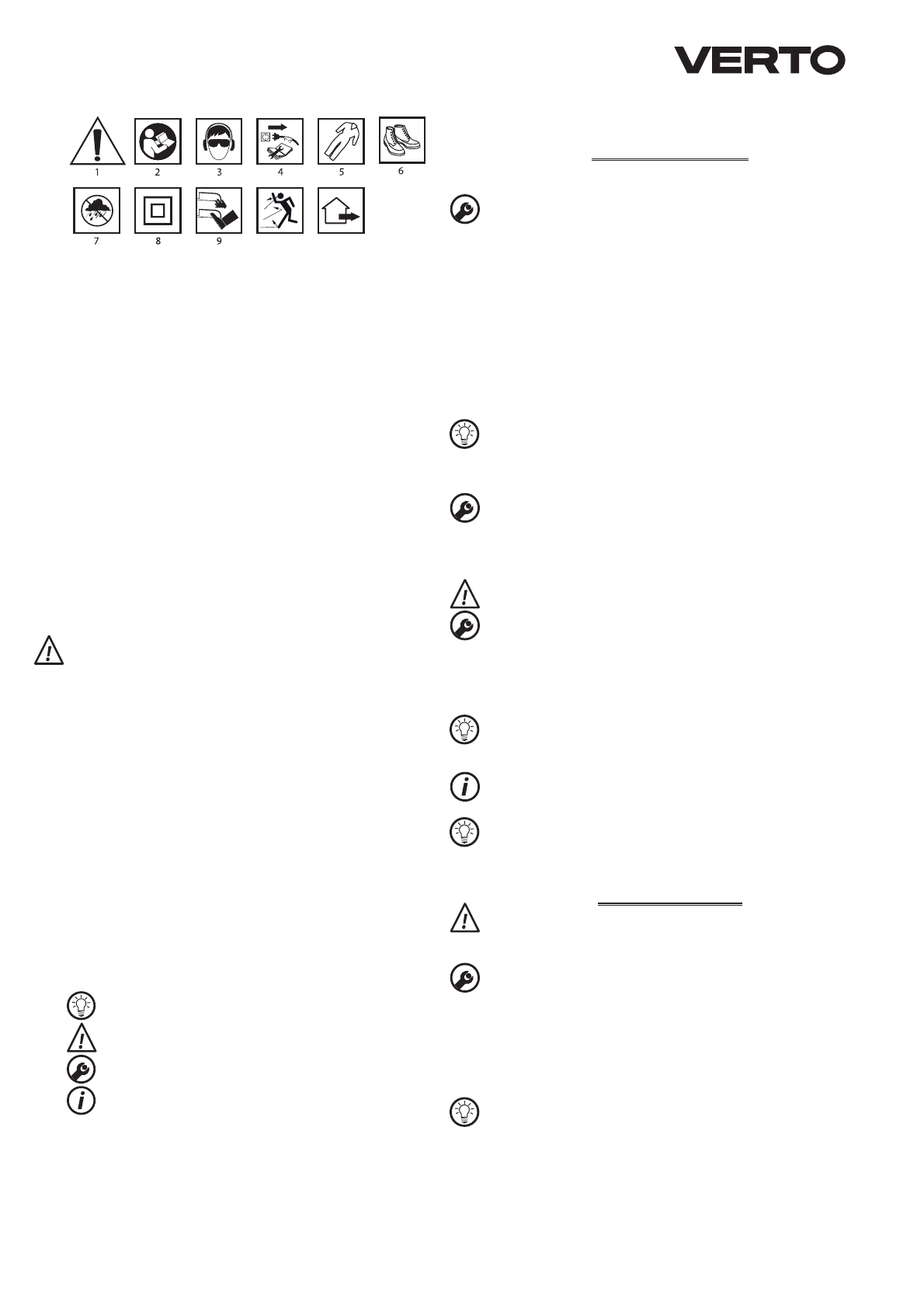

ПИКТОГРАММЫ
1
0
11
1.
Внимание! Соблюдайте меры предосторожности.
2.
Прочитайте руководство по эксплуатации, соблюдайте указания и
правила техники безопасности, приведенные в руководстве!
3.
Пользуйтесь средствами индивидуальной защиты (защитными
очками, наушниками).
4.
Отключите шнур питания перед ремонтно-наладочными
работами.
5.
Пользуйтесь защитной одеждой.
6.
Пользуйтесь защитной обувью.
7.
Защищайте от дождя и влаги.
8.
Второй класс защиты.
9.
Не приближайте конечности к режущим элементам.
10.
Осторожно. Осколки.
11.
Для работы снаружи помещений.
КОНСТРУКЦИЯ И ПРИМЕНЕНИЕ
Газонокосилка – это оборудование, имеющее II класс защиты.
Оборудована однофазным коллекторным двигателем переменного
тока. Газонокосилка предназначена для кошения газонов
вокруг дома и работы в саду. При работе с газонокосилкой
используйте только те дополнительные принадлежности, которые
предусмотрены для работы с данной газонокосилкой, а также
соблюдайте указания, приведенные в настоящем руководстве по
эксплуатации. Скашивайте траву ровными полосами. Газонокосилка
предназначена исключительно для использования в быту.
Запрещается применять оборудование не по назначению.
ОПИСАНИЕ К ГРАФИЧЕСКИМ ИЗОБРАЖЕНИЯМ
Перечисленная ниже нумерация касается элементов инструмента,
представленных на страницах с графическими изображениями.
1.
Корпус двигателя
2.
Откидная крышка выброса травы
3.
Нижняя часть рукоятки
4.
Барашковые гайки шарнира рукоятки
5.
Кнопка безопасности
6.
Скоба управления
7.
Фиксатор провода
8.
Верхняя рукоятка
9.
Шнур питания
10.
Травосборник
11.
Корпус газонокосилки
12.
Колеса
13.
Колпак колеса
14.
Рукоятка для переноски
* Внешний вид приобретенного электроинструмента может незначительно
отличаться от изображенного на рисунке
ОПИСАНИЕ К ГРАФИЧЕСКИМ ИЗОБРАЖЕНИЯМ
ВНИМАНИЕ
ВНИМАНИЕ - ОПАСНОСТЬ!
СБОРКА/НАСТРОЙКА
ИНФОРМАЦИЯ
ОСНАЩЕНИЕ И ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
1. Нижняя часть рукоятки
- 2 шт.
2. Верхняя часть рукоятки
- 1 шт.
3
. Травосборник
- 1 компл.
4
. Болты + барашковые гайки
- 2 компл.
5
. Винты
- 2 шт.
6
. Колеса + колпаки
-
4
компл.
7. Фиксатор провода
- 1 шт.
8
. Клипсы для крепления шнура питания - 2 шт.
9
. Штифт
-
4
шт.
ПОДГОТОВКА К РАБОТЕ
МОНТАЖ РУКОЯТКИ / ТРАВОСБОРНИКА
•
Вставьте нижнюю часть рукоятки (
3
) в отверстия в корпусе
газонокосилки (
11
) (
рис. A
).
•
Закрепите нижнюю часть рукоятки (
3
) с помощью винтов (в
комплекте) (
рис. B
).
•
Закрепите фиксатор шнура питания (
7
) на верхней рукоятке (
8
)
•
С помощью винтов и барашковых гаек (
a
) соедините нижнюю
часть рукоятки (
3
) с верхней (
8
) (
рис. C
).
•
Прикрепите шнур питания к верхней рукоятке, используя клипсы
(в комплекте).
•
Поднимите крышку выброса травы (
2
) и подвесьте травосборник
(
10
) на захватах (
b
), расположенных в верхней части
газонокосилки (
рис. D
).
Травосборник (
10
) удерживает в надлежащем положении пружина
откидной крышки (
2
). Травосборник оснащен ручкой для удобного
удаления скошенной травы.
Верхнюю часть рукоятки закрепляйте таким образом, чтобы
скоба управления находилась с правой стороны. Убедитесь в
правильном закреплении травосборника.
МОНТАЖ КОЛЕСИКОВ
•
Наденьте колесики (
12
) на ось и ограничьте перемещение
штифтами.
•
Вдавливая, установите колпаки на колеса (
13
).
•
Повторите те же самые действия с остальные колесами.
РЕГ УЛИРОВКА ВЫСОТЫ КОШЕНИЯ
Приступая к регулировке высоты кошения, выключите
газонокосилку и выньте вилку шнура питания из розетки.
В зависимости от высоты кошения, колесики (
12
) газонокосилки
можно установить в трех позициях. Каждая позиция отвечает высоте
кошения - 2
5
,
45
и
65
мм.
•
Положите газонокосилку „на бок”.
•
Оттяните колесики (
рис. E
).
•
Поставьте их в выбранное положение.
•
Таким же образом отрегулируйте положение второй пары колес
Для всех четырех колесиков устанавливайте одинаковую
высоту кошения.
ЗАЩИТА ШНУРА ПИТАНИЯ
Приступая к работе, вставьте вилку шнура питания (
9
) в розетку
удлинителя и закрепите провод удлинителя с помощью фиксатора
шнура питания (
7
) (
рис. F
).
Для работы с газонокосилкой разрешается использовать
удлинители, предназначенные для работы вне помещений.
Сечение жил удлинителя должно составлять минимум
1,5 мм
2
, а максимальная длина не должна превышать 60 м.
РАБОТА / НАСТРОЙКА
Напряжение сети должно соответствовать напряжению,
указанному на шильдике газонокосилки.
ВК ЛЮЧЕНИЕ – ВЫК ЛЮЧЕНИЕ
Газонокосилка оснащена кнопкой безопасности, защищающей
от случайного включения.
Включение
•
Нажмите кнопку безопасности (
5
) и придержите (
рис. G
).
•
Притяните скобу управления (
6
) к рукоятке (
8
) и придержите (
рис. H
).
•
Отпустите кнопку безопасности (
5
).
Выключение
•
Отпустите скобу управления (
6
) и подождите до полной остановки
лезвий.
Всегда включая газонокосилку необходимо нажать кнопку
безопасности. Запрещается пытаться заблокировать скобу
управления и кнопку безопасности во включенном положении.
В случае повреждения удлинителя, вилку газонокосилки
следует немедленно вынуть из розетки. Запрещается работать
с поврежденным шнуром питания. Все комплектующие
должны быть закреплены надлежащим образом и
отвечать требованиям, обеспечивающим надежную работу
газонокосилки. Любой поврежденный элемент газонокосилки
должен быть сразу отремонтирован или заменен.
