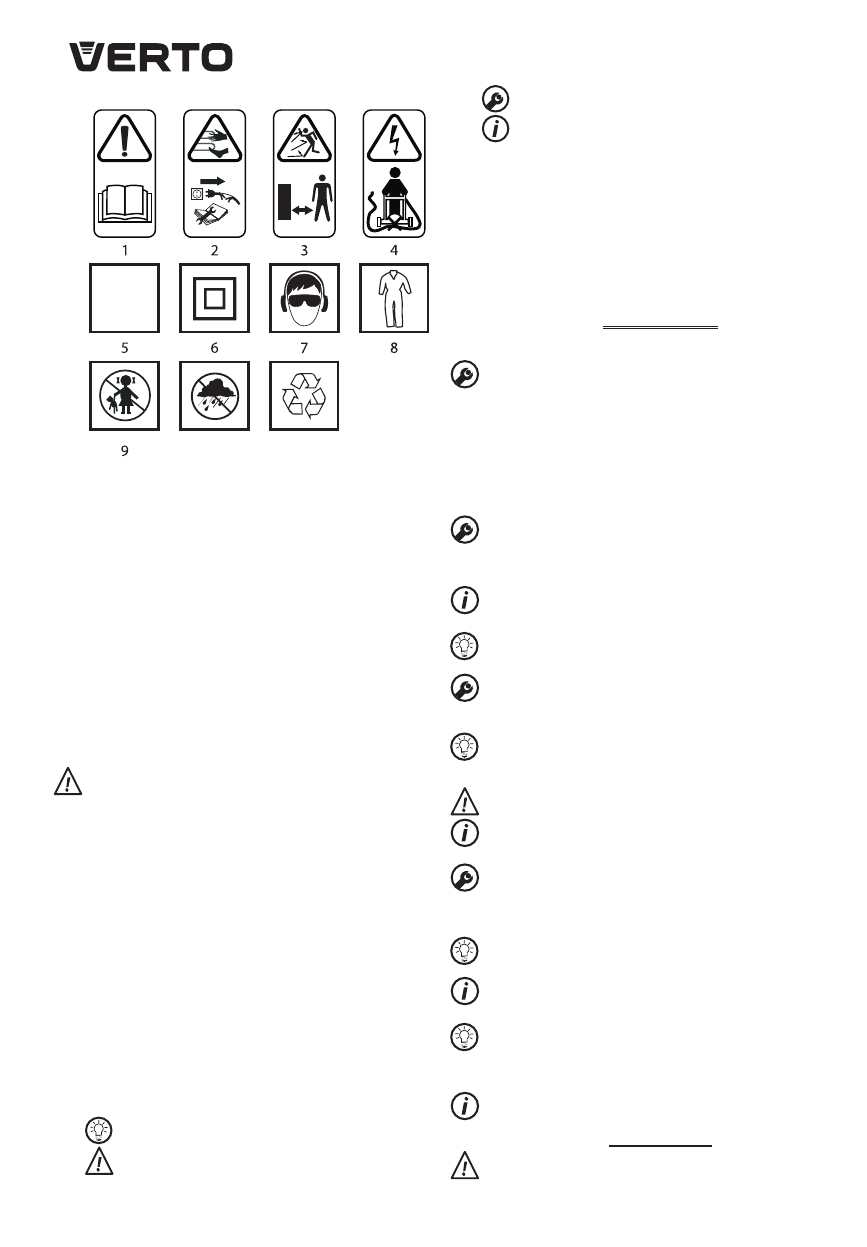

Objašnjenje korišćenih piktograma:
10
11
IPX4
1.
UPOZORENJE Pročitati uputstvo za upotrebu
2.
Osobe sa strane treba da budu na odgovarajućoj udaljenosti
3.
Pazi na oštre ivice sečiva. Sečiva se obrću nakon uključivanja motora
- Isključiti iz struje pre konzervacije ili kada je strujni kabl oštećen
4.
Držati savitljivi strujni kabl dalje od elemenata za sečenje
5.
Klasa bezbednosti IPX4
6.
Druga klasa bezbednosti
7.
Koristiti sredstva za ličnu zaštitu (zaštitne naočari, zaštitu za sluh)
8.
Koristiti zaštitnu odeću
9.
Deci je zabranjen pristup uređaju
10.
Čuvati uređaj od vlage
11.
Reciklaža
IZRADA I NAMENA
Električna kosilica je uređaj sa izolacijom II klase. Napaja se preko
jednofaznog motora naizmenične struje. Kosilica je namenjena za
košenje travnjaka u kućnim baštama. Potrebno je koristiti isključivo
onaj pribor koji odgovara datom uređaju i pridržavati se saveta datih
u uputstvu za upotrebu. Travu treba kositi u ravnomernim talasima.
Kosilica može da se gura ili vuče. Kosilica je namenjena isključivo za
amatersku upotrebu.
Zabranjeno je koristiti uređaj suprotno od njegove namene.
OPIS GRAFIČKIH STRANA
Dole data numeracija odnosi se na elemente uređaja koji su predstavljeni
na grafičkim stranama datog uputstva.
1.
Kućište motora
2.
Transportna drška
3.
Poklopac izlaza
4.
Donja strana drške
5.
Drška strujnog kabla
6.
Taster bezbednosti startera
7.
Strujna utičnica
8.
Ručica startera
9.
Drška
10.
Koš za travu
11.
Kućište kosilice
12.
Točak
13.
Ručica blokade drške
14.
Ručica blokade donje drške
15.
Ručica za postavljanje visine košenja
16.
Sečivo
* Mogu se pojaviti razlike između crteža i proizvoda.
OPIS KORIŠĆENIH GRAFIČKIH ZNAKOVA
PAŽNJA
UPOZORENJE
MONTIRANJE/SASTAVLJANJE
INFORMACIJA
OPREMA I DODACI
1. Koš za travu ( 3 elementa)
- 1 komplet
2. Drška koša za travu
- 1 kom.
3. Drška
- 1 kom.
4. Točak + poklopci
- 4 kompleta
5. Pljosnata platna
- 4 kom.
6. Rascepka
- 4 kom.
7. Drška strujnog kabla
- 1 kom.
8. Stege za pričvršćivanje kabla
- 2 kom.
9. Ručica blokade drške + matica
- 2 kompleta
PRIPREMA ZA RAD
MONTAŽA DRŠKE
•
Otpustiti odvajajući obe ručice blokade donje drške (
14
) i postaviti
obrćući donji deo drške (
4
) u odabrani najzgodniji položaj (
slika A
).
•
Montirati dršku strujnog kabla (
5
) na dršku (
9
).
•
Montirati dršku (
9
) na donji deo drške (
4
) dobijenim ručicama blokade
drške (
13
), podesiti i obezbediti pritiskajući ručicu (drška treba da
bude montirana tako da se strujna utičnica (
7
) nalazi sa desne strane)
(
slika B
).
•
Pričvrstiti strujni kabl motora na dršku uz pomoć dobijenih stega
(
slika C
).
MONTAŽA KOŠA ZA TRAVU
•
Povezati obe polovine koša za travu (
10
) (
slika E
).
•
Montirati dršku na poklopcu koša i postaviti poklopac na koš (
10
)
(
slika F
).
•
Postaviti poklopac izlaza (
3
) i okačiti koš za travu (
10
) na izlaz koristeći
dve kuke ( a) na gornjem delu kućišta kosilice (
11
) (
slika G
).
Koš za travu (
10
) održava se u odgovarajućem položaju uz pomoć sile
opruge poklopca izlaza (
3
). Koš za travu poseduje zgodnu dršku za
prenošenje kako bi se iz koša ispraznila isečena trava.
Uvek treba da se uveri da je koš za travu pravilno pričvršćen.
MONTAŽA TOČKOVA
•
Postaviti točak (
12
) na osu točka, postaviti pljosnatu podlošku i
obezbediti rascepkom (
slika H
).
•
Montirati poklopac pritiskajući njegove kuke u otvore točka (
12
) (
slika I
).
•
Ponoviti opisanu radnju za ostale točkove.
Manji točak treba da bude montiran sa prednje strane, a veći točak
sa zadnje strane kosilice.
POSTAVLJANJE VISINE KOŠENJA
Pre promene podešavanja visine košenja potrebno je kosilicu
isključiti i izvaditi utikač strujnog kabla iz strujne utičnice.
Visina košenja reguliše se uz pomoć ručice visine košenja u šest položaja.
Pojedinačni položaji odgovaraju visini košenja od 20, 30, 40, 50, 60, 70
mm.
•
Izvući ručicu regulacije visine košenja (
15
) (
slika J
).
•
Pomerajući ručicu regulacije košenja odabrati odgovarajuću visinu
košenja.
•
Postaviti ručicu regulacije visine košenja u jedan od odabranih
udubljenja blokade ručice regulacije visine košenja na kućištu kosilice.
Visina košenja postavlja se istovremeno na sva četiri točka.
OBEZBEĐIVANJE STRUJNOG KABLA
Pre pristupanja poslu, potrebno je utikač produžnog kabla postaviti u
strujnu utičnicu (
7
) i pričvrstiti produžni kabl na dršku strujnog kabla (
5
)
(
slika L
) a zatim uključiti u struju.
Za kosilicu je dozvoljeno koristiti isključivo produžne kablove
predviđene za spoljnu upotrebu. Prečnik produžnog kabla treba da
iznosi 1,5 mm
2
a njegova maksimalna dužina ne sme da prelazi 50m.
TRANSPORTNA DRŠKA
Kosilica poseduje zgodnu i praktičnu transportnu dršku (
2
) za
prenošenje.
RAD / POSTAVKE
Napon mreže mora odgovarati visini napona koji je dat na
nominalnoj tablici kosilice.
