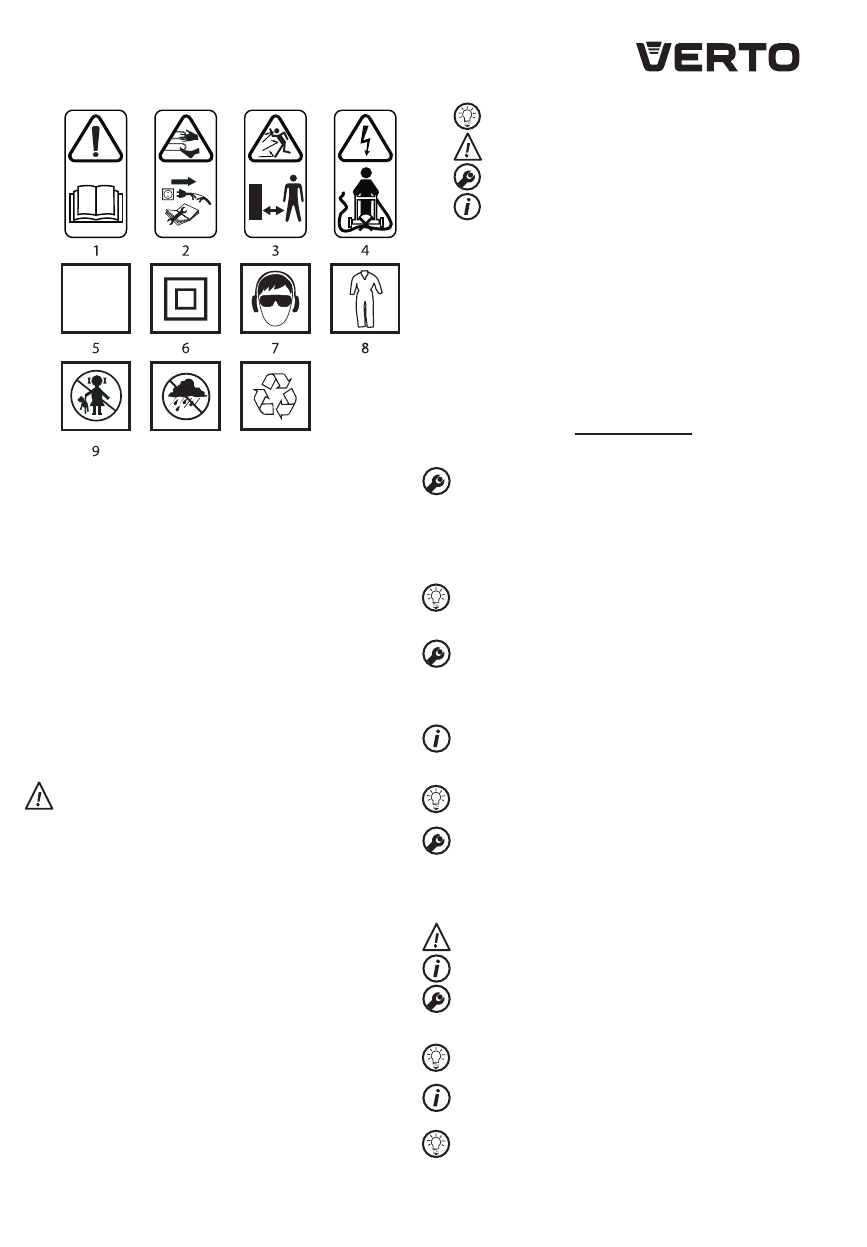

Objašnjenje korištenih piktograma
10
11
IPX4
1.
UPOZORENJE! Pročitajte upute za korištenje
2.
Strane osobe trebaju biti u odgovarajućoj udaljenosti od uređaja.
3.
Pazite na oštre rubove noževa. Noževi se okreću i nakon isključivanja
motora – izvucite utikač iz mrežne utičnice prije aktivnosti na
održavanju uređaja i kad je mrežni kabel oštećen.
4.
Fleksibilni mrežni kabel čuvajte podalje od reznog elementa
5.
Klasa zaštite IPX4
6.
Druga klasa zaštite
7.
Koristite sredstva individualne zaštite (zaštitne gogle, antifone)
8.
Nosite zaštitnu odjeću
9.
Uređaj držite van dohvata djece.
10.
Uređaj štitite od vlage
11.
Reciklaža
KONSTRUKCIJA I NAMJENA
Električna kosilica je uređaj II klase izolacije. Pokreće ha jednofazni
komutatorski motor izmjenične struje. Kosilica je namijenjena za
košenje trave u kućnom vrtu. Upotrebljavajte opremu i dodatni pribor
koji su namijenjeni isključivo za taj uređaj i pridržavajte se napomena
navedenih u uputama za uporabu. Travu treba kositi u ravnim redovima.
Kosilicu možete vući ili gurati. Kosilica je namijenjena isključivo za
amatersku uporabu.
Zabranjena je nenamjenska uporaba uređaja.
OPIS GRAFIČKIH STRANICA
Dolje navedeni brojevi se odnose na elemente uređaja prikazane na
grafičkim stranicama dotičnih uputa.
1.
Kućište motora
2.
Transportna ručka
3.
Poklopac ispuha
4.
Donji dio rukohvata
5.
Držač mrežnog kabela
6.
Gumb sigurnosnog prekidača
7.
Priključak napajanja
8.
Poluga prekidača
9.
Rukohvat
10.
Spremnik za travu
11.
Kućište kosilice
12.
Kotač
13.
Leptiraste matice zgloba
14.
Poluga blokade donjeg rukohvata
15.
Poluga postavljanja visine košnje
16.
Rezni nož
* Moguće su razlike između crteža i proizvoda.
OPIS KORIŠTENIH GRAFIČKIH ZNAKOVA
POZOR
UPOZORENJE
MONTAŽA/POSTAVKE
INFORMACIJA
PRIBOR I OPREMA
1. Spremnik za travu ( 3 elementa)
- 1 set.
2. Rukohvat spremnika za travu
- 1 kom
3. Rukohvat
- 1 kom.
4. Kotači + naplatci
- 4 set.
5. Plosnati podložak
- 4 kom.
6. Rascjepka
- 4 kom.
7. Držač za mrežni kabel
- 1 kom.
8. Zatvarači za držanje kabela
- 2 kom.
9. Klinovi
- 2 kom.
10. Donji dio rukohvata
- 2 kom.
11. Vijci + leptiraste matice
- 2 set.
PRIPREMA ZA RAD
MONTAŽA RUKOHVATA
•
Donje dijelove rukohvata (
4
) namjestite na kućište kosilice (
11
) (
crtež A
).
•
Montirajte donje dijelove rukohvata (
4
) pomoću isporučenih klinova
(
crtež B
).
•
Držač mrežnog kabela (
5
) montirajte na rukohvat (
9
).
•
Pomoću vijaka i leptirastih matica zgloba (
13
) spojite donje dijelove
rukohvata (
4
) i sam rukohvat (
9
) (
crtež C
).
•
Kabel za napajanje motora fiksirajte na rukohvat pomoću isporučenih
zatvarača (
crtež D
).
Rukohvat treba montirati tako da se poluga prekidača nađe s desne
strane.
MONTAŽA SPREMNIKA ZA TRAVU
•
Spojite obje polovice spremniku za travu (
10
) (
crtež E
).
•
Na poklopcu spremnike montirajte držač i ugradite poklopac za
spremniku (
10
) (
crtež F
).
•
Podignite poklopac izlaza (
3
) i zakačite spremniku za travu (
10
) na
izlaz, koristeći dvije kuke (
a
) na gornjem dijelu kućišta kosilice (
11
)
(
crtež G
).
Spremnik za travu (
10
) se održava u pravilnom položaju pomoću snage
opruge poklopca ispuha (
3
). Spremnik za travu je opremljen udobnom
ručkom koja olakšava premještanje spremnika prilikom njegovog
pražnjenja.
Uvijek provjerite je li spremnik za travu pravilno namješten.
MONTAŽA KOTAČA
•
Kotač (
12
) montirajte na osovinu kotača, namjestite plosnati podložak
i osigurajte s rascjepkom (
crtež H
).
•
Montirajte naplatak pritišćući njegove klinove u otvore kotača (
12
)
(
crtež I
).
•
Naveden postupak ponovite za ostale kotače.
POSTAVLJANJE VISINE KOŠNJE
Prije promjene postavljene visine košnje kosilicu isključite i utikač
mrežnog kabela izvucite iz mrežne utičnice.
Ovisno o visini košnje kotače (
12
) kosilice možete montirati u tri
položaja. Pojedini položaji odgovaraju visini košnje od 25, 40 i 55 mm.
•
Kosilicu okrenite „na bok”.
•
Primite osovinu kotača i odvucite je (
crtež J
).
•
Postavite u odabrani položaj (
crtež K
).
•
Ponovite postupak za drugi par kotača.
Postavite istu visinu košnje na sva četiri kotača.
ZAŠTITA MREŽNOG KABELA
Prije početka rada utikač produžnog kabela namjestite u priključak za
napajanje (
7
) i vod produžnog kabela stegnite u držaču za mrežni kabel
(
5
) (
crtež L
) te priključite na mrežno napajanje.
Za kosilicu se smiju priključivati isključivo produžni kabeli
namijenjeni za vanjsku uporabu. Presjek žila produžnog kabela
treba iznositi 1,5 mm
2
a njegova maksimalna dužina ne smije
prekoračiti 50m.
