36

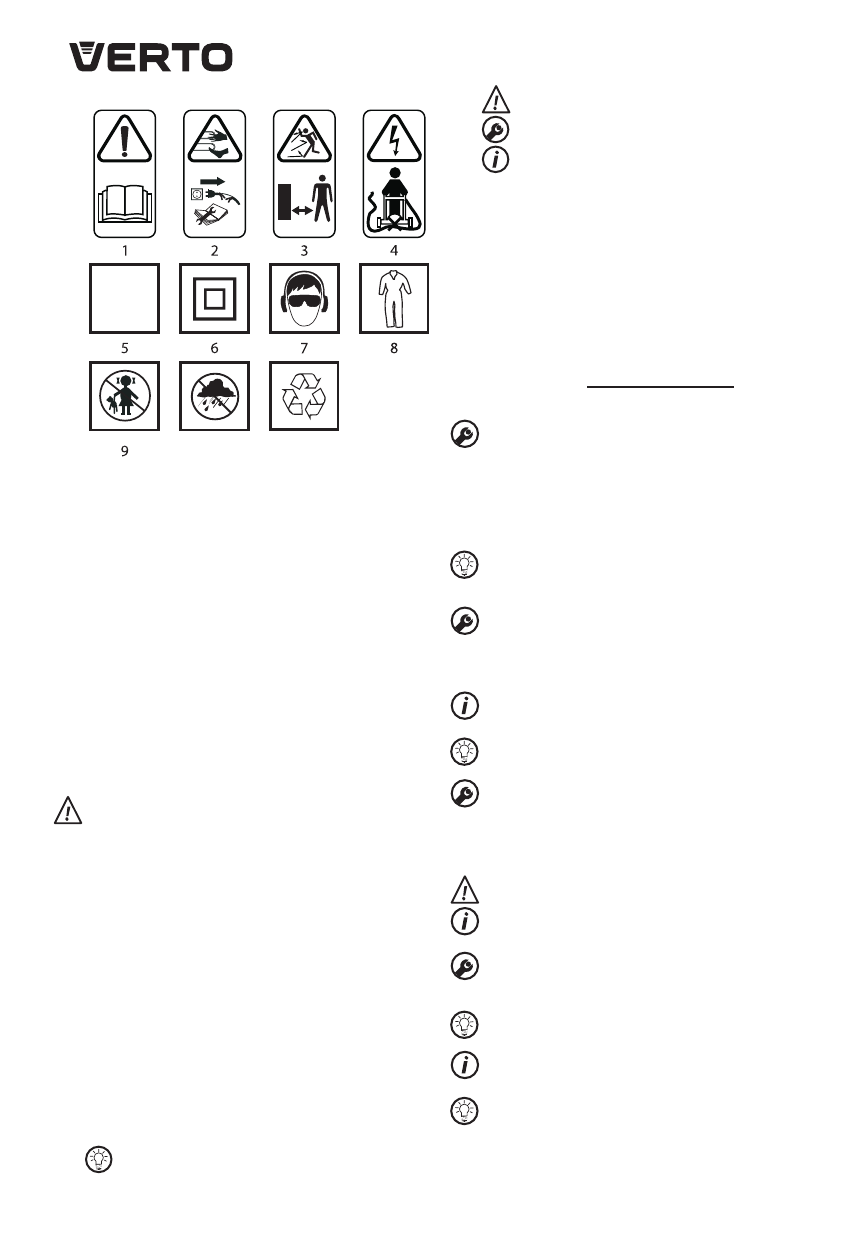

Panaudotų grafinių ženklų paaiškinimas
10
11
IPX4
1.
ĮSPĖJIMAS. Perskaitykite aptarnavimo instrukciją.
2.
Pašaliniai asmenys turi laikytis saugaus atstumo.
3.
Būkite atsargūs, pjovimo peilių kraštai yra aštrūs. Išjungus variklį,
peiliai, tam tikrą laiką sukasi. Ištraukite įrenginio elektros laido
kištuką iš elektros tinklo lizdo prieš sandėliuodami arba tuomet,
jeigu elektros laidas yra pažeidžiamas.
4.
Elektros laidą patraukite toliau nuo pjovimo elemento.
5.
Apsaugos klasė IPX4.
6.
Antra apsaugos klasė.
7.
Naudokite asmenines apsaugos priemones (apsauginius akinius,
apsaugines ausines).
8.
Naudokite apsauginius drabužius
9.
Neleiskite prie įrenginio vaikų
10.
Saugokite įrenginį nuo drėgmės
11.
Antrinis perdirbimas
KONSTRUKCIJA IR PASKIRTIS
Elektrinė žoliapjovė turi II izoliacijos klasę. Ji varoma vienfaziu,
komutatoriniu, kintamosios srovės varikliu. Žoliapjovė skirta vejoms, prie
namų esančiuose soduose, pjauti. Naudokite tik šiam įrenginiui skirtus
darbinius priedus, laikykitės visų aptarnavimo instrukcijoje esančių
nuorodų. Žolę pjaukite lygiais ruožais. Žoliapjovę galima stumti arba
traukti. Žoliapjovė skirta tik mėgėjiškiems darbams.
Draudžiama naudoti įrenginį ne pagal paskirtį.
GRAFINIŲ PUSLAPIŲ APRAŠYMAS
Numeriais pažymėti įrenginio elementai atitinka šios instrukcijos
grafiniuose puslapiuose pavaizduotus elementus.
1.
Variklio korpusas
2.
Transportavimo rankena
3.
Išmetimo angos dangtis
4.
Apatinė rankenos dalis
5.
Elektros įtampos laido laikiklis
6.
Apsauginis jungiklio mygtukas
7.
Įtampos lizdas
8.
Jungiklio svirtis
9.
Rankena
10.
Krepšys žolei
11.
Žoliapjovės korpusas
12.
Ratas
13.
Sparnuotos lanksto veržlės
14.
Apatinės rankenos blokavimo svirtis
15.
Pjovimo aukščio reguliavimo svirtis
16.
Pjovimo peilis
* Tarp paveikslo ir gaminio galimas nedidelis skirtumas
PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS
DĖMESIO
PERSPĖJIMAS
MONTAVIMAS IR NUSTATYMAI
INFORMACIJA
KOMPLEKTAVIMAS IR PRIEDAI
1. Krepšys žolei ( 3 elementai)
- 1 kompl.
2. Žolės krepšio rankena
- 1 vnt.
3. Rankena
- 1 vnt.
4. Ratai + gaubtai
- 4 kompl.
5. Plokščia tarpinė
- 4 vnt.
6. Kaištis
- 4 vnt.
7. Elektros įtampos laido laikiklis
- 1 vnt.
8. Spaustukai elektros laido laikikliui
- 2 vnt.
9. Varžtai
- 2 vnt.
10. Apatinė rankenos dalis
- 2 vnt.
11. Varžtai + sparnuotos veržlės
- 2 kompl.
PASIRUOŠIMAS DARBUI
RANKENOS TVIRTINIMAS
•
Apatinius rankenos galus (
4
) įstatykite į žoliapjovės korpuso angas
(
11
) (
pav. A
).
•
Apatinius rankenos galus (
4
) pritvirtinkite komplekte esančiais
varžtais (
pav. B
).
•
Prie rankenos (
9
) pritvirtinkite elektros laido laikiklį (
5
).
•
Varžtais ir sparnuotomis lanksto veržlėmis (
13
) sujunkite bei prisukite
apatinius rankenos (
4
) ir rankenos (
9
) galus (
pav. C
).
•
Variklio elektros įtampos laidą, prie rankenos, pritvirtinkite komplekte
esančiais spaustukais (
pav. D
).
Rankeną reikia pritvirtinti taip, kad įjungimo svirtis būtų dešinėje
pusėje.
ŽOLĖS SURINKIMO KREPŠIO TVIRTINIMAS
•
Sujunkite abi žolės krepšio dalis (
10
) (
pav. E
).
•
Pritvirtinkite rankeną prie žolės krepšio dangčio ir uždėkite dangtį ant
krepšio (
10
) (
pav. F
).
•
Pakelkite išmetimo angos dangtį (
3
) bei pritvirtinkite žolės surinkimo
krepšį (
10
) prie išmetimo angos, dvejais tvirtinimo elementais (
a
),
esančiais viršutinėje žoliapjovės korpuso dalyje (
11
) (
pav. G
).
Tinkamai pritvirtinto žolės surinkimo krepšio (
10
) padėtį palaiko žolės
šalinimo angos dangčio spyruoklė (
3
). Žolės surinkimo krepšys turi
patogią rankeną, už kurios laikant jį patogu nešti ir lengva išvalyti.
Visada patikrinkite, ar žolės surinkimo dėžė gerai pritvirtinta.
RATŲ TVIRTINIMAS
•
Ratą (
12
) uždėkite ant jo ašies, uždėkite plokščią veržlę ir užkiškite
kaištį (
pav. H
).
•
Uždėkite dangtį, jo tvirtinimo kabliukus įstumkite į rate esančias angas
(
12
) (
pav. I
).
•
Aprašytus veiksmus atlikite tvirtindami likusius ratus.
PJOVIMO AUKŠČIO REGULIAVIMAS
Prieš keisdami pjovimo aukštį, būtinai išjunkite žoliapjovę ir
ištraukite elektros laido kištuką ir elektros įtampos tinklo lizdo.
Atsižvelgiant į pjovimo aukštį, žoliapjovės ratus (
12
) galima tvirtinti
trimis skirtingomis padėtimis. Tam tikra padėtis atitinka pjovimo aukštį
25, 40 ir 55 mm.
•
Paverskite žoliapjovę „ant šono”.
•
Suimkite ratų ašį ir patraukite (
pav. J
).
•
Nustatykite reikiama padėtimi (
pav. K
).
•
Aprašytus veiksmus pakartokite reguliuodami antrą porą ratų.
Visus keturis ratus pritvirtinkite tuo pačiu, vienodu aukščiu.
ELEKTROS LAIDO APSAUGA
Prieš pradėdami dirbti, ilgintuvo elektros laido kištuką įstatykite į lizdą
(
7
) ir įtvirtinkite elektros laidą jam skirtame laikiklyje (
5
) (
pav. L
), tuomet
įjunkite į elektros įtampos tinklo lizdą.
Žoliapjovei galima naudoti tik lauko sąlygoms pritaikytus
ilgintuvus. Mažiausias ilgintuvo laido gyslos skersmuo turi būti 1,5
mm
2
, o didžiausias ilgis ne didesnis nei 50 m) .
