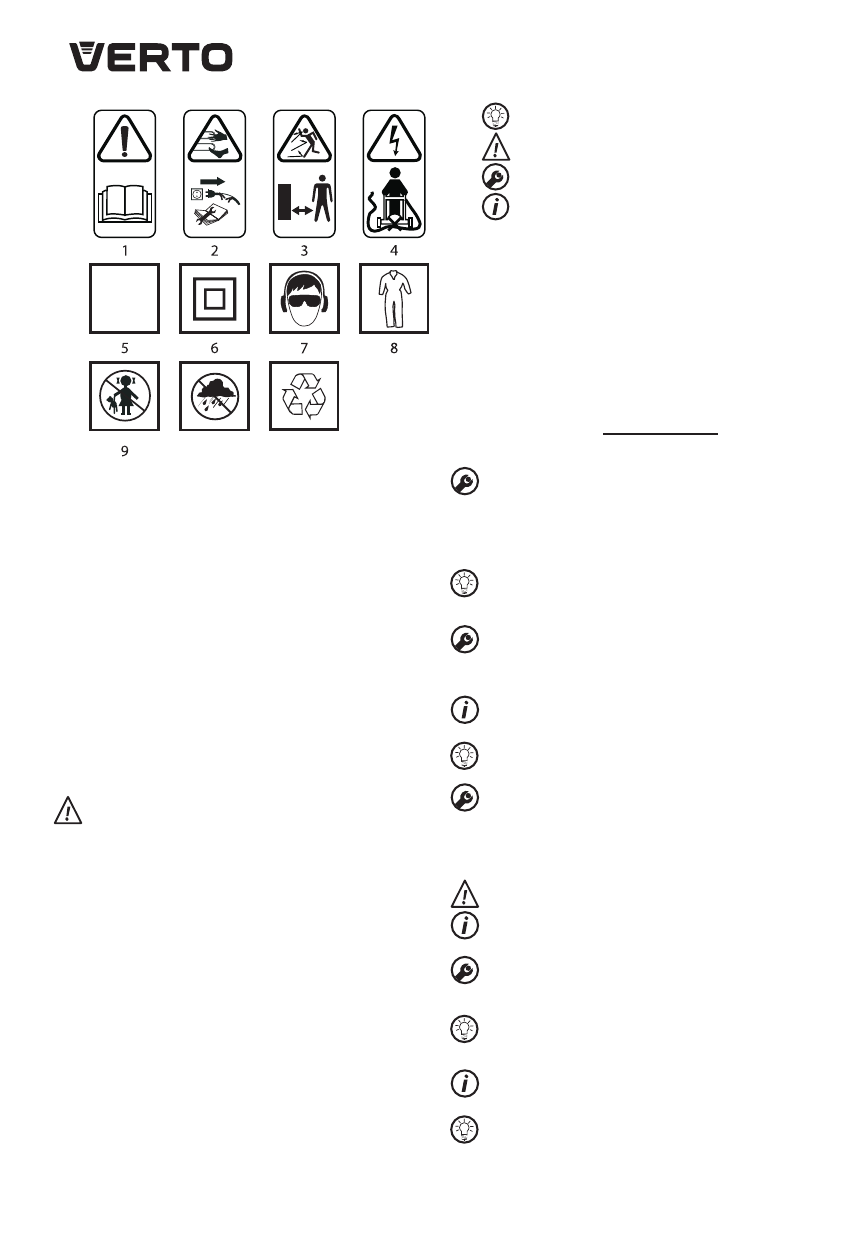

Vysvětlivky k použitým piktogramům
10
11
IPX4
1.
VÝSTRAHA. Přečtěte si návod k obsluze.
2.
Udržujte jiné osoby v dostatečné vzdálenosti.
3.
Dejte si pozor na ostré hrany nožů. Nože se po vypnutí motoru
nadále otáčí
4.
Před údržbou nebo když je napájecí kabel poškozený vytáhněte
zástrčku ze síťové zásuvky.
5.
Udržujte ohebný napájecí kabel co nejdále od žacího prvku.
6.
Třída ochrany IPX4
7.
Druhá třída ochrany
8.
Používejte osobní ochranné prostředky (uzavřené ochranné brýle,
chrániče sluchu).
9.
Noste ochranný oděv.
10.
Zabraňte přístupu dětí k zařízení.
11.
Chraňte zařízení před vlhkem
12.
Recyklace.
KONSTRUKCE A POUŽITÍ
Elektrická sekačka je zařízením s třídou ochrany II. Je poháněna
jednofázovým komutátorovým motorem na střídavý proud. Sekačka je
určena k sečení trávníků na zahradách. Používejte výhradně příslušenství
určené pro toto zařízení a dodržujte pokyny uvedené v návodu k
obsluze. Sečte trávu v rovných pruzích. Sekačku můžete tlačit nebo
táhnout. Sekačka je určena výhradně k využití při kutilských pracích.
Zařízení je nutné používat v souladu s jeho určením.
POPIS STRAN S VYOBRAZENÍMI
Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na
vyobrazeních v tomto návodu.
1.
Kryt motoru
2.
Přenášecí rukojeť
3.
Kryt výstupního otvoru
4.
Dolní část rukojeti
5.
Úchyt napájecího kabelu
6.
Pojistné tlačítko zapínače
7.
Napájecí zásuvka
8.
Páčka zapínače
9.
Rukojeť
10.
Koš na trávu
11.
Kryt sekačky
12.
Pojezdové kolečko
13.
Křídlaté matice kloubu
14.
Páka blokování dolní rukojeti
15.
Páka nastavení výšky sečení
16.
Žací nůž
* Skutečný výrobek se může lišit od vyobrazení.
POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ
POZOR
VÝSTRAHA
MONTÁŽ / NASTAVENÍ
INFORMACE
VYBAVENÍ A PŘÍSLUŠENSTVÍ
1. Koš na trávu (3 části)
– 1 sada
2. Rukojeť koše na trávu
– 1 ks
3. Rukojeť
– 1 ks
4. Pojezdová kolečka + kryty
– 4 sady
5. Plochá podložka
– 4 ks
6. Závlačka
– 4 ks
7. Držák napájecího kabelu
– 1 ks
8. Kabelové spony
– 2 ks
9. Vruty
– 2 ks
10. Dolní část rukojeti
– 2 ks
11. Šrouby + křídlaté matice
– 2 sady
PŘÍPRAVA K PRÁCI
MONTÁŽ RUKOJETI
•
Umístěte dolní části rukojeti (
4
) do krytu sekačky (
11
) (
obr. A
).
•
Připevněte dolní části rukojeti (
4
) pomocí přiložených vrutů (
obr. B
).
•
Namontujte úchyt napájecího kabelu (
5
) k rukojeti (
9
).
•
Pomocí šroubů a křídlatých matic (
13
) sešroubujte dolní části rukojeti
(
4
) a rukojeť (
9
) (
obr. C
).
•
Připevněte napájecí kabel motoru k rukojeti pomocí přiložených
svorek (
obr. D
).
Rukojeť musí být namontována tak, aby se páčka zapínače
nacházela na pravé straně.
MONTÁŽ KOŠE NA TRÁVU
•
Spojte obě poloviny koše na trávu (
10
) (
obr. E
).
•
Namontujte úchyt na víku koše a nasaďte víko na koš (
10
) (
obr. F
).
•
Nadzvedněte kryt výstupního otvoru (
3
) a zavěste koš na trávu (
10
)
na výstupní otvor pomocí dvou závěsů (
a
) v horní části krytu sekačky
(
11
) (
obr. G
).
Koš na trávu (
10
) je udržován v příslušné poloze silou pružiny krytu
výstupního otvoru (
3
). Koš na trávu je vybaven pohodlným úchytem pro
přenášení za účelem vysypání posečené trávy.
Vždy se přesvědčte, zda je koš na trávu řádně uchycen.
MONTÁŽ POJEZDOVÝCH KOLEČEK
•
Nasaďte pojezdové kolečko (
12
) na osu kola, nasaďte plochou
podložku a zabezpečte závlačkou (
obr. H
).
•
Namontujte krytku stisknutím jejich úchytek do otvorů jízdního
kolečka (
12
) (
obr. I
).
•
Zopakujte popsanou činnost pro ostatní pojezdová kolečka.
NASTAVENÍ VÝŠKY SEČENÍ
Před změnou nastavení výšky sečení je třeba vypnout sekačku a
odpojit zástrčku napájecího kabelu od síťové zásuvky.
V závislosti na výšce sečení lze pojezdová kolečka (
12
) sekačky
namontovat do tří různých poloh. Jednotlivé polohy odpovídají výšce
sečení 25, 40 a 55 mm.
•
Otočte sekačku na bok.
•
Chyťte osu pojezdových koleček a odtáhněte (
obr. J
).
•
Přepněte do požadované polohy (
obr. K
).
•
Totéž proveďte u druhé dvojice koleček.
U všech čtyř pojezdových koleček musí být nastavena stejná výška
sečení.
ZAJIŠTĚNÍ NAPÁJECÍHO KABELU
Před zahájením činnosti vložte zástrčku prodlužovacího kabelu do
napájecí zásuvky (
7
) a zaklapněte prodlužovací kabel do úchytu
napájecího kabelu (
5
) (
obr. L
), poté připojte k síti.
Se sekačkou smíte používat výhradně prodlužovací kabely určené
k použití mimo uzavřené prostory. Průřez žil prodlužovacího
kabelu musí činit minimálně 1,5 mm
2
a jeho maximální délka nesmí
překročit 50 m.
