Қaзақша |
57
Bosch Power Tools
1 609 92A 0SH | (16.7.14)
Тұрақты электроника (POF 1400 ACE)
Тұрақты электроника бос жүрісте және жүктеме кезінде
айналымдар санын тұрақты дерлік деңгейде сақтайды
және жұмыстың біркелкі өнімділігін қамтамасыз етеді.
Кесу тереңдігін орнату (D суретін қараңыз)
Кесу тереңдігін орнатуды тек электр құрылғы
өшірулі кезде орындау керек.
Фрезерлеу тереңдігін жобалы реттеуге келесідей өтуге
болады:
– Фрезасы орнатылған электр құралды өңделетін
бөлшекке қойыңыз.
–
POF 1400 ACE:
Айналатын тұтқа
18
көмегімен

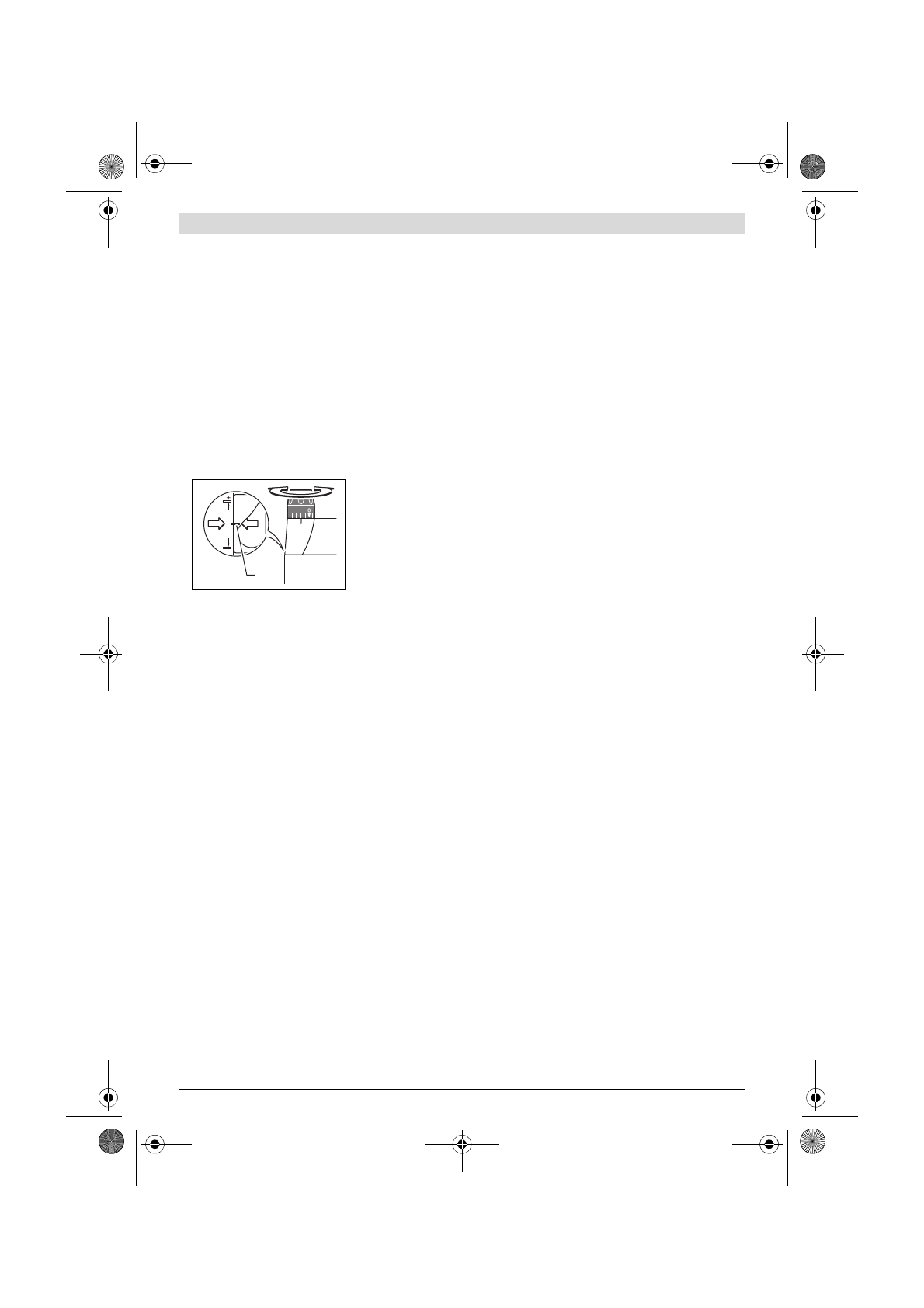

ортасынан дәл реттеу жүрісін бекітіңіз. Тұтқаны
18
суретте көрсетілгендей белгілерге
19
дейін бұраңыз.
Бұдан кейін шкаланы
17
„0“ күйіне бұраңыз.
– Сатылы тіректі
9
ең төменгі деңгейге орнатыңыз;
сатылы тірек қыстырғыға айтарлықтай кіреді.
–
POF 1200 AE:
Сатылы тіректің
24
дәлдейтін
бұрандаларын жартына дейін бұрап кіргізіңіз немесе
шығарыңыз.
– Тереңдік шектегішінің
11
қатпарлы бұрандасын
тереңдік шектегіші
13
бос жылжитын етіп босатыңыз.
– Фреза тереңдік бекіткішінің қысу тұтқышын
16
бұрау
бағытында басып жоғарғы фрезаны жай төменге фреза
21
дайындама бетіне тигенше басқарыңыз. Фреза
тереңдік бекіткішінің қысу тұтқышын
16
қайта жіберіп
ендіру тереңдігін бекітіңіз.
Фреза тереңдік бекіткішінің қысу тұтқышын
16
керек
болса
бұрау бағытында басып бекітіңіз.
– Тереңдік шектегішін
13
төменге сатылы тіректе
9
тұрғанша басыңыз. Көрсеткіш белгісі бар сырғақты
12
кесу тереңдігінің межесінде
14
«0» күйіне орнатыңыз.
– Тереңдік шектегішін
13
қажет кесу тереңдігіне
орнатыңыз және тереңдік шектегішінде
11
қатпарлы
бұранданы берік бекітіңіз. Көрсеткіш белгісі бар
жапқыштың
12
енді жылжытылмауын қадағалаңыз.
– Кесу тереңдігі бекіткішінің
16
қысу тұтқышын
бұрау
бағытында басып жоғарғы фрезаны ең жоғарғы күйіне
апарыңыз.
Тереңірек кесу үшін әрқайсысының кесу тереңдігі
төменірек бірнеше өтуді орындау керек. Сатылы тірек
9
көмегімен фрезерлеу процесін бірнеше сатыға бөлуге
болады. Бұл үшін фрезерлеу тереңдігін сатылы тіректің ең
төменгі сатысымен орнатып, бірінші жұмыс өтпелері үшін
жоғары сатылар таңдаңыз.
POF 1200 AE:
Сатылар арасындағы қашықтықты баптауға
арналған винттерді
24
айналдыру арқылы өзгертуге болады.
Кесу тереңдігін дәл реттеу (POF 1400 ACE)
Тексеру жүрісінен кейін фрезерлеу тереңдігін дәл реттеу
тұтқасын
18
айналдыру арқылы фрезерлеу тереңдігін дәл
реттеуге болады; фрезерлеу тереңдігін арттыру үшін
тұтқаны сағат тілімен айналдырыңыз, ал фрезерлеу
тереңдігін азайту үшін тұтқаны сағат тіліне қарсы
айналдырыңыз. Меже
17
бағдарды білу үшін қызмет етеді.
Тұтқаны бір рет айналдыру арқылы тереңдік мәнін 2,0 мм-
ге өзгертесіз, ал меженің
17
жоғарғы жиегінің біріне өту
арқылы 0,1 мм-ге өзгерте аласыз. Фрезерлеу тереңдігінің
максималды мәні: ± 8 мм.
Мысал:
қалаған фрезерлеу тереңдігі 10,0 мм болуы
керек, сынақ фрезерлеу кезінде 9,6 мм тереңдігі алынды.
– Жоғарғы фрезаны көтеріп, мысалы, аз қалдық ағашты
сырғу плитасының
7
астына фреза
21
төмен түсуінде
дайындаманы тимейтін етіп қойыңыз. Фреза тереңдік
бекіткішінің қысу тұтқышын
16
бұрау бағытында
басып жоғарғы фрезаны жай төменге тереңдік
шектегіші
13
сатылы тіректе
9
тұрғанынша
басқарыңыз.
–
17
шкаласын „0“ бұрап қатпарлы бұранданы
11
босатыңыз.
– Бұрау түймесін
18
0,4 мм/4 сызыққа (белгіленген
нақты мән айырмашалығы) сағат тілімен бұрап,
қатпарлы бұранданы
11
бекітіңіз.
– Орнатылған тереңдікті қайталап фрезерлеу арқылы
орнатылған тереңдікті тексеріңіз.
Фрезерлеу тереңдігін реттегеннен соң сырғақ
12
күйін
тереңдік шектегішінде
13
өзгертпеңіз, сонда межедегі
14
ағымдағы тереңдікті анықтай аласыз.
Кесу тереңдігін дәл реттеу (POF 1200 AE)
Сатылы тірекпен
9
түрлі фрезерлеу тереңдіктерін алдын
ала реттеуге болады. Реттеу алдын сипатталған әдістер
орындалады, бір ғана айырмашылығы, бұл сатылы
тіректің
24
дәлдеу бұрандаларын бұрап, тіректердің бір -
біріне биіктік айырмашылығын өзгертуге болады.
Пайдалану нұсқаулары
Фрезаларды соқтығысудан және соққыдан
қорғаңыз.
Фрезамен өңдеу бағыты және өңдеу процесі (E суретін
қараңыз)
Фрезамен өңдеу процесін әрқашан фрезаның
айналу бағытына қарсы 21 (кері қозғалыс) орындау
керек. Фрезамен өңдеу кезінде (синхронды
қозғалыс) қозғалыс бағытында машинаны қолмен
жүргізуге болады.
– Қажет ендіру тереңдігін орнатыңыз, „Кесу тереңдігін
орнату“ тарауын қараңыз.
– Фрезасы орнатылған электр құралды өңделетін
бөлшекке қойыңыз және электр құралды қосыңыз.
– Фрезерлеу тереңдігі бекіткішінің
16
қысу тұтқышын
төменге басып жоғарғы фрезаны жай төменге
реттелген фрезерлеу тереңдігіне жеткенше
жылжытыңыз. Фреза тереңдік бекіткішінің қысу
тұтқышын
16
қайта жіберіп ендіру тереңдігін бекітіңіз.
19
OBJ_BUCH-336-005.book Page 57 Wednesday, July 16, 2014 1:38 PM
