 Slovensky |

25

Bosch Power Tools

1 609 92A 0SH | (16.7.14)

Zapínanie/vypínanie

Pred zapnutím náradia nastavte požadovanú frézovaciu hĺb-
ku, pozri odsek „Nastavenie frézovacej hĺbky“.

Na

zapnutie

 ručného elektrického náradia stlačte

najprv

 blo-

kovacie tlačidlo zapínania

1

 a potom

stlačte

 vypínač

22

 a po-

držte ho stlačený.

POF 1400 ACE:

 Pracovný priestor frézy osvetľuje žiarovka.

Na

vypnutie

 ručného elektrického náradia vypínač

22

 uvoľni-

te.

POF 1400 ACE:

Žiarovka zhasína pomaly.

Upozornenie:

Z bezpečnostných dôvodov sa vypínač

22

 ne-

dá zaaretovať, ale musí zostať po celý čas rezania stále stlače-
ný.

Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba
vtedy, ked ho používate.

Konštantná elektronika (POF 1400 ACE)

Konštantná elektronika udržiava počet obrátok pri voľnobehu
a pri zaťažení na približne rovnakej úrovni, a tým zabezpečuje
rovnomerný pracovný výkon náradia.

Nastavenie frézovacej hĺbky (pozri obrázok D)



Nastavenie frézovacej hĺbky sa smie vykonávať len vte-
dy, keď je ručné elektrické náradie vypnuté.

Pri hrubom nastavení frézovacej hĺbky postupujeme nasle-
dovne:

– Priložte ručné elektrické náradie s namontovaným frézova-

cím nástrojom na obrobok, ktorý budete obrábať.

–

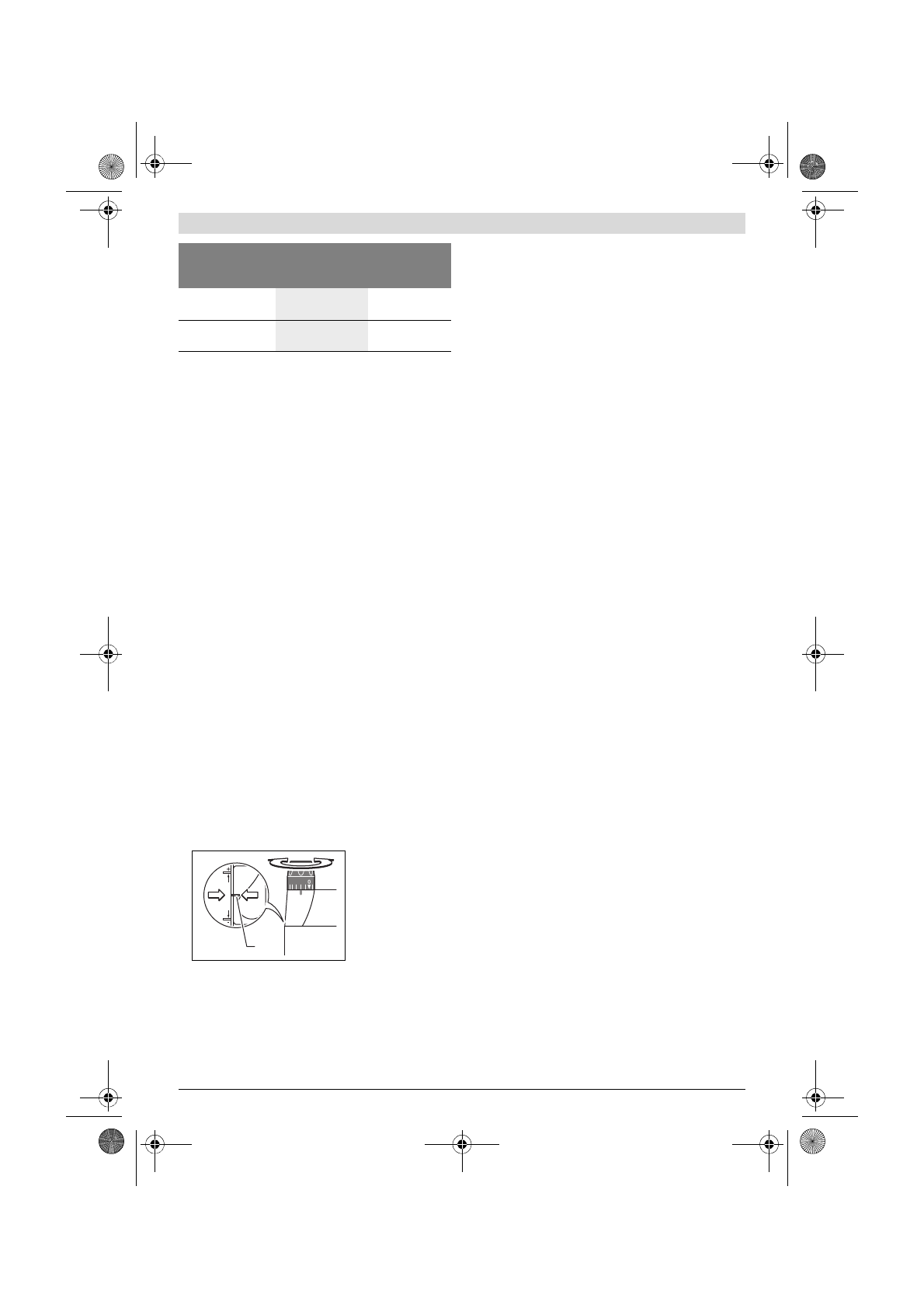

POF 1400 ACE:

Polohu jemného nastavenia nastavte po-

mocou otočného gombíka

18

 do stredu. Na tento účel otá-

čajte otočný gombík

18

 dovtedy, kým sa budú značky

19

zhodovať, ako to vidieť na obrázku. Napokon otočte stupni-
cu

17

 na hodnotu „0“.

– Stupňový doraz

9

 nastavte na najnižší stupeň; stupňový

doraz počuteľne zaskočí.

–

POF 1200 AE:

Aretačné skrutky pre stupňový doraz

24

 do

polovice zaskrutkujte alebo vyskrutkujte.

– Uvoľnite krídlovú maticu na hĺbkovom doraze

11

 tak, aby

sa dal hĺbkový doraz

13

 voľne pohybovať.

– Stlačte upínaciu páčku pre aretáciu frézovacej hĺbky

16

 v

smere otáčania



 a hornú frézu veďte pomaly smerom do-

le, až sa frézka (frézovací nástroj)

21

 dotýka povrchovej

plochy obrobku. Upínacia páčku pre aretáciu frézovacej
hĺbky

16

 opäť uvoľnite, aby ste túto zapichovaciu hĺbku fi-

xovali.
V prípade potreby zatlačte upínaciu páčku pre aretáciu fré-
zovacej hĺbky

16

 v smere otáčania



, aby ste ju definitívne

fixovali.

– Zatlačte hĺbkový doraz

13

 smerom dole, až si sadne na

stupňový doraz

9

. Posúvač s indexovou značkou

12

 na-

stavte do polohy „0“ na stupnici frézovacej hĺbky

14

.

– Nastavte hĺbkový doraz

13

 na požadovanú frézovaciu hĺb-

ku a krídlovú skrutku na hĺbkovom doraze

11

 utiahnite.

Dajte pozor na to, aby ste posúvač s indexovou značkou

12

už viac neprestavili.

– Zatlačte upínaciu páčku pre aretáciu frézovacej hĺbky

16

 v

smere otáčania



 a zaveďte hornú frézu do najvyššej polo-

hy.

Ak je potrebná väčšia frézovacia hĺbka, mali by ste vykonať
viacero pracovných krokov s menším úberom triesky. Pomo-
cou stupňového dorazu

9

 môžete frézovanie rozdeliť na viac

pracovných krokov, resp. stupňov. Nastavte na tento účel po-
žadovanú frézovaciu hĺbku s najnižším stupňom stupňového
dorazu a zvoľte pre prvé pracovné kroky najprv vyššie stupne.

POF 1200 AE:

Vzdialenosť stupňov sa dá otáčaním aretač-

ných skrutiek

24

 meniť.

Jemné nastavenie frézovacej hĺbky (POF 1400 ACE)

Po vykonaní skúšobného frézovania môžete otáčaním otočné-
ho gombíka

18

 presne nastaviť frézovaciu hĺbku na požadova-

nú hodnotu; otáčaním v smere pohybu hodinových ručičiek
zväčšujete frézovaciu hĺbku, otáčaním proti smeru pohybu
hodinových ručičiek frézovaciu hĺbku zmenšíte. Stupnica na
jemné nastavenie

17

 dslúži pritom ako orientačná pomôcka.

Jedna obrátka (jedno otočenie) zodpovedá veľkosti prestave-
nia 2,0 mm, jeden dielik na hornom okraji stupnice

17

 zodpo-

vedá zmene nastavenia o 0,1 mm. Maximálna hodnota pre-
stavenia je ± 8 mm.

Príklad:

 Požadovaná frézovacia hĺbka má byť 10,0 mm, skú-

šobné frézovanie malo frézovaciu hĺbku 9,6 mm.

– Nadvihnite hornú frézu a položte napr. kúsok odpadového

dreva pod klznú dosku

7

 tak, aby sa frézovací nástroj

21

 pri

spustení nedotýkal obrobku. Zatlačte upínaciu páčku pre
aretáciu frézovacej hĺbky

16

 v smere otáčania



 a pomaly

veďte hornú frézu smerom dole, až bude hĺbkový doraz

13

dosadať na stupňovom doraze

9

.

– Nastavte  stupnicu

17

 otočením na hodnotu „0“ a uvoľnite

krídlovú skrutku

11

.

– Otočte  otočný  gombík

18

 o 0,4 mm/4 dielika (rozdiel me-

dzi požadovanou a skutočnou hodnotou) v smere pohybu
hodinových ručičiek a krídlovú skrutku

11

 utiahnite.

– Skontrolujte predvolenú frézovaciu hĺbku vykonaním ďal-

šej skúšky frézovania.

Po nastavení frézovacej hĺbky už nemeňte polohu posúvača

12

 na hĺbkovom doraze

13

, aby ste mohli na stupnici

14

 vždy

odčítať okamžitú frézovaciu hĺbku.

Plasty

4 – 15

16 – 40

2 – 3
1 – 2

Hliník

4 – 15

16 – 40

1 – 2

1

Materiál

Priemer frézova-

cieho nástroja

(mm)

Poloha nastavo-

vacieho kolies-

ka 23

19
