Elektroninis sūkių stabilizatorius (POF 1400 ACE)

Elektroninis sūkių skaičiaus stabilizatorius palaiko beveik pa-
stovų nustatytą sūkių skaičių tiek veikiant prietaisui tuščiąja
eiga, tiek su apkrova, ir užtikrina tolygų darbo našumą.

Frezavimo gylio nustatymas (žr. pav. D)



Frezavimo gylį galima nustatyti tik tada, kai elektrinis
prietaisas išjungtas.

Norėdami apytiksliai nustatyti frezavimo gylį, atlikite šiuos
veiksmus:

– Elektrinį prietaisą su įstatytu frezavimo įrankiu pastatykite

ant apdorojamojo ruošinio.

–

POF 1400 ACE:

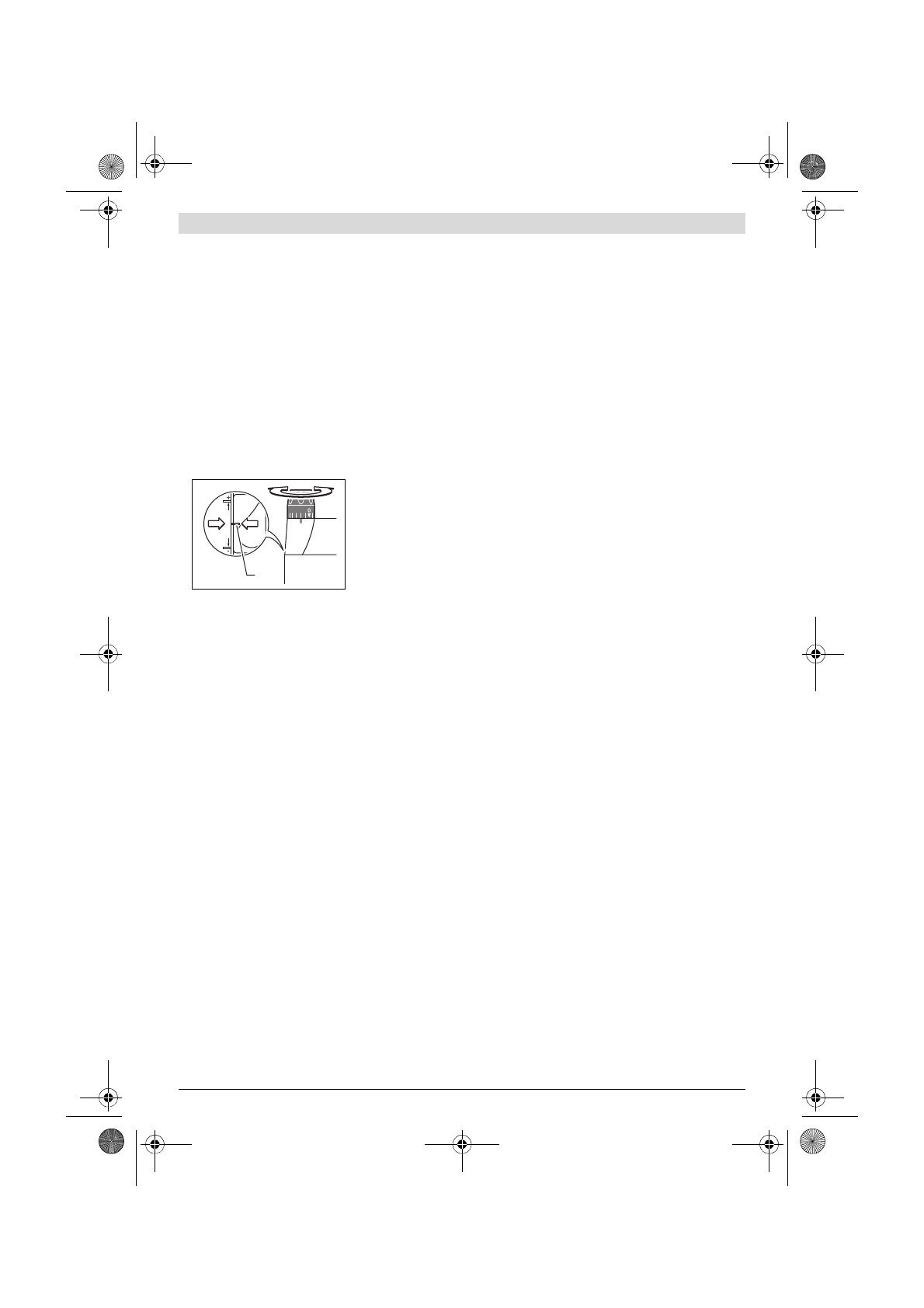

Tikslaus nustatymo ratuką

18

 nustatykite

į vidurį. Tuo tikslu sukite ratuką

18

, kol sutaps žymės

19

,

kaip pavaizduota paveikslėlyje. Po to nustatykite skalę

17

ties „0“.

– Pakopinę atramą

9

 nustatykite ant žemiausios pakopos;

pajusite, kaip atrama užsifiksuoja šioje padėtyje.

–

POF 1200 AE:

iki pusės įsukite arba išsukite pakopinės

atramos reguliavimo varžtus

24

.

– Atlaisvinkite gylio ribotuvo sparnuotąjį varžtą

11

 tiek, kad

gylio ribotuvą

13

 laisvai judėtų.

– Spauskite frezavimo gylio fiksatoriaus užveržiamąją svirte-

lę

16



 kryptimi ir lėtai stumkite vertikalaus frezavimo ma-

šiną žemyn, kol frezavimo įrankis

21

 palies ruošinio pavir-

šių. Atleiskite frezavimo gylio fiksatoriaus užveržiamąją
svirtelę

16

, kad prietaisas šioje padėtyje užsifiksuotų.

Spauskite, jei reikia, frezavimo gylio fiksatoriaus užveržia-
mąją svirtelę

16



 kryptimi, kad ji šioje padėtyje patikimai

užsifiksuotų.

– Spauskite gylio ribotuvą

13

 žemyn, kol jis atsirems į pako-

pinę atramą

9

. Sklendę su indeksine žyme

12

 pastumkite į

frezavimo gylio nustatymo skalės

14

 padėtį „0“.

– Nustatykite gylio ribotuvą

13

 ties norimu frezavimo gyliu ir

priveržkite gylio ribotuvo sparnuotąjį varžtą

11

. Saugokite,

kad nebepastumtumėte sklendės su indeksine žyme

12

.

– Spauskite frezavimo gylio fiksatoriaus užveržiamąją svirte-

lę

16



 kryptimi ir kelkite vertikalaus frezavimo mašiną į

aukščiausią padėtį.

Norint išfrezuoti gilesnius profilius, reikia atlikti daugiau ap-
dirbimo operacijų, kurias vykdant būtų nudrožiamos plones-
nės drožlės. Naudodamiesi pakopine atrama

9

, frezavimo

operaciją galite suskirstyti į kelias pakopas. Tuo tikslu žemiau-
sią atramos pakopą nustatykite pagal norimą galutinį frezavi-
mo gylį ir pirmosioms apdirbimo operacijoms atlikti pirmiau-
siai pasirinkite aukštesnes pakopas.

POF 1200 AE:

atstumą tarp pakopų galima keisti sukant re-

guliavimo varžtus

24

.

Tikslaus frezavimo gylio nustatymas (POF 1400 ACE)

Po bandomojo frezavimo, sukdami ratuką

18

 galite nustatyti

tikslų norimą frezavimo gylį; jei frezavimo gylį norite padidinti,
sukite pagal laikrodžio rodyklę, jei frezavimo gylį norite suma-
žinti, sukite prieš laikrodžio rodyklę. Skalė

17

 padeda orien-

tuotis. Vienas sūkis atitinka 2,0 mm postūmį, viena padala
skalės

17

 viršutiniame krašte atitinka postūmio pailginimą

0,1 mm. Maksimalus postūmis yra ± 8 mm.

Pavyzdys:

 norimas frezavimo ilgis turi būti 10 mm; atlikus

bandomąjį frezavimą ir išmatavus griovelio gylį nustatyta, kad
išfrezuotas griovelis yra 9,6 mm gylio.

– Kilstelėkite vertikalaus frezavimo mašiną ir po atramine

plokšte

7

 padėkite medienos gabalėlį taip, kad frezavimo

įrankis

21

 nuleidžiant ruošinio neliestų. Spauskite frezavi-

mo gylio fiksatoriaus užveržiamąją svirtelę

16



 kryptimi

ir lėtai stumkite vertikalaus frezavimo mašiną žemyn, kol
gylio ribotuvas

13

 atsirems į pakopinę atramą

9

.

– Nustatykite skalę

17

 ties „0“ ir atlaisvinkite sparnuotąjį

varžtą

11

.

– Pasukite  ratuką

18

 0,4 mm/4 padalomis (užduotosios ir

esamosios vertės skirtumas) pagal laikrodžio rodyklę ir už-
veržkite sparnuotąjį varžtą

11

.

– Patikrinkite nustatytą frezavimo gylį, t.y. dar kartą atlikite

bandomąjį frezavimą.

Nustatę pjovimo gylį nekeiskite sklendės

12

 padėties ant gy-

lio ribotuvo

13

, kad skalėje

14

 visada matytumėte momentinį

pjovimo gylį.

Tikslaus frezavimo gylio nustatymas (POF 1200 AE)

Su pakopine atrama

9

 galite iš anksto nustatyti įvairius freza-

vimo gylius. Nustatoma taip pat, kaip ir auščiau aprašytu me-
todu, tik skirtumas yra tas, kad pasukant pakopinės atramos
reguliavimo varžtus

24

 gali keistis atramų viena kitos atžvilgiu

aukščių skirtumas.

Darbo patarimai



Saugokite frezavimo įrankius nuo smūgių ir sutrenkimų.

Frezavimo kryptis ir frezavimas (žr. pav. E)



Frezuojant prietaisas visada turi būti stumiamas prieš
frezavimo įrankio 21 sukimosi kryptį (priešpriešinis ju-
dėjimas). Frezuojant pagal sukimosi kryptį (sinchro-
niškumas), elektrinis prietaisas gali iškristi iš rankų.

– Nustatykite norimą frezavimo gylį, žr. skyrių „Frezavimo

gylio nustatymas“.

– Elektrinį prietaisą su įstatytu frezavimo įrankiu pastatykite

ant apdorojamojo ruošinio ir elektrinį prietaisą įjunkite.

– Spauskite frezavimo gylio fiksatoriaus užveržiamąją svirte-

lę

16

 žemyn ir lėtai stumkite vertikalaus frezavimo mašiną

žemyn, kol pasieksite nustatytą frezavimo gylį. Atleiskite
frezavimo gylio fiksatoriaus užveržiamąją svirtelę

16

, kad

prietaisas šioje padėtyje užsifiksuotų.
Spauskite, jei reikia, frezavimo gylio fiksatoriaus užveržia-
mąją svirtelę

16

 aukštyn, kad ji šioje padėtyje patikimai už-

sifiksuotų.

– Frezuodami stumkite prietaisą tolygiai.
– Baigę frezuoti, vertikalaus frezavimo mašiną grąžinkite į

aukščiausią padėtį.

– Elektrinį prietaisą išjunkite.
