100

 | Hrvatski

1 609 92A 0SH | (16.7.14)

Bosch Power Tools

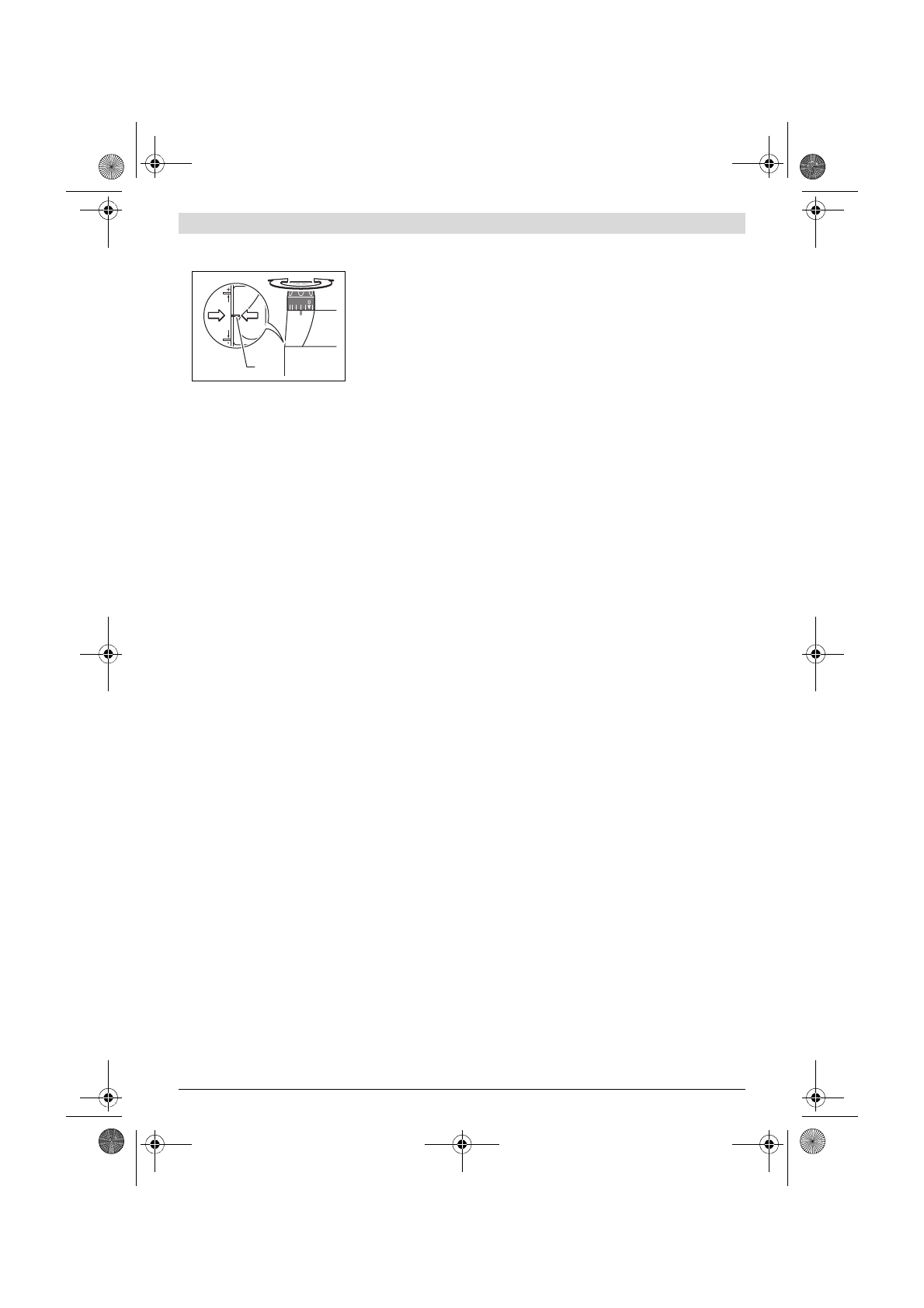

ni gumb

18

, sve dok se oznake

19

 ne poklope kako je pri-

kazano na slici. Nakon toga okrenite skalu

17

 na „0“.

– Namjestite stupnjevani graničnik

9

 na niži stupanj; stup-

njevani graničnik će osjetno uskočiti.

–

POF 1200 AE:

Vijke za podešavanje stupnjevanog granič-

nika

24

 uvijte odnosno odvijte do polovice.

– Otpustite leptirasti vijak na graničniku dubine

11

, tako da

je graničnik dubine

13

 slobodno pomičan.

– Pritisnite steznu polugu za uglavljivanje dubine glodanja

16

 u smjeru rotacije



 i pomičite glodalo polako prema do-

lje, sve dok glodalo

21

 ne dodirne površinu izratka. Steznu

polugu za uglavljivanje dubine glodanja

16

 ponovno otpu-

stite, kako bi se fiksirala dubina zarezivanja.
Steznu polugu za uglavljivanje dubine glodanja

16

 pritisni-

te u smjeru rotacije



, za njeno konačno fiksiranje.

– Pritisnite graničnik dubine

13

 prema dolje, sve dok ne

sjedne na stupnjevani graničnik

9

. Klizač sa indeks znakom

12

 namjestite u položaj „0“ na skali dubine glodanja

14

.

– Namjestite graničnik dubine

13

 na željenu dubinu glodanja

i stegnite leptirasti vijak na graničniku dubine

11

. Pazite da

se klizač sa indeks znakom

12

 više ne pomiče.

– Steznu polugu za uglavljivanje dubine glodanja

16

 pritisni-

te u smjeru rotacije



 i pomaknite glodalo u najviši položaj.

Kod većih dubina glodanja treba se provesti više operacija
obrade sa manjim skidanjem strugotine. Pomoću stupnjeva-
nog graničnika

9

 operaciju glodanja možete podijeliti na više

stupnjeva. U tu svrhu namjestite željenu dubinu glodanja sa
nižim stupnjem stupnjevanog graničnika i odaberite za prvu
operaciju obrade najprije viši stupanj.

POF 1200 AE:

Razmak stupnjeva može se mijenjati okreta-

njem vijka za podešavanje

24

.

Fino namještanje dubine glodanja (POF 1400 ACE)

Nakon probnog glodanja možete okretanjem okretnog gumba

18

 dubinu glodanja namjestiti točno na određenu mjeru;

okretanjem u smjeru kazaljke na satu povećava se dubina glo-
danja, a okretanjem u smjeru suprotnom od kazaljke na satu
smanjuje se dubina glodanja. Skala

17

 kod toga služi za orijen-

taciju. Jedan okret odgovara hodu reguliranja od 2,0 mm, a
jedna podjela na gornjem rubu skale

17

 odgovara promjeni

hoda reguliranja za 0,1 mm. Maksimalno reguliranje iznosi
± 8 mm.

Primjer:

 Željena dubina glodanja treba biti 10,0 mm, a prob-

no glodanje daje dubinu glodanja od 9,6 mm.

– Podignite vertikalnu glodalicu i ispod klizne ploče

7

 podlo-

žite npr. komad drva, tako da glodalo

21

 kod spuštanja ne

dodirne izradak. Pritisnite steznu polugu za uglavljivanje
dubine glodanja

16

 u smjeru rotacije



 i pomičite glodalo

polako prema dolje, sve dok graničnik dubine

13

 ne sjedne

na stupnjevani graničnik

9

.

– Okrenite skalu

17

 na „0“ i otpustite leptirasti vijak

11

.

– Okrenite okretni gumb

18

 za 0,4 mm/4 podjele (razlika za-

dane i stvarne vrijednosti) u smjeru kazaljke na satu i ste-
gnite leptirasti vijak

11

.

– Provjerite odabranu dubinu glodanja dodatnim probnim

glodanjem.

Nakon namještanja dubine glodanja ne mijenjajte više položaj
klizača

12

 na graničniku dubine

13

, kako bi se na skali

14

 mo-

gla uvijek očitati trenutačna dubina glodanja.

Fino namještanje dubine glodanja (POF 1200 AE)

Sa stupnjevanim graničnikom

9

 možete prethodno namjestiti

različite dubine glodanja. Namještanje se provodi prema prije
opisanom postupku, sa tom razlikom da se okretanjem vijka
za podešavanje za stupnjevani graničnik

24

, može uzajamno

promijeniti visinska razlika graničnika.

Upute za rad



Zaštitite glodalo od udaraca i udara.

Smjer glodanja i proces glodanja (vidjeti sliku E)



Proces glodanja mora se uvijek odvijati u smjeru su-
protnom od rotacije glodala 21 (protusmjerno). Kod
glodanja u smjeru rotacije glodala (istosmjerno), elek-
trični alat bi vam se mogao istrgnuti iz ruke.

– Namjestite željenu dubinu glodanja, vidjeti u poglavlju „Na-

mještanje dubine glodanja“.

– Električni alat sa montiranim glodalom stavite na obrađiva-

ni izradak i uključite električni alat.

– Pritisnite prema dolje steznu polugu za uglavljivanje dubi-

ne glodanja

16

 i pomičite polako glodalo prema dolje, sve

dok se ne dosegne namještena dubina glodanja. Steznu
polugu za uglavljivanje dubine glodanja

16

 ponovno otpu-

stite, kako bi se fiksirala dubina zarezivanja.
Pritisnite prema gore steznu polugu za uglavljivanje dubine
glodanja

16

, za njeno konačno fiksiranje.

– Proces glodanja izvodite uz jednolični posmak.
– Nakon završenog postupka glodanja vodite vertikalnu glo-

dalicu natrag u najviši položaj.

– Isključite električni alat.

Glodanje sa pomoćnim graničnikom (vidjeti sliku F)

Za obradu većih izradaka, npr. kod glodanja utora, kao po-
moćni graničnik možete na izradak pričvrstiti dasku ili letvu i
vertikalnu glodalicu voditi uzduž pomoćnog graničnika. Verti-
kalnu glodalicu vodite uzduž spljoštene strane klizne ploče na
pomoćnom graničniku.

Rubno ili profilno glodanje

Kod rubnog ili profilnog glodanja bez graničnika paralelnosti,
glodalo mora vidi opremljeno vodećim rukavcem ili kugličnim
ležajem.

– Uključen električni alat približite sa strane izratku, sve dok

vodeći rukavac ili kuglični ležaj glodala ne nalegne na obra-
đivani rub izratka.

– Električni alat vodite sa obje ruke uzduž ruba izratka. Kod

toga pazite na nalijeganje točno pod kutom. Preveliko priti-
skanje može oštetiti rub izratka.

19
