106

 | Eesti

1 609 92A 0SH | (16.7.14)

Bosch Power Tools

Sisse-/väljalülitus

Enne sisse-/väljalülitamist reguleerige välja freesimissüga-
vus, vt punkti „Freesimissügavuse reguleerimine“.

Seadme

töölerakendamiseks

 vajutage

kõigepealt

 sisselüli-

tustõkisele

1

 ja

seejärel

 lülitile (sisse/välja)

22

 ja hoidke seda

all.

POF 1400 ACE:

Lamp valgustab freesimispiirkonda.

Seadme

väljalülitamiseks

 vabastage lüliti (sisse/välja)

22

.

POF 1400 ACE:

Lamp kustub aeglaselt.

Märkus:

Ohutuse huvides ei ole võimalik lülitit (sisse/välja)

22

 lukustada, vaid seda tuleb töötamise ajal kogu aeg hoida

sissevajutatud asendis.

Energia säästmiseks lülitage elektriline tööriist sisse vaid siis,
kui seda kasutate.

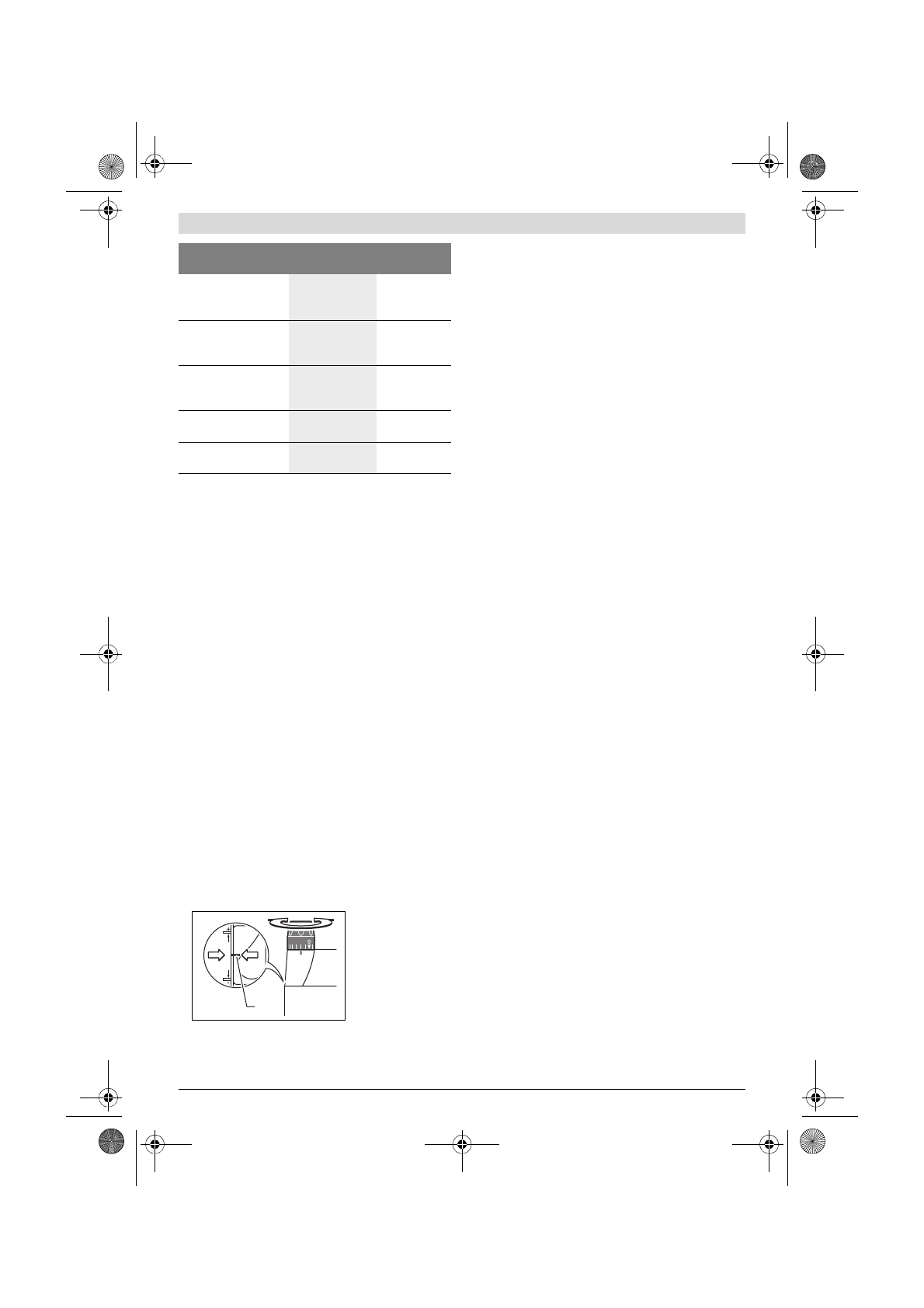

Konstantelektroonika (POF 1400 ACE)

Konstantelektroonika hoiab pöörete arvu tühikäigul ja koor-
musel peaaegu konstantsena ja tagab ühtlase töö.

Freesimissügavuse reguleerimine (vt joonist D)



Freesimissügavust tohib reguleerida vaid siis, kui sea-
de on välja lülitatud.

Freesimissügavuse jämereguleerimiseks toimige järgnevalt:

– Asetage seade koos monteeritud freesiteraga töödeldava-

le toorikule.

–

POF 1400 ACE:

Seadke peenregulaator pöördnupuga

18

keskasendisse. Selleks keerake pöördnuppu

18

 seni, kuni

märgised

19

 joonisel näidatud viisil kattuvad. Seejärel

keerake skaala

17

 asendisse „0“.

– Seadke astmeline sügavuspiirik

9

 madalaimale astmele;

astmeline sügavuspiirik fikseerub tuntavalt kohale.

–

POF 1200 AE:

Keerake astmelise sügavuspiiriku justeeri-

miskruvid

24

 pooleldi sisse või välja.

– Keerake lahti sügavuspiiriku tiibkruvi

11

, nii et sügavuspii-

rik

13

 on vabalt liikuv.

– Suruge freesimissügavuse lukustushooba

16

 pöörlemis-

suunas



 ja viige ülafrees aeglaselt alla, kuni freesitera

21

puudutab tooriku pinda. Uputussügavuse fikseerimiseks
vabastage freesimissügavuse lukustushoob

16

 uuesti.

Lõplikuks fikseerimiseks suruge freesimissügavuse lukus-
tushooba

16

 vajaduse korral pöörlemissuunas



.

– Vajutage sügavuspiirik

13

 alla, kuni see toetub astmelisele

sügavuspiirikule

9

. Seadke indeksmärgiga plaat

12

 freesi-

missügavuse reguleerimise skaalal

14

 asendisse „0“.

– Seadke sügavuspiirik

13

 soovitud freesimissügavusele ja

keerake kinni sügavuspiiriku tiibkruvi

11

. Veenduge, et te

indeksmärgisega lükkurit

12

 enam paigast ei nihuta.

– Suruge freesimissügavuse lukustushooba

16

 pöörlemis-

suunas



 ja viige ülafrees ülemisse asendisse.

Suurema freesimissügavuse puhul on mugavam freesida järk-
järgult. Astmelise sügavuspiiriku

9

 abil saate jaotada freesi-

misoperatsiooni mitmesse järku. Reguleerige soovitud freesi-
missügavus välja astmelise sügavuspiiriku madalaima astme-
ga ja valige esimeste operatsioonide jaoks alguses kõrgemad
astmed.

POF 1200 AE:

Astmete vahemaad saab muuta justeeri-

miskruvide

24

 keeramisega.

Freesimissügavuse peenreguleerimine (POF 1400 ACE)

Pärast proovifreesimist saate freesimissügavust pöördnu-
pust

18

 peenreguleerida; freesimissügavuse suurendami-

seks keerake pöördnuppu päripäeva; freesimissügavuse vä-
hendamiseks vastupäeva. Skaala

17

 on seejuures orientii-

riks. Üks pööre muudab sügavust 2,0 mm, üks sälk skaala

17

ülemises servas vastab sügavuse muutusele 0,1 mm võrra.
Sügavust on võimalik maksimaalselt muuta ± 8 mm.

Näide:

 Soovitud freesimissügavus peab olema 10,0 mm,

proovifreesimine andis freesimissügavuseks 9,6 mm.

– Kergitage ülafreesi ja asetage liugtalla

7

 alla näiteks puidu-

tükk, nii et freesitera

21

 ei puuduta toorikut, kui lasete

ülafreesi tagasi alla. Suruge freesimissügavuse lukustus-
hooba

16

 pöörlemissuunas



 ja viige ülafrees aeglaselt al-

la, kuni sügavuspiirik

13

 toetub astmelisele sügavuspiiri-

kule

9

.

– Seejärel keerake skaala

17

 asendisse „0“ ja keerake lahti

tiibkruvi

11

.

– Keerake pöördnuppu

18

 0,4 mm/4 sälgu (ettenähtud ja

tegeliku väärtuse vahe) võrra päripäeva ja pingutage tiib-
kruvi

11

 kinni.

– Kontrollige valitud freesimissügavust proovifreesimise teel.

Pärast freesimissügavuse reguleerimist ärge muutke enam
lükkuri

12

 asendit sügavuspiirikul

13

, et saaksite aktuaalset

freesimissügavust skaalalt

14

 kogu aeg lugeda.

Freesimissügavuse peenreguleerimine (POF 1200 AE)

Astmelise sügavuspiirikuga

9

 saate välja reguleerida erine-

vaid freesimissügavusi. Reguleerimine toimub vastavalt ees-
pool kirjeldatud viisile erinevusega, et astmelise sügavuspiiri-
ku justeerimiskruvide

24

 keeramisega saab muuta piirikute

kõrguste vahet üksteise suhtes.

Materjal

Freesitera läbi-

mõõt (mm)

Regulaatori

asend 23

Kõva puit (pöök)

4 – 10

12 – 20
22 – 40

5 – 6
3 – 4
1 – 2

Pehme puit (mänd)

4 – 10

12 – 20
22 – 40

5 – 6
3 – 6
1 – 3

Laastplaadid

4 – 10

12 – 20
22 – 40

3 – 6
2 – 4
1 – 3

Plastmaterjalid

4 – 15

16 – 40

2 – 3
1 – 2

Alumiinium

4 – 15

16 – 40

1 – 2

1

19
