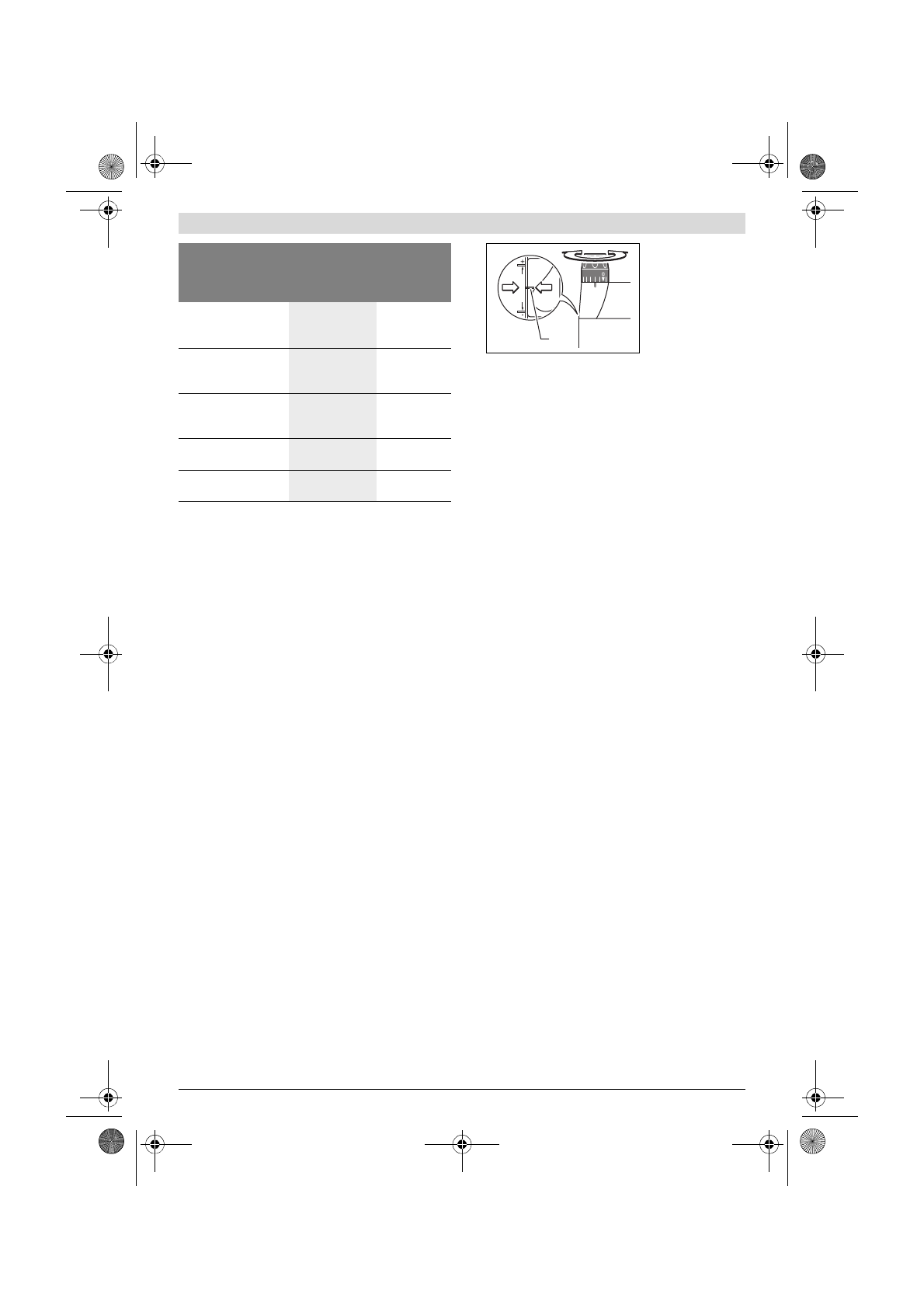

40
| Русский
1 609 92A 0SH | (16.7.14)
Bosch Power Tools
Включение/выключение
Перед включением установите глубину фрезерования,
см. раздел «Установка rлубины фрезерования».
Для
включения
электроинструмента нажмите
сначала
блокиратор выключателя
1
, а
затем
нажмите выключа-
тель
22
и держите его нажатым.
POF 1400 ACE:
Лампа освещает участок фрезерования.
Для
выключения
электроинструмента отпустите выклю-
чатель
22
.
POF 1400 ACE:
Лампа медленно гаснет.
Указание:
По причинам безопасности выключатель
22
не
может быть зафиксирован и при работе следует постоян-
но нажимать на него.
В целях экономии электроэнергии включайте электроин-
струмент только тогда, когда Вы собираетесь работать с
ним.
Константная электроника (POF 1400 ACE)
Константная электроника поддерживает число оборотов
на холостом ходу и под нагрузкой практически на постоян-
ном уровне и обеспечивает равномерную производитель-
ность работы.
Установка глубины фрезерования (см. рис. D)
Установку глубины фрезерования разрешается вы-
полнять только при выключенном электроинстру-
менте.
Грубую настройку глубины фрезерования выполняйте
следующим образом:
– Установите электроинструмент с закрепленной фрезой
на подлежащую обработке деталь.
–
POF 1400 ACE:
Установите ручку точной настройки
глубины фрезерования
18
в среднее положение. Вра-
щайте для этого ручку
18
до тех пор, пока отметки
19
не
станут в показанное на рисунке положение. После это-
го поверните шкалу
17
на «0».
– Установите ступенчатый упор
9
на самую низкую сту-
пень; ступенчатый упор ощутимо входит в зацепление.
–
POF 1200 AE:
Выкрутите/закрутите наполовину на-
строечные винты ступенчатого упора
24
.
– Отпустите барашковый винт для настройки ограничите-
ля глубины
11
таким образом, чтобы ограничитель глу-
бины
13
мог свободно перемещаться.
– Поверните зажимной рычаг фиксирования глубины
фрезерования
16
в направлении
и медленно пере-
мещайте вертикально-фрезерный станок вниз, пока
фреза
21
не коснется поверхности детали. Отпустите
рычаг фиксирования глубины фрезерования
16
, чтобы
зафиксировать эту глубину утапливания.
При необходимости поверните зажимной рычаг фикси-
рования глубины фрезерования
16
в направлении
для окончательного фиксирования.
– Прижмите ограничитель глубины вниз
13
, чтобы он сел
на ступенчатый упор
9
. Установите ползунок с индек-
сной отметкой
12
в положение «0» по шкале настройки
глубины фрезерования
14
.
– Установите ограничитель глубины
13
на желаемое зна-
чение и затяните барашковый винт для настройки огра-
ничителя глубины
11
. Не переставляйте больше ползу-
нок с индексной отметкой
12
.
– Поверните зажимной рычаг фиксирования глубины
фрезерования
16
в направлении
и переведите вер-
тикально-фрезерный станок в верхнее положение.
При большой глубине фрезерования обработку следует
производить в несколько заходов с небольшой толщиной
снимаемого слоя. С помощью ступенчатого упора
9
про-
цесс фрезерования можно разделить на несколько ступе-
ней. Для этого установите желаемую глубину фрезерова-
ния на самую низкую ступень ступенчатого упора и выбе-
рите для первых заходов сначала более высокую ступень.
POF 1200 AE:
Расстояние между ступенями можно изме-
нять вращением настроечных винтов
24
.
Тонкая настройка глубины фрезерования
(POF 1400 ACE)
После пробного захода Вы можете вращением ручки тон-
кой настройки глубины фрезерования
18
точно настроить
глубину фрезерования на желаемое значение; для увели-
чения глубины вращайте ручку против часовой стрелки,
для уменьшения глубины – по часовой стрелке. При этом
шкала
17
служит для ориентировки. Одним поворотом
ручки Вы изменяете значение глубины на 2,0 мм, а пере-
мещением на одну риску деления верхнего края шкалы
17
– на 0,1 мм. Максимальное значение изменения глубины
фрезерования составляет ± 8 мм.
Материал
Диаметр фрезы
(мм)
Положение
установочно-
го колесика
23
Твердая древесина
(бук)
4 – 10
12 – 20
22 – 40
5 – 6
3 – 4
1 – 2
Мягкая древесина (со-
сна)
4 – 10
12 – 20
22 – 40
5 – 6
3 – 6
1 – 3
Древесно-стружеч-
ная плита
4 – 10
12 – 20
22 – 40
3 – 6
2 – 4
1 – 3
Пластмасса
4 – 15
16 – 40
2 – 3
1 – 2
Алюминий
4 – 15
16 – 40
1 – 2
1
19
OBJ_BUCH-336-005.book Page 40 Wednesday, July 16, 2014 1:38 PM
