Встроенный опорный башмак

(25)

 также позволяет про-

должить процедуру строгания после перерыва с любого
места на заготовке:
– Поставьте электроинструмент с опущенным опорным

башмаком в той части заготовки, которую Вы хотите
обрабатывать.

– Включите электроинструмент.
– Сместите давление на переднюю часть подошвы ру-

банка и медленно продвиньте электроинструмент
вперед (

➊

). При этом опорный башмак откидывается

вверх (

➋

) и подошва задней частью опять прилегает к

обрабатываемой заготовке.

– Ведите электроинструмент по обрабатываемой по-

верхности с равномерной подачей (

➌

).

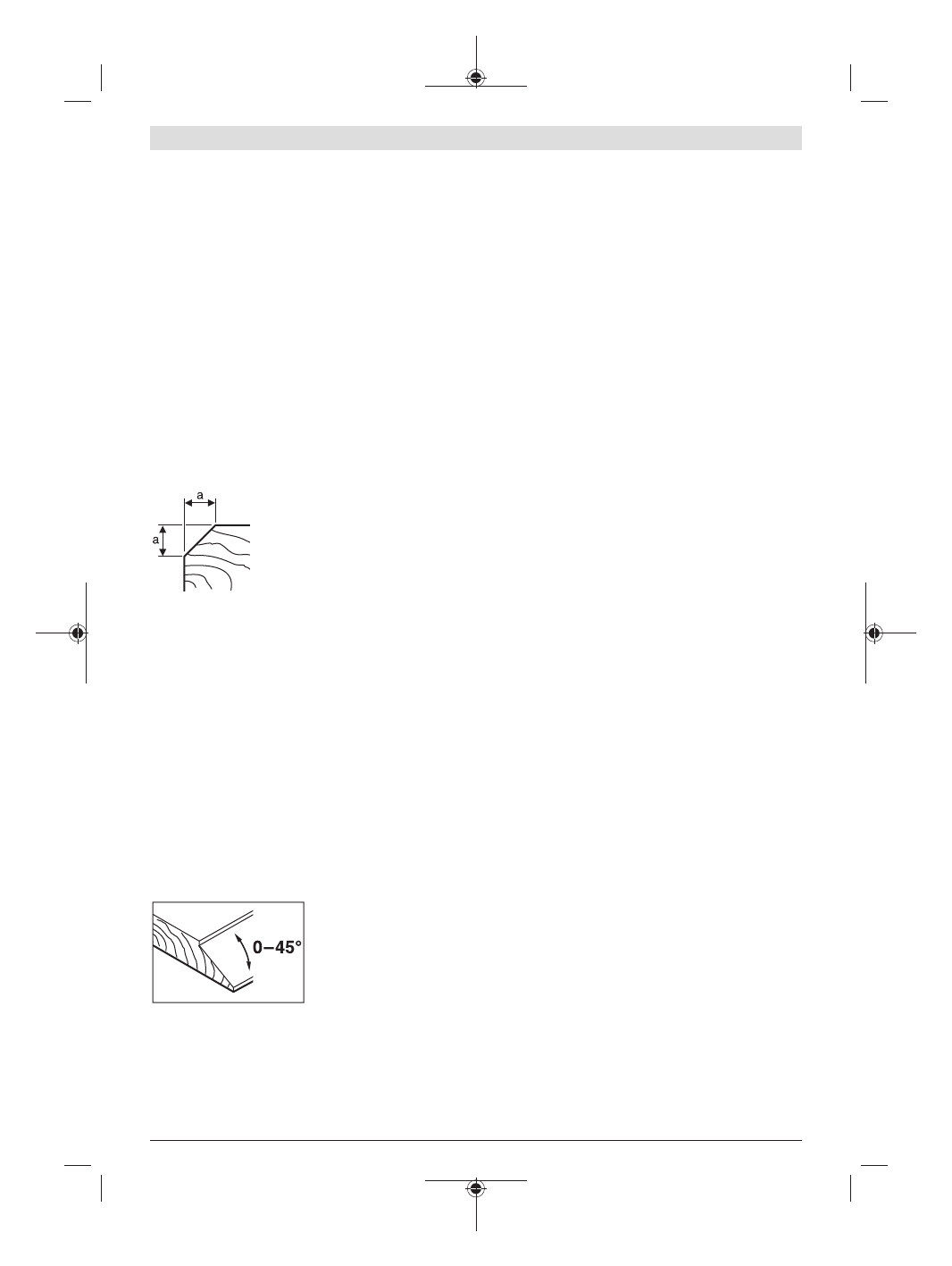

Скашивание кромок (см. рис. E)

V‑образный паз

(8)

 в передней части подошвы позволя-

ют быстро и просто снимать фаску с кромки заготовки.
Для этого поставьте рубанок V-образным пазом на кром-
ку детали и ведите его вдоль детали.

Применяемые па-
зы

Размер a (мм)

нет

0 – 4

средняя

4 – 9

Строгание с параллельным/угловым упором (см. рис.
F–H)

Монтируйте параллельный упор

(17)

 / угловой упор

(21)

с помощью винта крепления

(20)

 на электроинструменте

(на выбор спереди или сзади). В зависимости от при-
менения монтируйте упор глубины выборки четверти

(24)

 с помощью винта крепления

(23)

 на электроинстру-

менте (на выбор спереди или сзади).
Отпустите крепежную гайку

(19)

 и установите нужную

глубину фальца по шкале

(18)

. Снова туго затяните кре-

пежную гайку

(19)

.

Установите требуемую глубину выборки четверти при по-
мощи упора глубины выборки четверти

(24)

.

Повторите несколько раз операцию строгания до дости-
жения нужной глубины четверти. Ведите рубанок с бо-
ковым усилием прижатия.

Скашивание с угловым упором

При скашивании четвертей
и поверхностей установите
необходимый угол скаши-
вания при помощи регуля-
тора угла

(22)

.

Техобслуживание и сервис

Техобслуживание и очистка

u

Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

u

Для обеспечения качественной и безопасной рабо-
ты содержите электроинструмент и вентиляцион-
ные прорези в чистоте.

Обеспечьте свободное перемещение опорного башмака

(25)

 и регулярно очищайте его.

В случае износа угольных щеток электроинструмент авто-
матически выключается. Электроинструмент нужно от-
править на обслуживание в сервисную мастерскую, ад-
реса см. в разделе «Сервис и консультирование на пред-
мет использования продукции».
Если требуется поменять шнур, обращайтесь на фирму
Bosch или в авторизованную сервисную мастерскую для
электроинструментов Bosch.

Сервис и консультирование по вопросам
применения

Сервисный отдел ответит на все Ваши вопросы по ре-
монту и обслуживанию Вашего продукта, а также по зап-
частям. Изображения с пространственным разделением
делатей и информацию по запчастям можно посмотреть
также по адресу:

www.bosch-pt.com

Коллектив сотрудников Bosch, предоставляющий
консультации на предмет использования продукции, с
удовольствием ответит на все Ваши вопросы относитель-
ного нашей продукции и ее принадлежностей.
Пожалуйста, во всех запросах и заказах запчастей обяза-
тельно указывайте 10-значный товарный номер по за-
водской табличке изделия.

Для региона: Россия, Беларусь, Казахстан, Украина

Гарантийное обслуживание и ремонт электроинструмен-
та, с соблюдением требований и норм изготовителя про-
изводятся на территории всех стран только в фирменных
или авторизованных сервисных центрах «Роберт Бош».
ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про-
дукции опасно в эксплуатации, может привести к ущербу
для Вашего здоровья. Изготовление и распространение
контрафактной продукции преследуется по Закону в ад-
министративном и уголовном порядке.

Россия

Уполномоченная изготовителем организация:
ООО «Роберт Бош» Вашутинское шоссе, вл. 24
141400, г. Химки, Московская обл.
Тел.: +7 800 100 8007
E-Mail: info.powertools@ru.bosch.com
www.bosch-pt.ru

Беларусь

ИП «Роберт Бош» ООО
Сервисный центр по обслуживанию электроинструмента
ул. Тимирязева, 65А-020
220035, г. Минск
Тел.: +375 (17) 254 78 71
Тел.: +375 (17) 254 79 16
Факс: +375 (17) 254 78 75
E-Mail: pt-service.by@bosch.com
Официальный сайт: www.bosch-pt.by
