Разметка линии реза (см. рис. J)

Лазерный луч показывает Вам линию реза
пильного диска. Благодаря этому Вы можете
точно расположить распиливаемую заготовку,
не открывая для этого маятниковый защитный
кожух.

–

Включите лазерный луч с помощью
выключателя

20

.

–

Выровняйте разметку на заготовке по
правой кромке лазерной линии.

Положение оператора (см. рис. K)

f

Не стойте перед электроинструментом в
одну линию с пильным диском, стоять
нужно всегда сбоку в смещенном по
отношении к пильному диску положении.

Таким образом Вы можете защитить себя
от возможного рикошета.

–

Не подставляйте руки и пальцы под
вращающийся пильный диск.

–

Не скрещивайте руки перед кронштейном
рабочего инструмента.

Допустимые размеры заготовки

Максимальные

 заготовки:

Минимальные

 заготовки:

(= все заготовки, которые могут быть
закреплены слева или справа от пильного
диска с помощью прилагающейся струбцины

14

):

100 x 40 мм (длина x ширина)

Глубина резания, макс.

(0

°

/0

°

): 50 мм

Торцование

–

Закрепите заготовку в соответствии с
размерами.

–

Установите нужный горизонтальный и/или
вертикальный угол распила.

–

Включите электроинструмент.

–

Нажмите на рычаг

3

 и, взявшись за ручку

1

,

медленно переместите кронштейн вниз.

–

Выполните рез с равномерной подачей.

–

Выключите электроинструмент и
подождите, пока пильный диск полностью
не остановится.

–

Осторожно поднимите кронштейн
рабочего инструмента.

Смена плиты-вкладыша

После продолжительной работы
электроинструмента возможен износ красной
плиты-вкладыша

7

.

Заменяйте неисправные плиты-вкладыши.

–

Приведите электроинструмент в рабочее
положение.

–

С помощью крестообразной отвертки
выкрутите винты

8

 и извлеките старый

вкладыш.

–

Вложите новую плиту-вкладыш и завинтите
все винты

8

.

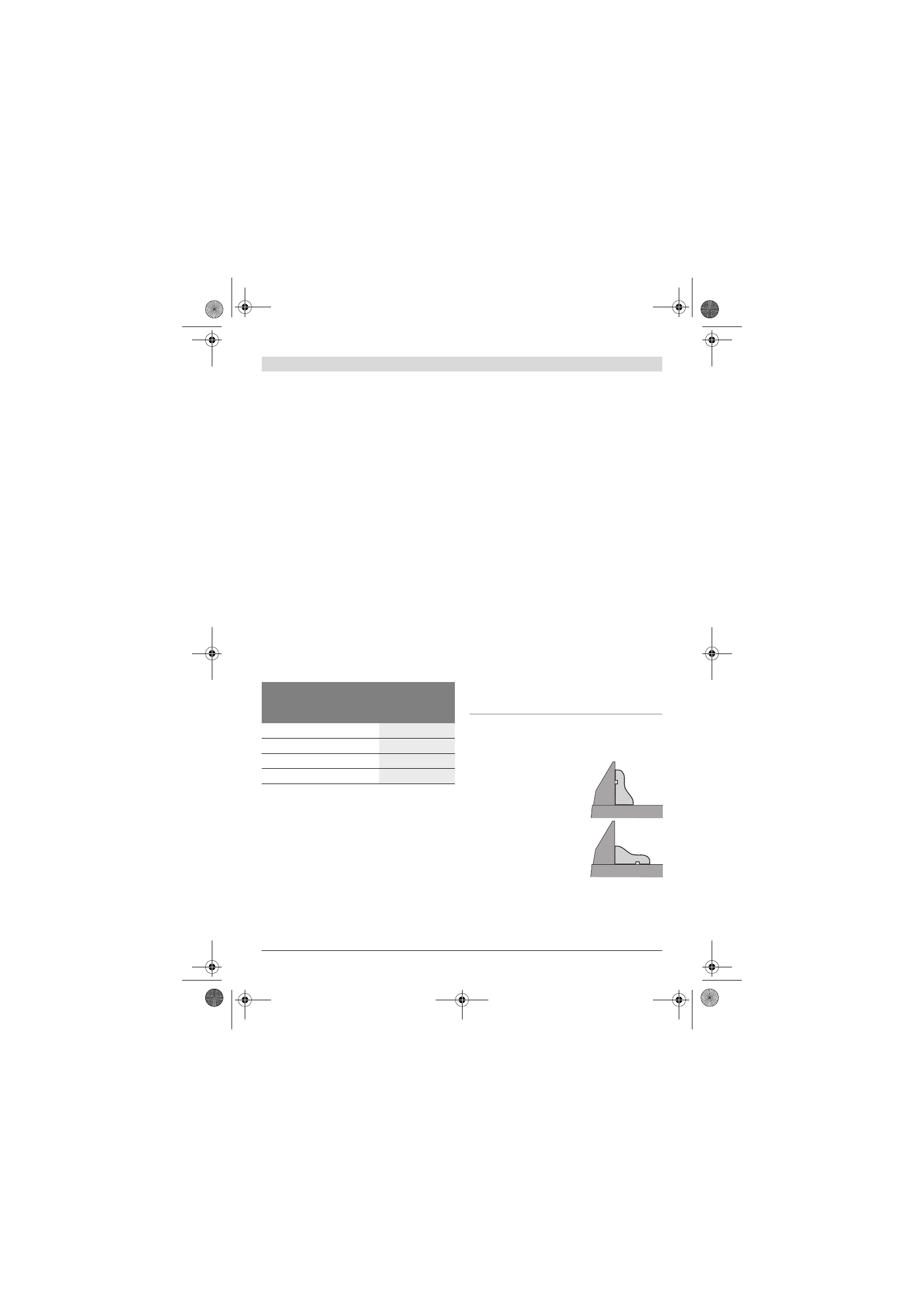

Обработка профильных реек

Профильные рейки Вы можете обрабатывать
двумя различными способами.

Настроенный угол распила нужно всегда
сначала проверить на отходах.

Угол распила

Высота x

Ширина

горизон-

тальный

верти-

кальный

0

°

0

°

50 x 110 мм

45

°

0

°

50 x 76 мм

0

°

45

°

37 x 110 мм

45

°

45

°

37 x 76 мм

–

приставив в высоту к
упорной планке

–

плоско положив на стол
пилы
