Eλληνικά

 |

155

Bosch Power Tools

1 609 929 U75 | (19.7.10)

Το ελεύθερο άκρο μακριών υπό κατεργασία
τεμαχίων πρέπει να ακουμπάει κάπου ή να
υποστηρίζεται κατάλληλα.

Σημάδεμα της γραμμής κοπής (βλέπε εικόνα J)

Η γραμμή κοπής του πριονόδισκου δείχνεται από
μια ακτίνα λέιζερ. Έτσι μπορείτε να στερεώσετε
και να πριονίσετε το υπό κατεργασία τεμάχιο με
ακρίβεια, χωρίς να χρειαστεί να ανοίξετε τον
προφυλακτήρα.

–

Γι= αυτό ενεργοποιήστε την ακτίνα λέιζερ με
το διακόπτη

20

.

–

Ευθυγραμμίστε το σημάδι επάνω στο υπό
κατεργασία τεμάχιο με τη δεξιά ακμή της
γραμμής λέιζερ.

Θέση του χειριστή/της χειρίστριας
(βλέπε εικόνα K)

f

Να μην στέκεστε μπροστά στο ηλεκτρικό
εργαλείο, σε μια γραμμή με τον
πριονόδισκο, αλλά πάντα δίπλα απ’ αυτό.

Έτσι προστατεύετε το σώμα σας από ένα
ενδεχόμενο κλότσημα.

–

Κρατάτε τα χέρια σας, τα δάκτυλά σας και τα
μπράτσα σας μακριά από τον περιστρεφόμενο
πριονόδισκο.

–

Μη σταυρώνετε τα μπράτσα σας μπροστά στο
βραχίονα εργαλείου.

Επιτρεπτές διαστάσεις του υπό κατεργασία
τεμαχίου

Μέγιστα

 υπό κατεργασία τεμάχια:

Ελάχιστα

 υπό κατεργασία τεμάχια

(= όλα τα υπό κατεργασία τεμάχια που μπορούν
να συσφιχτούν δεξιά ή αριστερά από τον
πριονόδισκο με τη βοήθεια του νταβιδιού

14

 που

περιέχεται στη συσκευασία):
100 x 40 mm (μήκος x πλάτος)

μέγ. βάθος κοπής

(0

°

/0

°

): 50 mm

Κοπή

–

Σφίξτε το υπό κατεργασία τεμάχιο ανάλογα με
τις διαστάσεις του.

–

Ρυθμίστε την επιθυμητή κάθετη ή οριζόντια
γωνία φαλτσοτομής.

–

Θέστε σε λειτουργία το ηλεκτρικό εργαλείο.

–

Πατήστε το μοχλό

3

 και οδηγήσετε το

βραχίονα εργαλείου σιγά-σιγά προς τα κάτω,
πιάνοντάς τον από τη λαβή

1

.

–

Κόψτε το υπό κατεργασία τεμάχιο ασκώντας
ομοιόμορφη πίεση.

–

Θέστε το ηλεκτρικό εργαλείο εκτός
λειτουργίας και περιμένετε να ακινητοποιηθεί
εντελώς ο πριονόδισκος.

–

Οδηγήστε το βραχίονα εργαλείου σιγά-σιγά
προς τα επάνω.

Αντικατάσταση της πλάκας στήριξης

Η κόκκινη πλάκα στήριξης

7

 μπορεί να φθαρεί

μετά από μακρόχρονη χρήση του ηλεκτρικού
εργαλείου.

Αντικαταστήστε τυχόν χαλασμένες πλάκες
στήριξης.

–

Θέστε το ηλεκτρικό εργαλείο στη θέση
εργασίας.

–

Ξεβιδώστε τις βίδες

8

 με ένα

σταυροκατσάβιδο και αφαιρέστε την παλιά
πλάκα στήριξης.

–

Τοποθετήστε τη νέα πλάκα στήριξης και
βιδώστε πάλι όλες τις βίδες

8

.

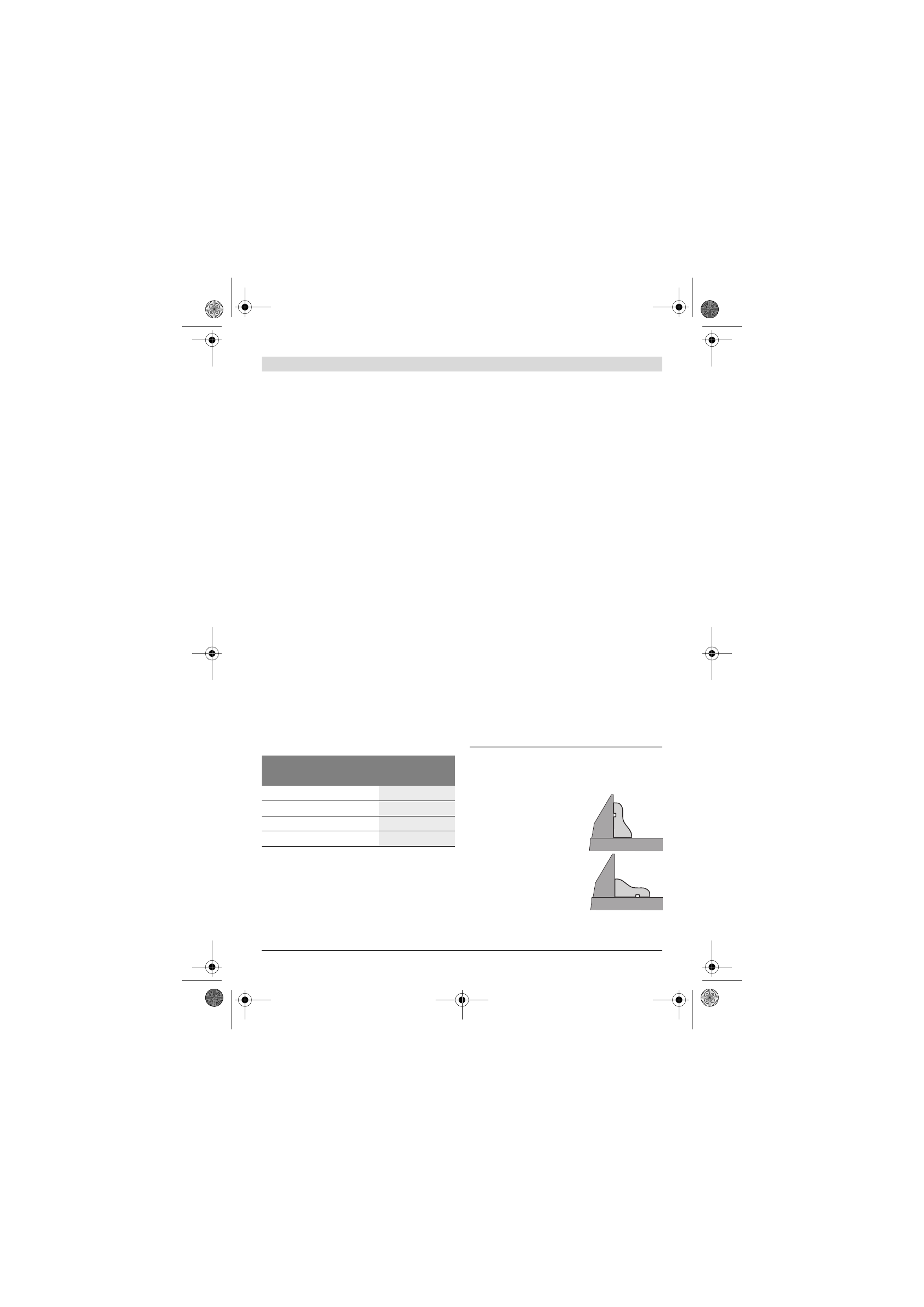

Κατεργασία πηχών διατομής

Μπορείτε να κατεργαστείτε τους πήχεις διατομής
κατά δυο τρόπους:

Να ελέγχετε πρώτα τη ρυθμισμένη γωνία
φαλτσοτομής κόβοντας ένα άχρηστο ξύλο.

Γωνία φαλτσοτομής

Ύψος x Πλάτος

οριζόντια

κάθετα

0

°

0

°

50 x 110 mm

45

°

0

°

50 x 76 mm

0

°

45

°

37 x 110 mm

45

°

45

°

37 x 76 mm

–

ακούμπι-σμα στη ράγα
οδήγησης

–

επίπεδη τοποθ. στο
τραπέζι σέγας
