Polski

 |

181

Bosch Power Tools

1 609 929 U75 | (19.7.10)

Pozycja operatora (zob. rys. K)

f

Nie należy ustawiać się w jednej linii z
tarczą z przodu elektronarzędzia. Należy
stawać zawsze w pozycji lekko przesuniętej
w bok.

W ten sposób ciało jest poza

zasięgiem ewentualnego odrzutu.

–

Zachować bezpieczną odległość rąk, palców
i ramion od obracającej się tarcza pilarskiej.

–

Nie krzyżować ramion przed głowicą
urządzenia.

Dopuszczalne rozmiary przedmiotu
przeznaczonego do obróbki

Maksymalna

 wielkość materiału:

Minimalna

 wielkość materiału:

(= wszystkie elementy, które mogą zostać
przymocowane za pomocą załączonego w
dostawie ścisku stolarskiego

14

 z lewej lub

prawej strony tarczy pilarskiej):
100 x 40 mm (wysokość x szerokość)

maks. głębokość cięcia

(0

°

/0

°

): 50 mm

Obrzynanie

–

Unieruchomić przedmiot obrabiany
uwzględniając jego wymiary.

–

Ustawić żądany poziomy i/lub pionowy kąt
cięcia.

–

Włączyć elektronarzędzie.

–

Wcisnąć dźwignię

3

 i wolno poprowadzić do

dołu głowicę elektronarzędzia, pociągając za
uchwyt

1

.

–

Przepiłować przedmiot obrabiany z
równomiernym posuwem.

–

Wyłączyć elektronarzędzie i odczekać aż
tarcza pilarska zatrzyma się całkowicie.

–

Przesunąć powoli głowicę do góry.

Wymiana podkładki

Czerwona podkładka

7

 może zużyć się po

dłuższym użytkowaniu elektronarzędzia.

Należy wymienić uszkodzone podkładki.

–

Ustawić elektronarzędzie w pozycji roboczej.

–

Wykręcić śruby

8

 za pomocą wkrętaka

krzyżowego i wyjąć zużytą podkładkę.

–

Nałożyć nową podkładkę i dokręcić
wszystkie śruby

8

.

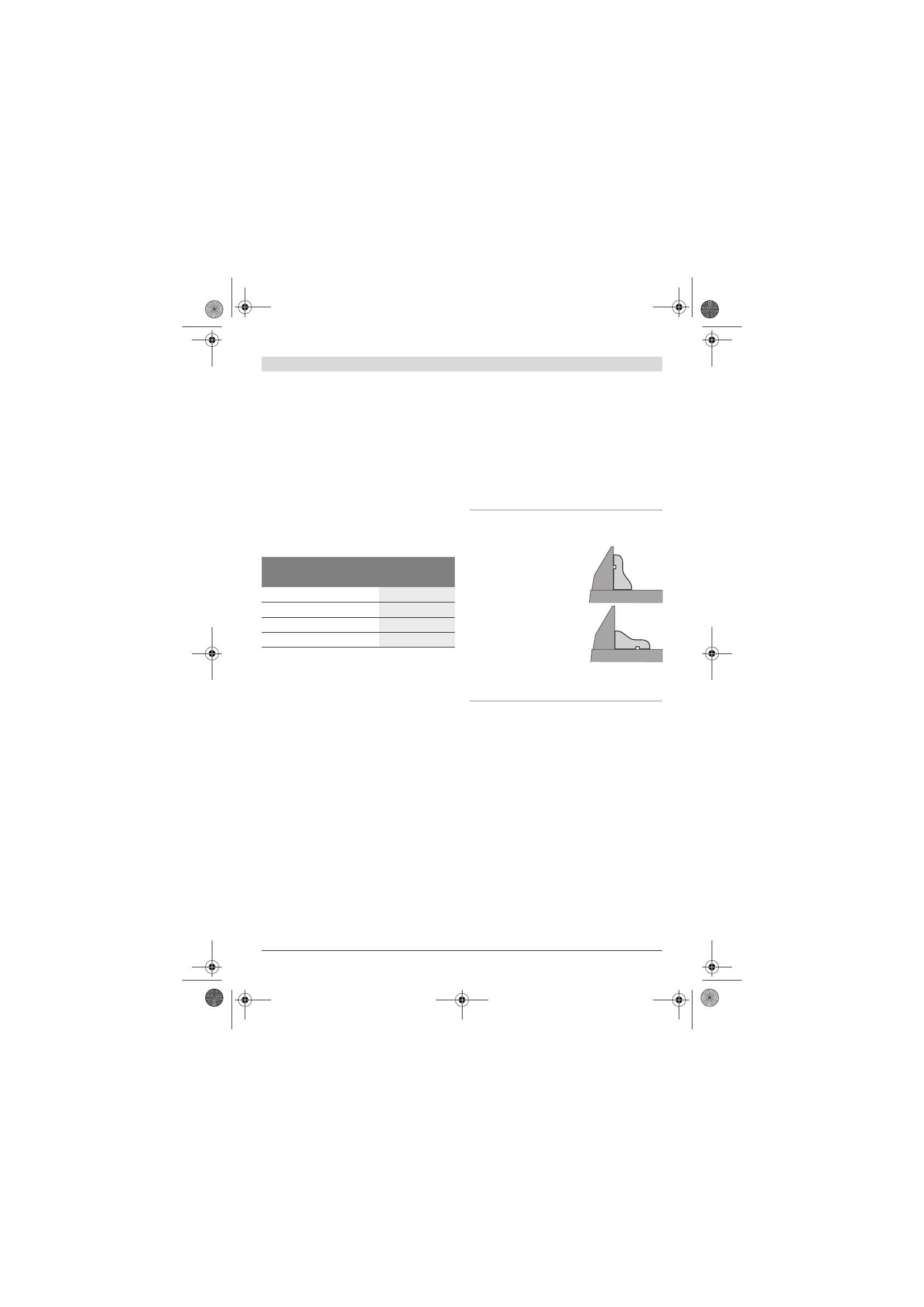

Obróbka listew profilowanych

Listwy profilowe można ciąć w dwojaki sposób:

Wypróbować zawsze ustawiony kąt cięcia
najpierw na resztce listwy.

Transport

Przed transportem elektronarzędzia należy
wykonać następujące kroki:

–

Ustawić elektronarzędzie w pozycji
transportowej.

–

Należy zdjąć wszystkie elementy osprzętu,
których nie można stabilnie przymocować do
elektronarzędzia.

Przed przystąpieniem do transportu należy
nieużyte tarcze pilarskie w razie możliwości
umieścić w zamykanym pojemniku.

–

W celu podniesienia lub transportu
elektronarzędzia posłużyć się zagłębieniami

13

 z boku stołu pilarskiego

11

.

f

Podczas transportu elektronarzędzia
należy używać wyłącznie urządzeń
transportowych, nigdy nie wolno używać w
tym celu urządzeń zabezpieczających.

Kąt uciosu

Wysokość x

szerokość

poziom

pion

0

°

0

°

50 x 110 mm

45

°

0

°

50 x 76 mm

0

°

45

°

37 x 110 mm

45

°

45

°

37 x 76 mm

–

pionowo przy ogranicz-
niku cięcia

–

ułożone płasko na stole
pilarskim
