– Med umbrakonøkkelen

17

 skrur du spennskruen

18

 ut i

dreieretning

n

.

– Sving vernedekselet

11

 tilbake og hold det fast.

– Ta spennflensen

19

 og sagbladet

20

 av fra sagspindelen

22

.

Montering av sagbladet (se bilde A)

Til verktøyskifte legger du elektroverktøyet helst på frontsi-

den av motorhuset.
– Rengjør sagbladet

20

 og alle spenndelene som skal monte-

res.

– Sving vernedekselet

11

 tilbake og hold det fast.

– Sett sagbladet

20

 på festeflensen

21

. Tennenes skjære-

retning (pilretning på sagbladet) og dreieretningspilen på

vernedekselet

15

 må stemme overens.

– Sett spennflensen

19

 på og skru spennskruen

18

 inn i

dreieretning

o

. Pass på riktig innbyggingsposisjon for fes-

teflensen

21

 og spennflensen

19

.

– Trykk på spindel-låsetasten

4

 og hold denne trykt inne.

– Med umbrakonøkkelen

17

 trekker du spennskruen

18

 fast

i dreieretning

o

. Tiltrekkingsmomentet skal være

6 – 9 Nm, det tilsvarer håndfast pluss ¼ omdreining.

Støv-/sponavsuging

f

Før alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

f

Støv fra materialer som blyholdig maling, noen tresorter,

mineraler og metall kan være helsefarlige. Berøring eller

innånding av støv kan utløse allergiske reaksjoner og/eller

åndedrettssykdommer hos brukeren eller personer som

befinner seg i nærheten.

Visse typer støv som eik- eller bøkstøv gjelder som kreft-

fremkallende, spesielt i kombinasjon med tilsetningsstof-

fer til trebearbeidelse (kromat, trebeskyttelsesmidler).

Asbestholdig materiale må kun bearbeides av fagfolk.

– Bruk helst et støvavsug som er egnet for dette materi-

alet.

– Sørg  for  god  ventilasjon av arbeidsplassen.

– Det anbefales å bruke en støvmaske med filterklasse

P2.

Følg ditt lands gyldige forskrifter for de materialene som

skal bearbeides.

f

Unngå støv på arbeidsplassen.

Støv kan lett antennes.

Montering av avsugadapteren (se bilde B)

Sett avsugadapteren

23

 på sponutkastet

14

 til den smekker i

lås. På avsugadapteren

23

 kan det tilkoples en avsugslange

med en diameter på 35 mm.

f

Avsugadapteren må ikke være montert uten tilkoplet

eksternt avsug.

Avsugkanalen kan ellers tettes.

f

På avsugadapteren må det ikke koples til en støvpose.

Avsugsystemet kan ellers tettes.

Rengjør avsugadapteret

23

 regelmessig for å sikre en optimal

avsuging.

Ekstern avsuging

Forbind avsugslangen  med en støvsuger (tilbehør). En over-

sikt over tilkobling til forskjellige støvsugere finner du på slut-

ten av denne instruksen.

Elektroverktøyet kan kobles direkte til stikkontakten på en

Bosch-universalsuger med fjernstart. Denne starter automa-

tisk når elektroverktøyet kobles inn.
Støvsugeren må være egnet til materialet som skal bearbei-

des.
Ved avsuging av spesielt helsefarlig, kreftfremkallende eller

tørt støv må du bruke en spesialstøvsuger.

Bruk

Driftstyper

f

Før alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

Innstilling av skjæredybden (se bilde C)

f

Tilpass skjæredybden til tykkelsen på arbeidsstykket.

Det skal være mindre enn en full tannhøyde synlig under ar-

beidsstykket.

Løsne spennarmen

24

. Til en mindre skjæredybde trekker du

sagen bort fra grunnplaten

12

, for en større skjæredybde

trykker du sagen mot grunnplaten

12

. Innstill ønsket mål på

skjæredybdeskalaen. Trekk spennarmen

24

 fast igjen.

Hvis du ikke kan innstille skjæredybden fullstendig etter løs-

ning av spennarmen

24

, trekker du spennarmen

24

 bort fra

sagen og svinger den ned. Slipp deretter spennarmen

24

igjen. Gjenta det hele til ønsket skjæredybde kan innstilles.
Hvis du ikke kan fiksere skjæredybden tilstrekkelig etter fast-

trekking av spennarmen

24

, trekker du spennarmen

24

 bort

fra sagen og svinger den opp. Slipp deretter spennarmen

24

igjen. Gjenta det hele til skjæredybden er fiksert.

Innstilling av gjæringsvinkelen

Løsne vingeskruene

6

 og

26

. Sving sagen mot siden. Innstill

ønsket mål på skalaen

5

. Skru vingeskruene

6

 og

26

 fast igjen.

Merk:

Ved gjæringssnitt er skjæredybden mindre enn anvist

verdi på skjæredybdeskalaen

25

.

Snittmarkeringer

Snittmarkering 0 °  (

9

) viser sagbladets posisjon ved rettvin-

klet snitt. Snittmarkering 45 °  (

8

) viser sagbladets posisjon

ved 45 ° -snitt.

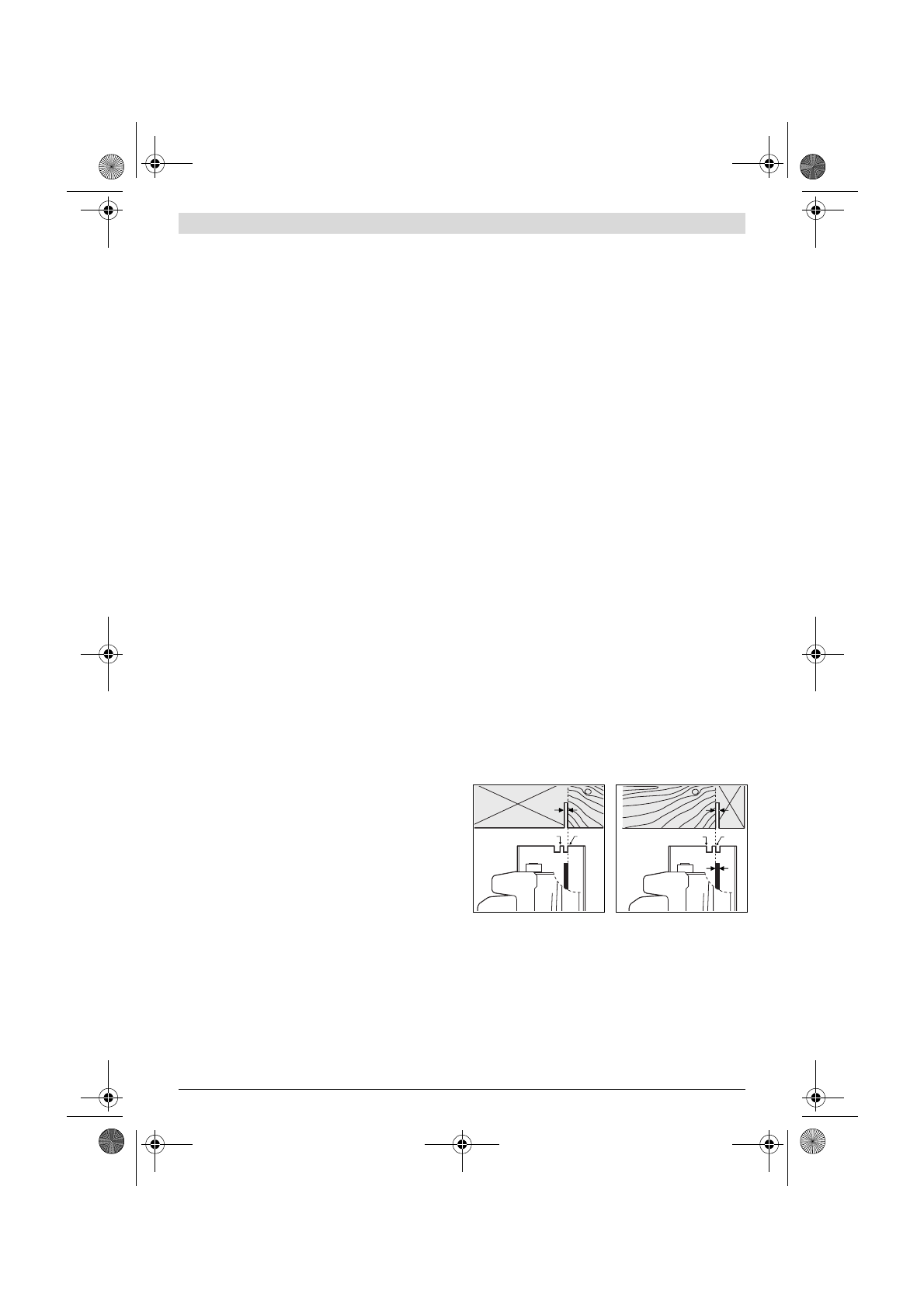

For en målnøyaktig skjæring setter du sirkelsagen på arbeids-

stykket som vist på bildet. Utfør helst en prøveskjæring.

Igangsetting

f

Ta hensyn til strømspenningen! Spenningen til strøm-

kilden må stemme overens med angivelsene på elek-

troverktøyets typeskilt. Elektroverktøy som er merket

med 230 V kan også brukes med 220 V.
