Deutsch |
11
Bosch Power Tools
1 619 P09 868 | (4.11.11)
Betrieb
Betriebsarten
f
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Schnitttiefe einstellen (siehe Bild C)
f
Passen Sie die Schnitttiefe an die Dicke des Werk-
stücks an.
Es sollte weniger als eine volle Zahnhöhe unter
dem Werkstück sichtbar sein.
Lösen Sie den Spannhebel
24
. Für eine kleinere Schnitttiefe
ziehen Sie die Säge von der Grundplatte
12
weg, für eine grö-
ßere Schnitttiefe drücken Sie die Säge zur Grundplatte
12
hin. Stellen Sie das gewünschte Maß an der Schnitttiefenska-
la ein. Ziehen Sie den Spannhebel
24
wieder fest.
Sollten Sie nach dem Lösen des Spannhebels
24
die Schnitt-
tiefe nicht vollständig verstellen können, ziehen Sie den
Spannhebel
24
von der Säge weg und schwenken ihn nach
unten. Lassen Sie den Spannhebel
24
wieder los. Wiederho-
len Sie diesen Vorgang, bis die gewünschte Schnitttiefe ein-
stellbar ist.
Sollten Sie nach dem Festziehen des Spannhebels
24
die
Schnitttiefe nicht ausreichend fixieren können, ziehen Sie
den Spannhebel
24
von der Säge weg und schwenken ihn
nach oben. Lassen Sie den Spannhebel
24
wieder los. Wie-
derholen Sie diesen Vorgang, bis die Schnitttiefe fixiert ist.
Gehrungswinkel einstellen
Lösen Sie die Flügelschrauben
6
und
26
. Schwenken Sie die
Säge seitlich. Stellen Sie das gewünschte Maß an der Skala
5
ein. Schrauben Sie die Flügelschrauben
6
und
26
wieder fest.
Hinweis:
Bei Gehrungsschnitten ist die Schnitttiefe kleiner
als der angezeigte Wert auf der Schnitttiefenskala
25
.

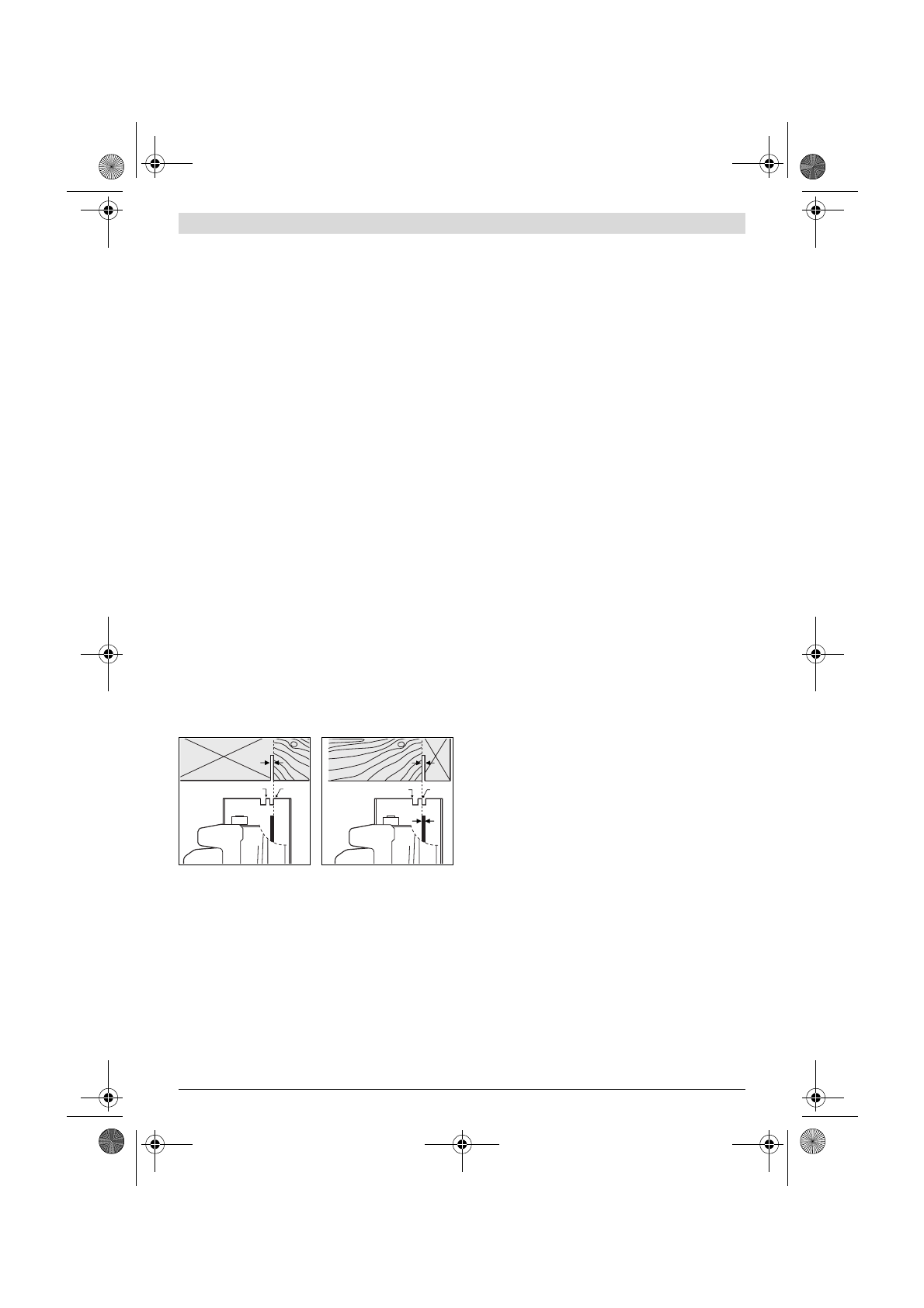

Schnittmarkierungen
Die Schnittmarkierung 0 ° (
9
) zeigt die Position des Sägeblat-
tes bei rechtwinkligem Schnitt. Die Schnittmarkierung 45 °
(
8
) zeigt die Position des Sägeblattes bei 45 ° -Schnitt.
Für einen maßgenauen Schnitt setzen Sie die Kreissäge wie
im Bild gezeigt an das Werkstück. Führen Sie am besten einen
Probeschnitt durch.
Inbetriebnahme
f
Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typen-
schild des Elektrowerkzeuges übereinstimmen. Mit
230 V gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.
Ein-/Ausschalten
Zur
Inbetriebnahme
des Elektrowerkzeuges betätigen Sie
zuerst
die Einschaltsperre
2
und drücken
anschließend
den
Ein-/Ausschalter
1
und halten ihn gedrückt.
Um das Elektrowerkzeug
auszuschalten
, lassen Sie den
Ein-/Ausschalter
1
los.
Hinweis:
Aus Sicherheitsgründen kann der Ein-/Ausschalter
1
nicht arretiert werden, sondern muss während des Betrie-
bes ständig gedrückt bleiben.
Arbeitshinweise
Schützen Sie Sägeblätter vor Stoß und Schlag.
Führen Sie das Elektrowerkzeug gleichmäßig und mit leich-
tem Schub in Schnittrichtung. Zu starker Vorschub verringert
die Lebensdauer der Einsatzwerkzeuge erheblich und kann
dem Elektrowerkzeug schaden.
Die Sägeleistung und die Schnittqualität hängen wesentlich
vom Zustand und der Zahnform des Sägeblattes ab. Verwen-
den Sie deshalb nur scharfe und für den zu bearbeitenden
Werkstoff geeignete Sägeblätter.
Sägen von Holz
Die richtige Wahl des Sägeblattes richtet sich nach Holzart,
Holzqualität und ob Längs- oder Querschnitte gefordert sind.
Bei Längsschnitten von Fichte entstehen lange, spiralförmige
Späne.
Buchen- und Eichenstäube sind besonders gesundheitsge-
fährdend, arbeiten Sie deshalb nur mit Staubabsaugung.
Sägen mit Parallelanschlag (siehe Bild D)
Der Parallelanschlag
10
ermöglicht exakte Schnitte entlang
einer Werkstückkante, beziehungsweise das Schneiden maß-
gleicher Streifen.
Lösen Sie die Flügelschraube
7
und schieben Sie die Skala
des Parallelanschlags
10
durch die Führung in der Grundplat-
te
12
. Stellen Sie die gewünschte Schnittbreite als Skalen-
wert an der entsprechenden Schnittmarkierung
9
bzw.
8
ein,
siehe Abschnitt „Schnittmarkierungen“. Drehen Sie die Flü-
gelschraube
7
wieder fest.
Sägen mit Hilfsanschlag (siehe Bild E)
Zur Bearbeitung großer Werkstücke oder zum Schneiden ge-
rader Kanten können Sie ein Brett oder eine Leiste als Hilfsan-
schlag am Werkstück befestigen und die Kreissäge mit der
Grundplatte am Hilfsanschlag entlangführen.
Wartung und Service
Wartung und Reinigung
f
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
f
Halten Sie das Elektrowerkzeug und die Lüftungsschlit-
ze sauber, um gut und sicher zu arbeiten.
Die Pendelschutzhaube muss sich immer frei bewegen und
selbsttätig schließen können. Halten Sie deshalb den Bereich
um die Pendelschutzhaube stets sauber. Entfernen Sie Staub
und Späne durch Ausblasen mit Druckluft oder mit einem Pin-
sel.
0
45
0
45
