100
| Česky
1 619 P09 868 | (4.11.11)
Bosch Power Tools
Externí odsávání
Odsávací hadici spojte s vysavačem (příslušenství). Přehled
přípojek na různé vysavače naleznete na konci tohoto návodu.
Elektronářadí lze připojit přímo do zásuvky víceúčelového
vysavače Bosch s dálkovým spínáním. Ten se při zapnutí
elektronářadí automaticky nastartuje.
Vysavač musí být vhodný pro opracovávaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.
Provoz
Druhy provozu
f
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Nastavení hloubky řezu (viz obr. C)
f
Přizpůsobte hloubku řezu tloušťce obrobku.
Pod
obrobkem by měla být viditelná necelá výška zubu.
Povolte upínací páčku
24
. Pro menší hloubku řezu odtáhněte
pilu od základové desky
12
, pro větší hloubku řezu zatlačte
pilu k základové desce
12
. Nastavte požadovaný rozměr na
stupnici hloubky řezu. Upínací páčku
24
opět utáhněte.
Pokud byste nemohli po povolení upínací páčky
24
úplně
přestavit hloubku řezu, vytáhněte upínací páčku
24
od pily
pryč a natočte ji dolů. Upínací páčku
24
opět uvolněte. Tento
proces opakujte, až je požadovaná hloubka řezu nastavitelná.
Pokud byste nemohli po utažení upínací páčky
24
dostatečně
zafixovat hloubku řezu, vytáhněte upínací páčku
24
od pily
pryč a natočte ji nahoru. Upínací páčku
24
opět uvolněte.
Tento proces opakujte, až je hloubka řezu zafixovaná.
Nastavení šikmých úhlů
Povolte křídlové šrouby
6
a
26
. Pilu vychylte na bok. Nastavte
požadovaný rozměr na stupnici
5
. Křídlové šrouby
6
a
26
opět
utáhněte.
Upozornění:
U skloněných řezů je hloubka řezu menší než
zobrazená hodnota na stupnici hloubky řezu
25
.

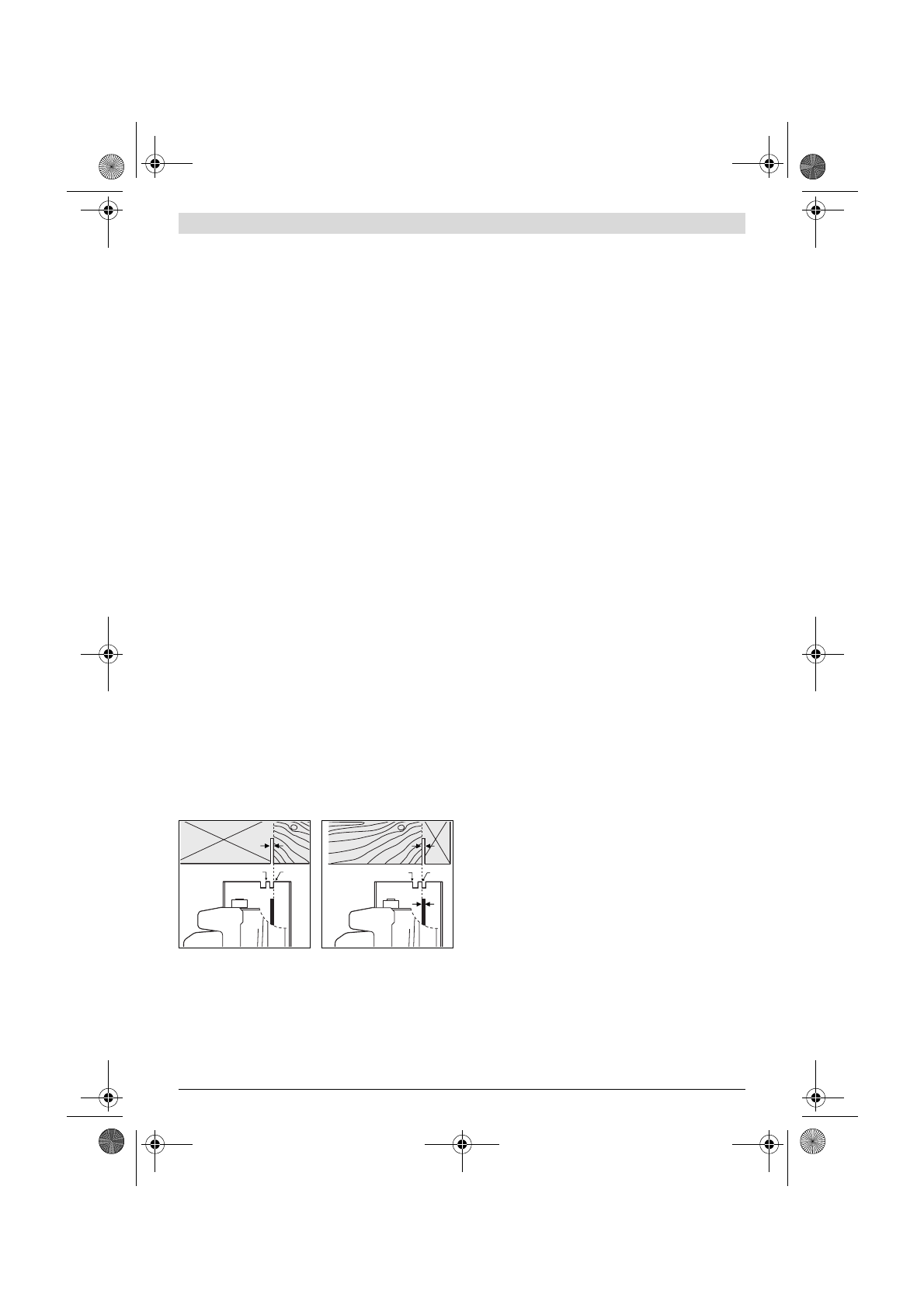

Označení řezu
Označení řezu 0
°
(
9
) ukazuje polohu pilového kotouče při
pravoúhlém řezu. Označení řezu 45
°
(
8
) ukazuje polohu
pilového kotouče při řezu pod sklonem 45
°
.
Pro rozměrově přesný řez nasaďte kotoučovou pilu na
obrobek tak, jak je ukázáno na obrázku. Nejlépe proveďte
jeden zkušební řez.
Uvedení do provozu
f
Dbejte síťového napětí! Napětí zdroje proudu musí
souhlasit s údaji na typovém štítku elektronářadí.
Elektronářadí označené 230 V smí být provozováno i
na 220 V.
Zapnutí – vypnutí
Pro
uvedení do provozu
stlačte
nejprve
blokování zapnutí
2
a
následně
stlačte spínač
1
a podržte jej stlačený.
K
vypnutí
elektronářadí spínač
1
uvolněte.
Upozornění:
Z bezpečnostních důvodů nelze spínač
1
zaaretovat, nýbrž musí zůstat během provozu neustále
stlačený.
Pracovní pokyny
Chraňte pilový kotouč před úderem a nárazem.
Elektronářadí veďte rovnoměrně a s lehkým posuvem ve
směru řezu. Příliš silný posuv značně snižuje životnost
nasazeného nástroje a může poškodit elektronářadí.
Výkon řezání a kvalita řezu podstatně závisí na stavu a tvaru
zubů pilového kotouče. Používejte proto jen ostré a pro
opracovávaný materiál vhodné pilové kotouče.
Řezání dřeva
Správná volba pilového kotouče se řídí podle druhu dřeva,
kvality dřeva a zda jsou požadovány podélné nebo příčné řezy.
U podélných řezů do smrku vznikají dlouhé, spirálovité třísky.
Bukový a dubový prach je zvláště zdraví ohrožující, pracujte
proto pouze s odsáváním prachu.
Řezání s podélným dorazem (viz obr. D)
Podélný doraz
10
umožňuje přesné řezy podél hrany
obrobku, případně řezání rozměrově stejných pruhů.
Uvolněte křídlový šroub
7
a prostrčte stupnici podélného
dorazu
10
skrz vedení v základové desce
12
. Nastavte
požadovanou šířku řezu jako hodnotu stupnice na příslušném
označení řezu
9
ev.
8
, viz odstavec
„
Označení řezu
“
. Křídlový
šroub
7
opět pevně utáhněte.
Řezání s pomocným dorazem (viz obr. E)
Pro opracování velkých obrobků nebo řezání rovných okrajů
můžete na obrobek upevnit jako pomocný doraz prkno nebo
lištu a kotoučovou pilu vést základovou deskou podél
pomocného dorazu.
Údržba a servis
Údržba a čištění
f
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
f
Udržujte elektronářadí a větrací otvory čisté, abyste
pracovali dobře a bezpečně.
Kyvný ochranný kryt se musí vždy volně pohybovat a
samostatně nechat uzavřít. Udržujte proto oblast okolo
kyvného ochranného krytu neustále čistou. Prach a třísky
odstraňujte vyfukováním tlakovým vzduchem nebo pomocí
štětce.
Nepovrstvené pilové kotouče lze chránit před korozí tenkou
vrstvou oleje bez mastných kyselin. Před řezáním olej opět
odstraňte, protože jinak se dřevo zašpiní.
0
45
0
45
