30
| Español
1 619 P09 868 | (4.11.11)
Bosch Power Tools
Montaje de la hoja de sierra (ver figura A)
Para cambiar el útil se recomienda depositar la herramienta
eléctrica sobre el frente de la carcasa del motor.
– Limpie la hoja de sierra
20
y todas las demás piezas de su-
jeción a montar.
– Abata hacia atrás la caperuza protectora pendular
11
y
manténgala en esa posición.
– Monte la hoja de sierra
20
en la brida de apoyo
21
. Deberá
coincidir el sentido de corte de los dientes (flecha marcada
sobre la hoja de sierra) con la flecha de sentido de giro que
lleva la caperuza protectora
15
.
– Monte la brida de apriete
19
y enrosque el tornillo de suje-
ción
18
girándolo en dirección
o
. Cuide que sea correcta
la posición de montaje de la brida de apoyo
21
y de la brida
de apriete
19
.
– Accione el botón de bloqueo del husillo
4
y manténgalo
presionado.
– Apriete el tornillo de sujeción
18
girándolo con la llave ma-
cho hexagonal
17
en dirección
o
. El par de apriete deberá
ser de 6 – 9 Nm, lo cual equivale a un apriete previo a ma-
no, más ¼ de vuelta.
Aspiración de polvo y virutas
f
Antes de cualquier manipulación en la herramienta eléc-
trica, sacar el enchufe de red de la toma de corriente.
f
El polvo de ciertos materiales como, pinturas que conten-
gan plomo, ciertos tipos de madera y algunos minerales y
metales, puede ser nocivo para la salud. El contacto y la
inspiración de estos polvos pueden provocar en el usuario
o en las personas circundantes reacciones alérgicas y/o
enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya son consi-
derados como cancerígenos, especialmente en combina-
ción con los aditivos para el tratamiento de la madera (cro-
matos, conservantes de la madera). Los materiales que
contengan amianto solamente deberán ser procesados
por especialistas.
– A ser posible utilice un equipo para aspiración de polvo
apropiado para el material a trabajar.
– Observe que esté bien ventilado el puesto de trabajo.
– Se recomienda una mascarilla protectora con un filtro
de la clase P2.
Observe las prescripciones vigentes en su país sobre los
materiales a trabajar.
f
Evite acumulaciones de polvo en el puesto de trabajo.
Los materiales en polvo se pueden inflamar fácilmente.
Montaje del adaptador para aspiración (ver figura B)
Inserte, hasta enclavarlo, el adaptador para aspiración de pol-
vo
23
en el expulsor de virutas
14
. Al adaptador para aspira-
ción de polvo
23
puede conectarse una manguera de aspira-
ción de un diámetro de 35 mm.
f
El adaptador para aspiración de polvo no deberá tener-
se montado sin tener conectado a él un equipo de aspi-
ración externo.
En caso contrario podría obstruirse el ca-
nal de aspiración.
f
No deberá montarse un saco colector de polvo al adap-
tador para aspiración de polvo.
En caso contrario podría
obstruirse el canal de aspiración.
Para que la aspiración sea óptima, deberá limpiarse periódi-
camente el adaptador para aspiración
23
.
Aspiración externa
Conecte el otro extremo de la manguera de aspiración a un
aspirador (accesorio especial). Una relación de los elementos
para la conexión a diversos aspiradores la encuentra al final
de estas instrucciones.
La herramienta eléctrica puede conectarse directamente a la
toma de corriente de un aspirador universal Bosch de co-
nexión automática a distancia. Éste se conecta automática-
mente al conectar la herramienta eléctrica.
El aspirador debe ser adecuado para el material a trabajar.
Para aspirar polvo especialmente nocivo para la salud, cance-
rígeno, o polvo seco utilice un aspirador especial.
Operación
Modos de operación
f
Antes de cualquier manipulación en la herramienta eléc-
trica, sacar el enchufe de red de la toma de corriente.
Ajuste de la profundidad de corte (ver figura C)
f
Adaptar la profundidad de corte al grosor de la pieza de
trabajo.
La hoja de sierra no deberá sobresalir más de un
diente de la pieza de trabajo.
Afloje la palanca de fijación
24
. Para efectuar cortes menos
profundos, alce la sierra respecto a la placa base
12
, y para
realizar cortes más profundos, empuje la sierra hacia la placa
base
12
. Ajuste la medida deseada en la escala de profundi-
dad de corte. Vuelva a apretar la palanca de fijación
24
.
Si, tras aflojar la palanca de fijación
24
, no fuese posible ajus-
tar la profundidad de corte en todo su recorrido, tire de la pa-
lanca de fijación
24
en sentido opuesto a la sierra, y abátala
hacia abajo. Suelte la palanca
24
. Repita este proceso hasta
conseguir que sea ajustable la profundidad de corte deseada.
Si al apretar la palanca de fijación
24
, la profundidad de corte
no quedase fija de forma segura, tire de la palanca de fijación
24
en sentido opuesto a la sierra, y abátala hacia arriba. Suel-
te la palanca
24
. Repita este proceso hasta conseguir que
quede fija la profundidad de corte.
Ajuste del ángulo de inglete
Afloje los tornillos de mariposa
6
y
26
. Incline lateralmente la
sierra. Ajuste la medida deseada en la escala
5
. Apriete nue-
vamente los tornillos de mariposa
6
y
26
.
Observación:
En los cortes a inglete, la profundidad de corte
obtenida es inferior al valor indicado en la escala de profundi-
dad de corte
25
.

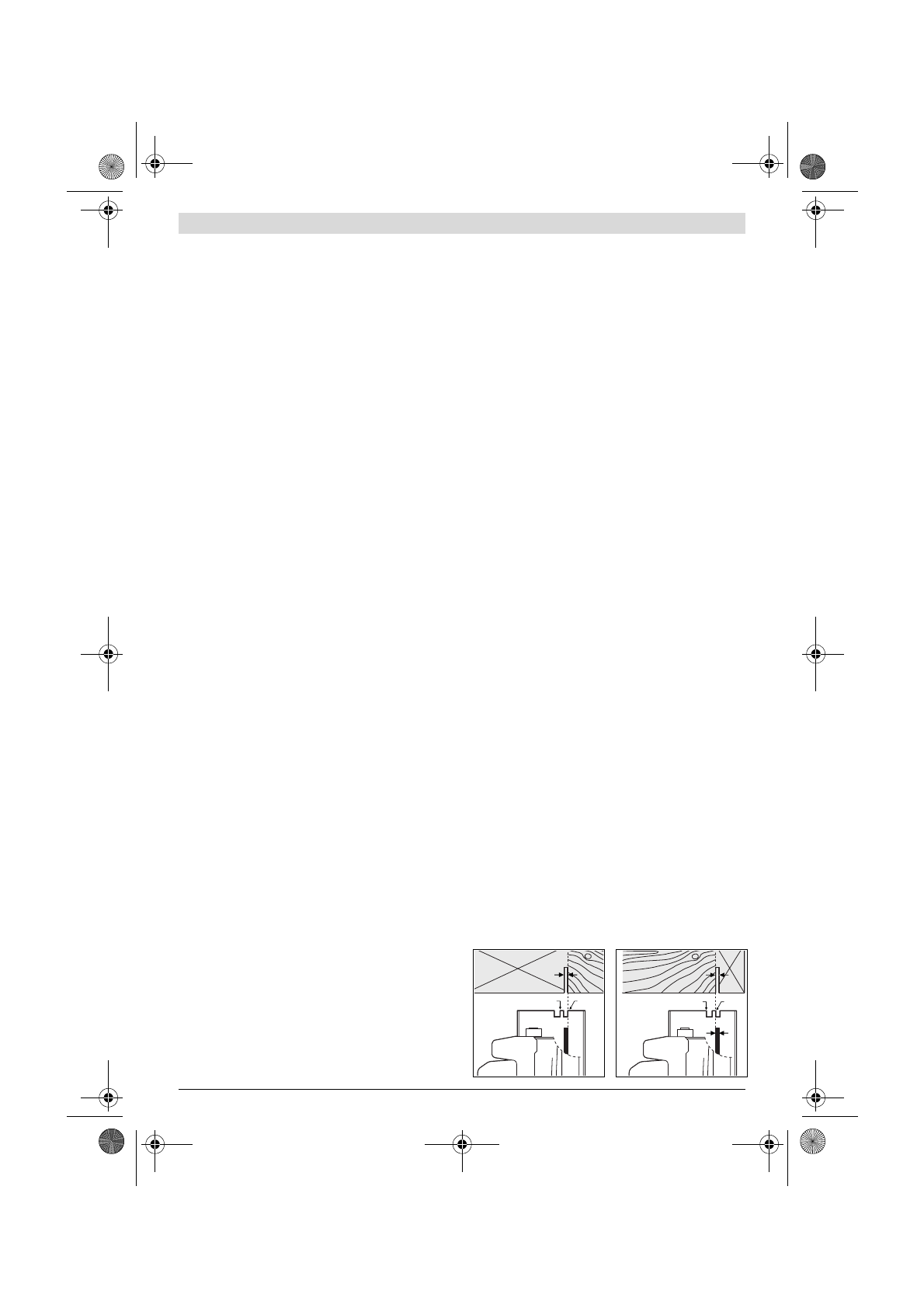

Marcas de posición
0
45
0
45
OBJ_BUCH-813-003.book Page 30 Friday, November 4, 2011 7:23 AM
